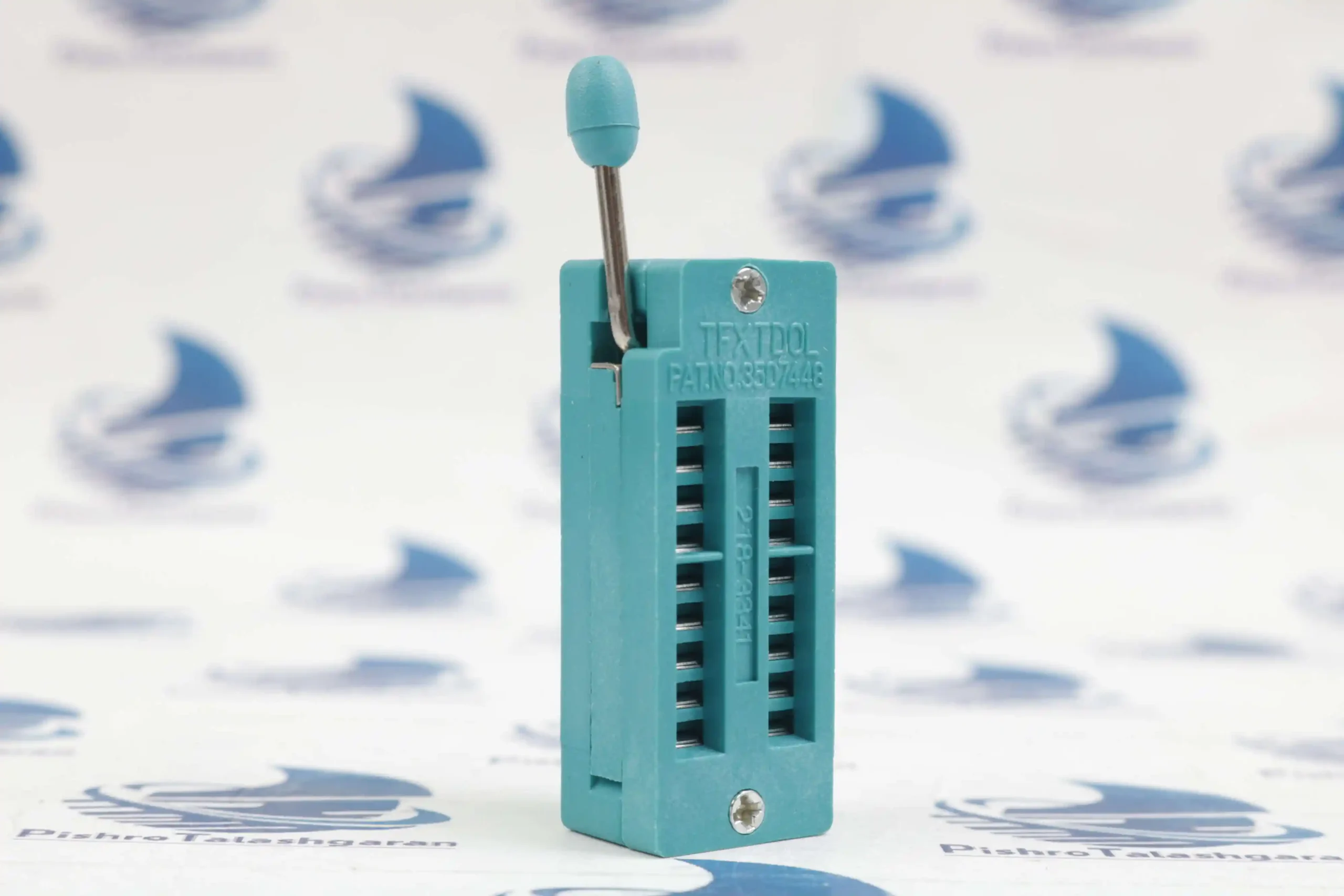

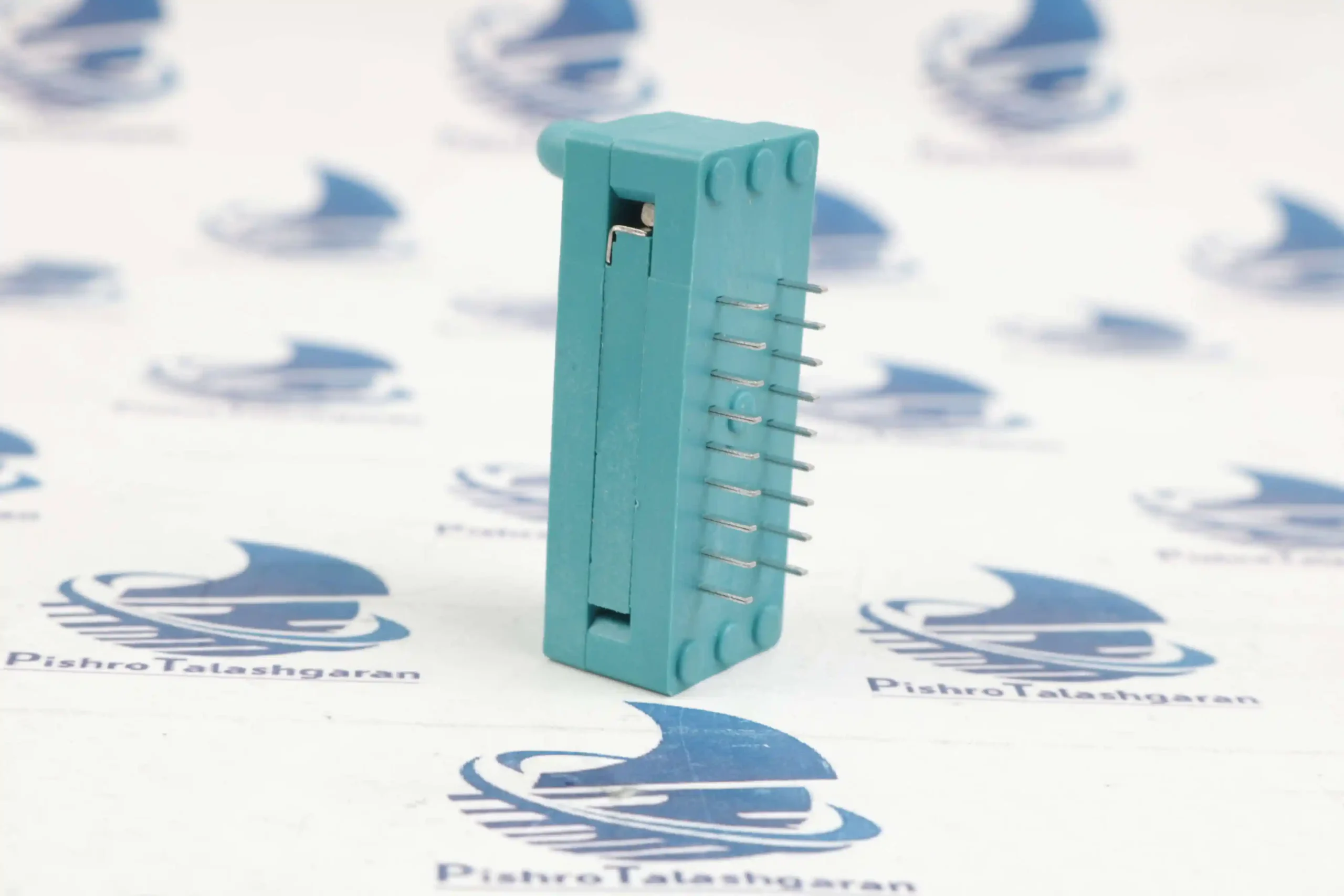

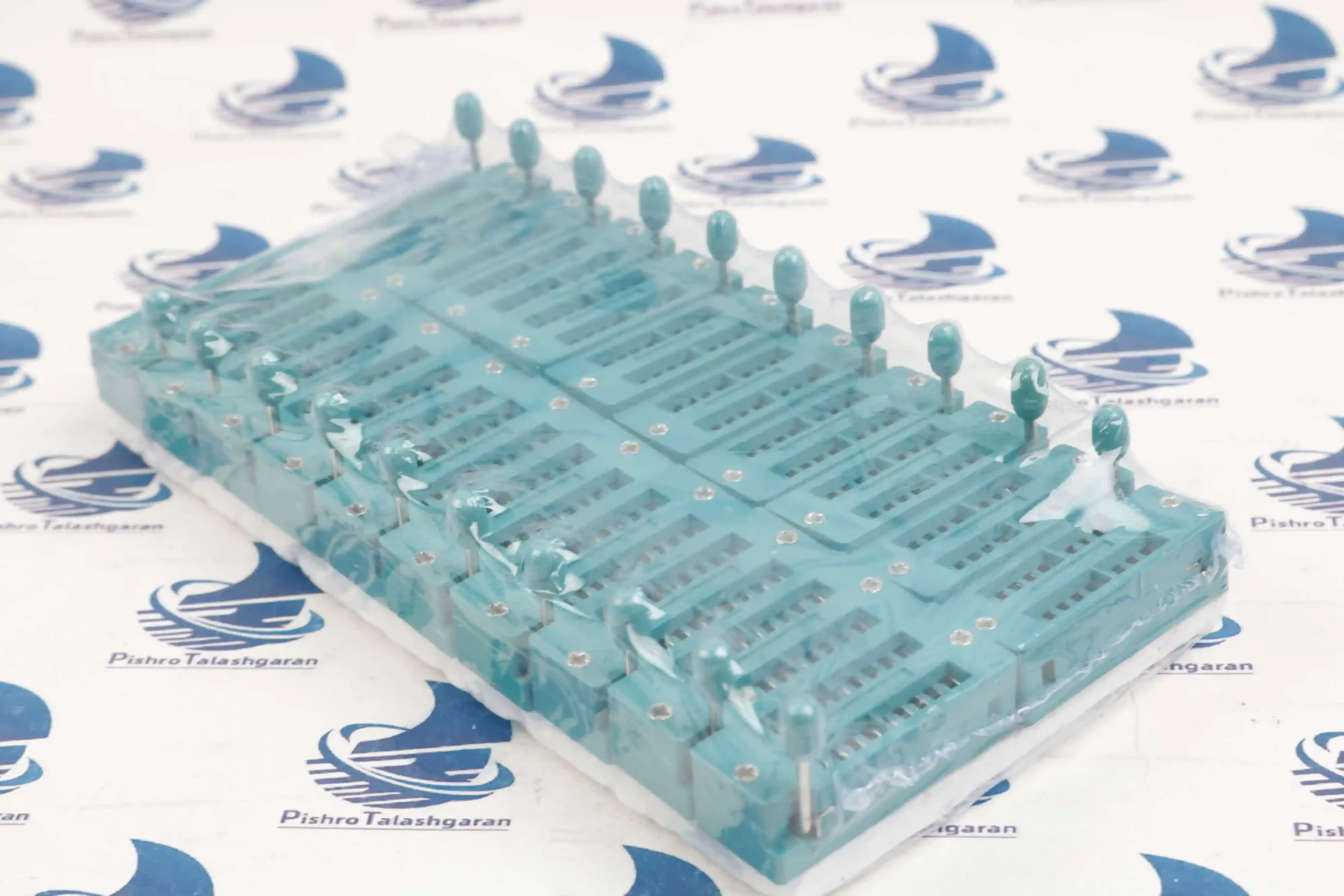

زیف سوکت ۱8 پین (ZIF Socket 18 Pin) یک قطعه مکانیکی و رابط اتصال بسیار هوشمند در دنیای الکترونیک است. واژه ZIF مخفف عبارت Zero Insertion Force (نیروی درج صفر) است؛ به این معنی که برای قرار دادن یا خارج کردن آیسی (IC) درون این سوکت، نیازی به وارد کردن هیچگونه فشار فیزیکی نیست. این ویژگی باعث میشود پایههای ظریف آیسیها در اثر استفاده مکرر خم نشده و آسیب نبینند.
ویژگیهای کلیدی زیف سوکت 18 پین:
این سوکت ها مجهز به یک اهرم (Lever) کوچک در کنار خود هستند که با بالا و پایین بردن آن، گیرههای داخلی سوکت باز و بسته میشوند.
| ویژگی فنی | مقدار / توضیح | اهمیت در کارکرد |
| تعداد پین | 18 پین (۲ ردیف 9 تایی) | مناسب برای آیسیهای 18 پایه و کوچکتر (مثل ۸ و ۱۴ پایه). |
| فاصله پایهها (Pitch) | ۲.۵۴ میلیمتر (0.1 اینچ) | استاندارد جهانی، سازگار با برد بورد (Breadboard) و فیبرهای سوراخدار. |
| مکانیزم قفل | اهرم مکانیکی (Lever-Actuated) | قفل شدن محکم پایههای آیسی بدون نیاز به فشار دست. |
| عمر مفید (طول عمر) | بسیار بالا (هزاران بار قطع و وصل) | مقاومت فوقالعاده در برابر استهلاک ناشی از تعویض مداوم قطعات. |
| جنس پینهای داخلی | معمولاً روکش طلا یا مس قلعاندود | ایجاد بهترین رسانایی الکتریکی و جلوگیری از اکسید شدن اتصالات. |
| ولتاژ/جریان قابل تحمل | پشتیبانی از ولتاژهای منطقی استاندارد | ایمنی کامل برای قطعات حساس برنامهپذیر. |
کاربردهای اصلی ZIF Socket 18 pin:
استفاده از زیف سوکت در هر پروژهای که نیاز به تعویض مداوم آیسی دارد، یک ضرورت است. مهمترین کاربردهای مدل 18 پین عبارتند از:
- دستگاههای پروگرامر (Programmers): اصلیترین کاربرد زیف سوکتها در دستگاههای پروگرامر برای برنامهریزی میکروکنترلرها (مانند خانواده ATTiny) و آیسیهای حافظه (EEPROM) مثل سری 24C است.
- بردهای تست و عیبیابی (Test Jigs): در خطوط تولید یا تعمیرگاهها، برای تست سلامت آیسیهای سری 74XX یا آپامپها، از این سوکت روی بردهای تستر استفاده میشود تا سرعت کار بالا برود و قطعه آسیب نبیند.
- پروژههای آموزشی و نمونهسازی (Prototyping): دانشآموزان و دانشجویان در ساخت کیتهای آموزشی که نیاز به تعویض آیسی برای مشاهده عملکردهای مختلف دارند، از زیف سوکت استفاده میکنند.
- توسعه سختافزار (R&D): مهندسان طراح در مرحله آزمایش مدار، قطعات را روی زیف سوکت قرار میدهند. تا در صورت سوختن آیسی یا نیاز به تغییر نسخه برنامهریزیشده، فوراً آن را تعویض کنند.
مزایای رقابتی زیف سوکت نسبت به سوکتهای معمولی (IC Sockets)
-
محافظت ۱۰۰ درصدی از پایهها: سوکتهای معمولی (DIP Sockets) به دلیل اصطکاک بالا، هنگام خارج کردن آیسی با پیچگوشتی یا پنس، باعث خم شدن یا شکستن پایهها میشوند، اما ZIF Socket این خطر را به صفر میرساند.
-
سرعت عمل: تعویض یک قطعه در زیف سوکت تنها به اندازه بالا بردن و پایین آوردن یک اهرم (کمتر از ۲ ثانیه) زمان میبرد.
-
انعطافپذیری: یک زیف سوکت 18 پین میتواند به راحتی میزبان آیسیهای کوچکتر (مانند ۸ پین یا ۱۴ پین) نیز باشد؛ کافی است قطعه را از پایینترین ردیف پینها در سوکت قرار دهید.
