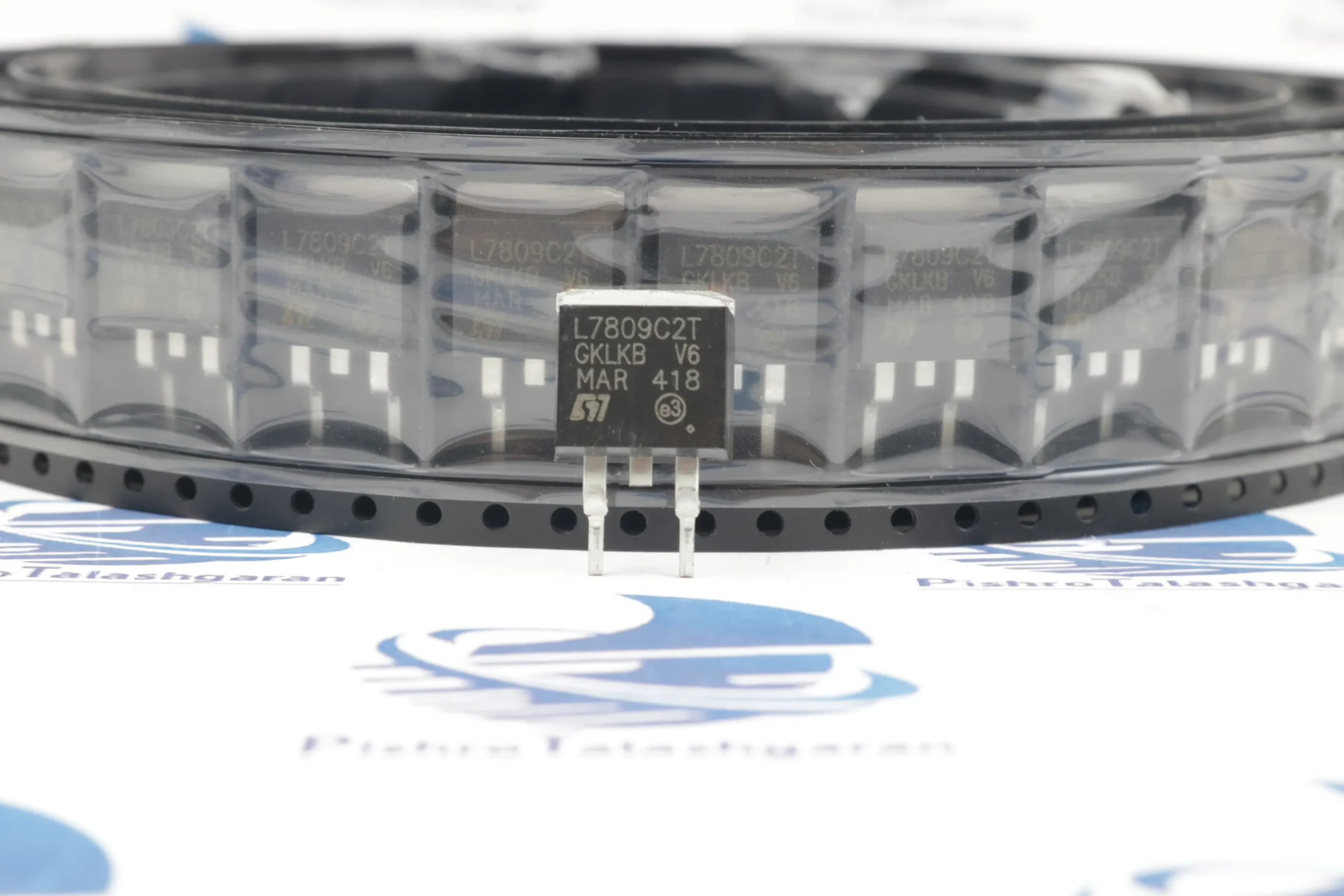

رگولاتور L7809C2T پکیج TO-263 یک تنظیمکننده ولتاژ خطی مثبت از خانواده پرکاربرد 78xx است که خروجی ثابت 9 ولت DC را فراهم میکند. این رگولاتور در پکیج TO-263 (D2PAK) عرضه میشود که نسخه نصب سطحی (SMD) پکیج محبوب TO-220 است. این پکیج برای بردهایی که با دستگاههای اتوماتیک مونتاژ میشوند و نیاز به مدیریت توان در ابعاد کوچک دارند، طراحی شده است.
ویژگیهای کلیدی و فنی آی سی رگولاتور L7809C2T:
این آی سی رگولاتور به دلیل پایداری بالا و نویز کم، یکی از استانداردهای تغذیه در مدارهای الکترونیکی است.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| ولتاژ خروجی ثابت | +۹ ولت | دقت خروجی بالا (معمولاً با تلورانس ۲٪ تا ۴٪). |
| حداکثر جریان خروجی | ۱.۵ آمپر | ایدهآل برای بارهای متوسط و نیمهسنگین. |
| ولتاژ ورودی مناسب | ۱۱.۵ تا ۲۴ ولت | برای عملکرد صحیح، ورودی باید حداقل ۲.۵ ولت بیشتر از خروجی باشد. |
| پکیج فیزیکی | TO-263 (D2PAK) | قطعه نصب سطحی با پد فلزی برای انتقال حرارت به PCB. |
| حفاظت داخلی | Thermal & Short Circuit | دارای سیستم قطع کن حرارتی و محدودکننده جریان در صورت اتصال کوتاه. |
| پایداری فرکانسی | بالا | نویز خروجی بسیار کم (مناسب برای مدارهای آنالوگ حساس). |
کاربردهای اصلی رگولاتور ولتاژ مثبت 9 ولت L7809C2T:
رگولاتور ۹ ولت در طیف وسیعی از دستگاهها به عنوان منبع تغذیه اصلی یا فرعی عمل میکند:
-
جایگزین باتری کتابی ۹ ولت: بسیاری از مداراتی که با باتری ۹ ولت کار میکنند (مثل پدالهای گیتار یا مولتیمترها)، در صورت استفاده از آداپتور، به این رگولاتور برای تثبیت ولتاژ نیاز دارند.
-
تغذیه سیستمهای کنترلر: مناسب برای راه اندازی بردهای Arduino Uno/Mega و سایر میکروکنترلرهایی که دارای رگولاتور داخلی ۵ ولت هستند (ورودی ۹ ولت برای آنها بهینه است).
-
مدارات مخابراتی و مودمها: تأمین ولتاژ پایدار برای بخشهای رادیویی و وایرلس که به نوسانات ولتاژ حساس هستند.
-
کارتهای توسعه صنعتی: استفاده در بردهای PLC و اتوماسیون که ولتاژ ۲۴ ولت صنعتی را به ۹ ولت برای تغذیه سنسورهای خاص تبدیل میکنند.
-
تجهیزات صوتی: به دلیل خطی بودن (Linear)، این رگولاتور نویز سوئیچینگ ندارد و برای پیشتقویتکنندههای صوتی بسیار مناسب است.
- ♦ منابع تغذیه خطی SMD♦ تغذیه مدارات 9 ولتی با جریان تا 1 آمپر♦ بردهای الکترونیکی با طراحی SMD
مزایای پکیج D2PAK (TO-263):
-
مونتاژ SMD: این پکیج اجازه میدهد قطعه توسط دستگاههای Pick and Place روی برد قرار گیرد که هزینه تولید انبوه را کاهش میدهد.
-
انتقال حرارت هوشمند: در این مدل، پد فلزی پشت قطعه به پهنهی مسی (Copper Plane) روی PCB لحیم میشود. این کار باعث میشود خودِ برد به عنوان هیتسینک عمل کرده و گرما را دفع کند.
-
اشغال فضای کمتر: نسبت به مدلهای سوراخدار (DIP)، ارتفاع بسیار کمتری دارد و برای دستگاههای باریک (Slim) مناسب است.
نکات مهم در طراحی و استفاده:
-
خازنهای فیلتر: برای جلوگیری از نوسان و حذف نویز، حتماً یک خازن الکترولیتی یا تانتالیوم (مثلاً 10\mu F) در ورودی و یک خازن سرامیکی (100nF) در خروجی، در نزدیکترین فاصله به پایه رگولاتور قرار دهید.
-
مدیریت دما: به یاد داشته باشید که رگولاتورهای خطی مابهتفاوت ولتاژ ورودی و خروجی را به گرما تبدیل میکنند. اگر ورودی شما ۲۴ ولت باشد، رگولاتور باید ۱۵ ولت اختلاف را تلف کند که منجر به داغ شدن شدید میشود. سعی کنید ولتاژ ورودی را در محدوده ۱۲ ولت نگه دارید.
-
ترتیب پینها در SMD: در پکیج D2PAK، ترتیب معمولاً به این صورت است (از چپ به راست وقتی نوشتهها روبروی شماست):
-
پین ۱: ورودی (Input)
-
پین ۲ (و بدنه فلزی): زمین (GND)
-
پین ۳: خروجی (Output)
-
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت رگولاتور L7809C2T پکیج TO-263 مراجعه کنید.
