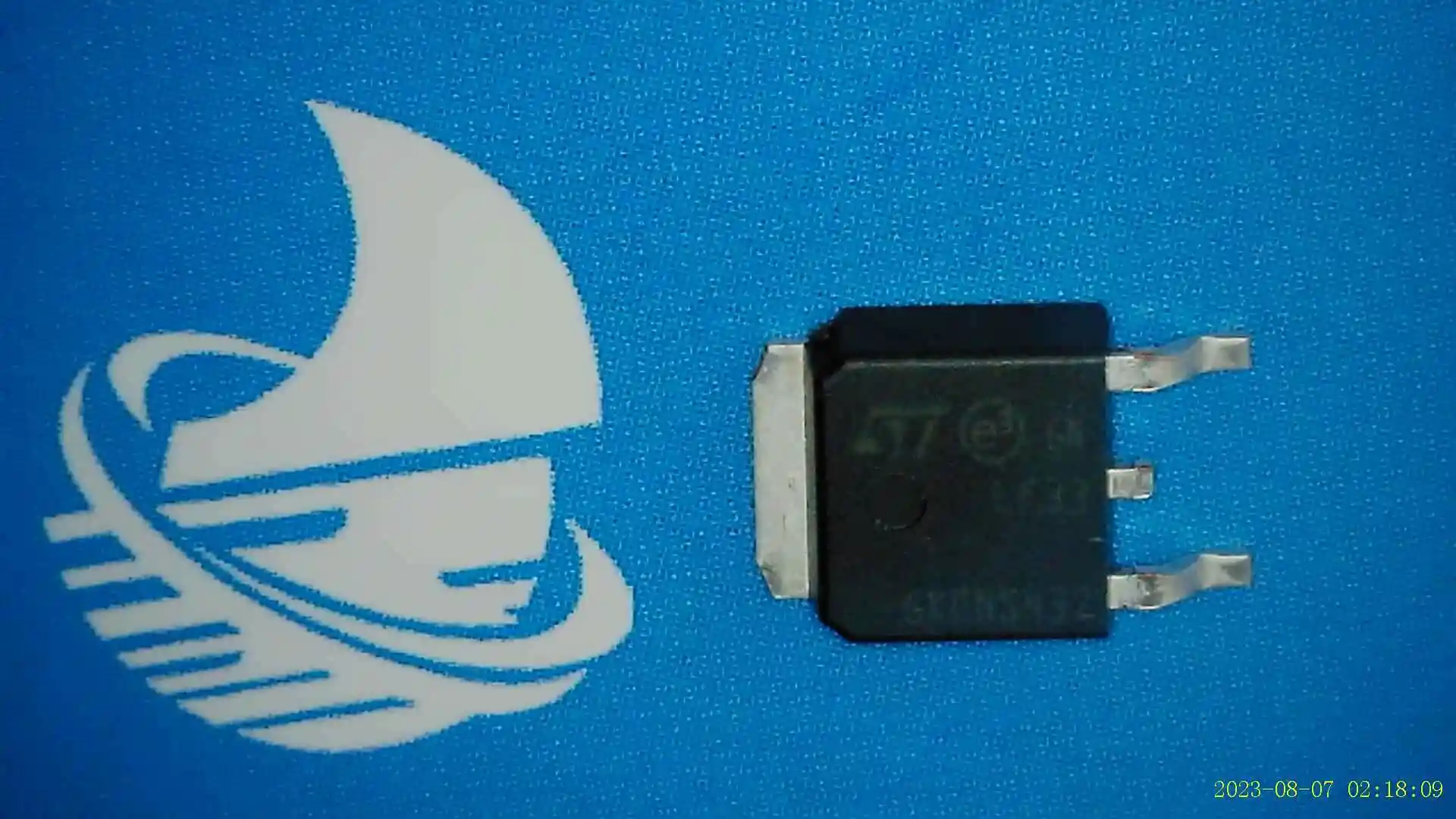

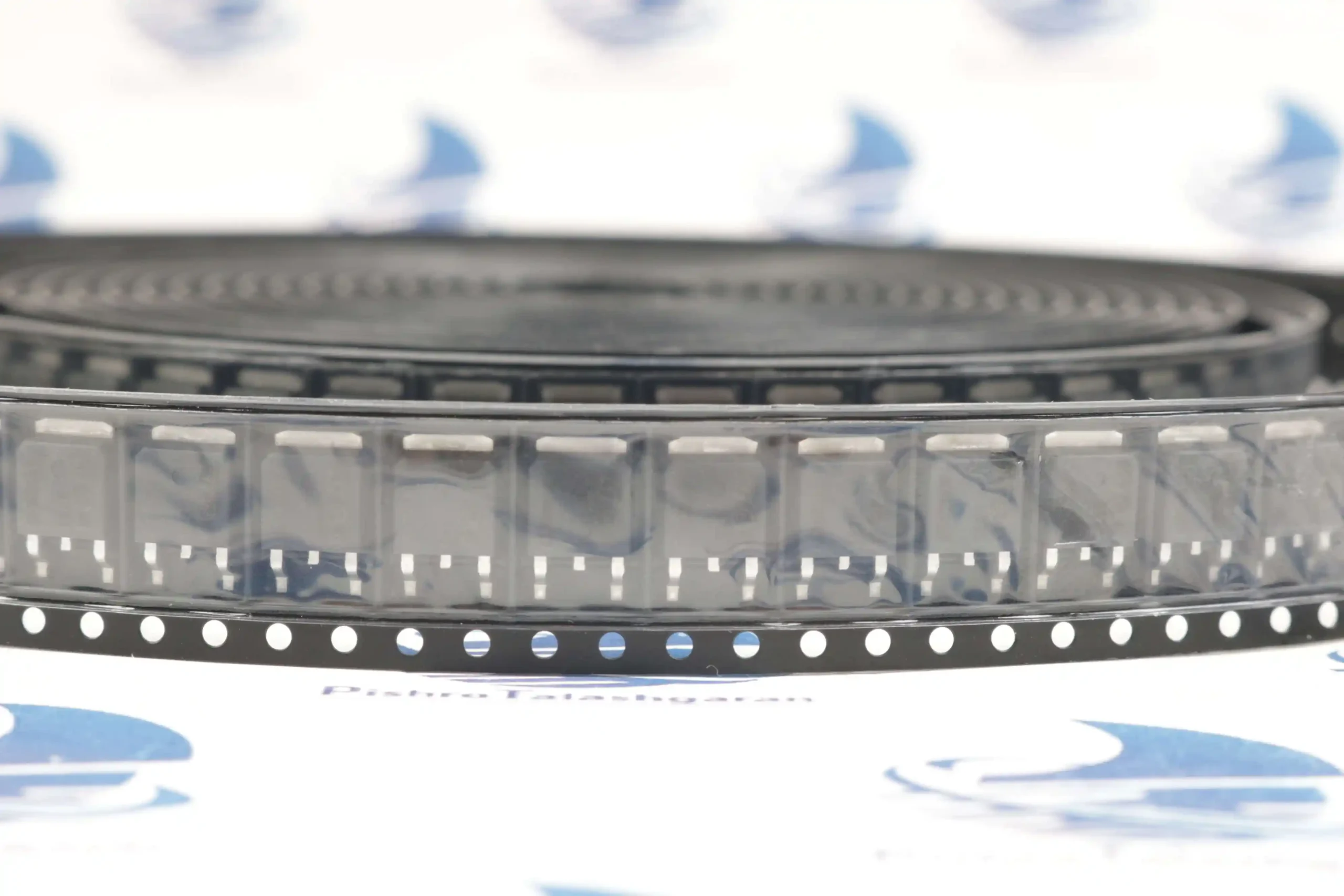

رگولاتور 3.3 ولت LF33 (از خانواده LF00) یک تثبیتکننده ولتاژ مثبت خطی با افت ولتاژ بسیار پایین (Very Low Drop) است که به طور اختصاصی برای تأمین ولتاژ دقیق ۳.۳ ولت در سیستمهای دیجیتال کممصرف طراحی شده است. پکیج TO-252 (یا همان DPAK) نسخه نصب سطحی (SMD) این رگولاتور است که به دلیل داشتن پد حرارتی بزرگ، قابلیت دفع گرمای بسیار بهتری نسبت به پکیجهای کوچکتر مثل SOT-89 دارد.
ویژگیهای کلیدی رگولاتور 3.3 ولت LF33:
بزرگترین مزیت آی سی رگولاتور LF33 نسبت به رگولاتورهای قدیمی (مثلAMS1117-3.3)، جریان بیباری (Quiescent Current) بسیار پایین و افت ولتاژ ناچیز آن در حین کارکرد است.
| ویژگی فنی | مقدار / توضیح | مزیت طراحی |
| ولتاژ خروجی ثابت | ۳.۳ ولت DC | ولتاژ استاندارد برای اکثر میکروکنترلرها و ماژولهای وایفای. |
| حداکثر ولتاژ ورودی | ۱۶ ولت DC | امکان اتصال به باتریها و منابع تغذیه ۵، ۹ و ۱۲ ولتی. |
| جریان خروجی نامی | ۵۰۰ میلیآمپر (حداکثر) | توان کافی برای راهاندازی سنسورها و تراشههای پردازشی. |
| ولتاژ افت (Dropout) | حدود ۰.۴۵ ولت (در جریان ۵۰۰mA) | امکان تولید خروجی ۳.۳ ولت حتی با ورودی نزدیک به ۳.۸ ولت. |
| جریان بیباری (Quiescent) | حدود ۰.۵ میلیآمپر (در حالت فعال) | مصرف داخلی بسیار کم و ایدهآل برای بردهای باتریخور. |
| پکیج | TO-252 (DPAK) | تحمل توان حرارتی بالا و مونتاژ آسان SMD بر روی بورد آلومینیومی یا FR4. |
کاربردهای اصلی رگولاتور 3.3 ولت LF33 SMD پکیج TO-252:
- تغذیه میکروکنترلرهای مدرن: تأمین ولتاژ پایدار ۳.۳ ولتی برای انواع میکروکنترلرهای STM32، خانواده ARM، ESP32 و ESP8266.
- تجهیزات اینترنت اشیاء (IoT) و گجتهای پرتابل: به دلیل جریان بیباری بسیار کم، عمر باتری را در دستگاههای پوشیدنی و سنسورهای بیسیم به حداکثر میرساند.
- تجهیزات شبکه و مخابراتی: تغذیه بخشهای دیجیتال مودمها، روترها و ماژولهای GPS/GPRS.
- کارتهای حافظه و سیستمهای صوتی: تأمین جریان بدون نویز برای کارتهای Micro SD و بردهای دکودر صدا که به ریپل ولتاژ حساس هستند.
- مبدلهای ولتاژ روی برد (Post Regulators): کاهش ولتاژ خروجی رگولاتورهای سوئیچینگ ۵ ولت به ۳.۳ ولت برای حذف نویز فرکانس بالا.
ویژگیهای متمایز و سیستمهای حفاظتی رگولاتور LF33 :
-
حفاظت در برابر جریان بیش از حد (Current Limiting): در صورت بروز اتصال کوتاه در خروجی، رگولاتور جریان را محدود میکند تا از سوختن خود و قطعات بالادستی جلوگیری کند.
-
خاموش شدن حرارتی (Thermal Shutdown): اگر دمای تراشه به دلیل جریانکشی زیاد یا عدم دفع حرارت مناسب از حد مجاز بگذرد، خروجی به طور خودکار قطع میشود.
-
جلوگیری از جریان معکوس: ساختار داخلی این رگولاتور تا حد زیادی در برابر ولتاژهای برگشتی کوتاهمدت از خروجی مقاوم است.
نکات حیاتی در طراحی مدار (پایداری و خازنها)
۱. خازن خروجی (بسیار مهم): رگولاتورهای LDO برای پایداری حلقه فیدبک داخلی خود به خازن خروجی وابسته هستند. برای LF33 حتماً باید یک خازن الکترولیتی یا تانتالیوم با ظرفیت حداقل 10\mu F در خروجی قرار گیرد. پارامتر ESR (مقاومت سری معادل) این خازن باید در محدوده مجاز باشد تا مدار دچار نوسان (Oscillation) نشود.
۲. خازن ورودی: یک خازن 0.1\mu F (ترجیحاً سرامیکی) در نزدیکترین فاصله به پایه ورودی جهت حذف نویزهای فرکانس بالا الزامی است.
۳. دفع حرارت: پد فلزی پشت پکیج TO-252 خروجی متصل به پایه GND (زمین) است. برای جریانهای نامی بالا، حتماً یک پلیگون مسی بزرگ روی PCB به این پایه اختصاص دهید تا نقش هیتسینک را ایفا کند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت رگولاتور 3.3 ولت LF33 مراجعه کنید.
