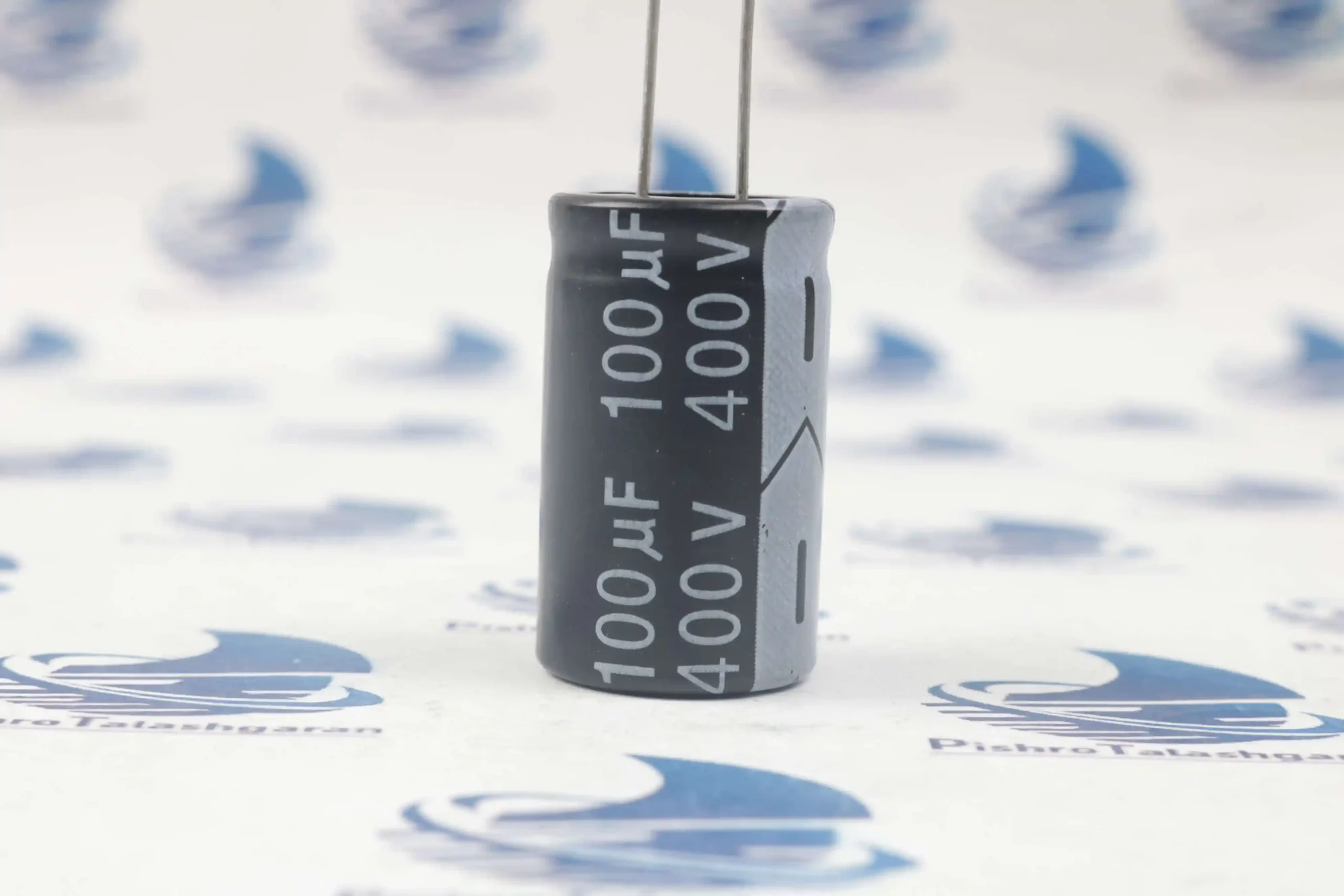

خازن الکترولیتی 100 میکرو فاراد 400 ولت با سایز ۳۰×۱۸ میلیمتر، یک خازن صنعتی، ولتاژ بالا (High Voltage) و قطبدار است که به عنوان «خازن صافی اصلی» یا Bulk Capacitor در بخش ورودی مدارها عمل میکند.
این خازن الکترولیتی به دلیل تحمل ولتاژ بالای خود (تا ۴۰۰ ولت DC)، دقیقاً در اولین خط صافی پس از پل دیود (بخش AC به DC برق شهر) قرار میگیرد تا ولتاژ ناپایدار و ریپلدار برق ۲۲۰ ولت متناوب را که پس از یکسوسازی به حدود ۳۱۰ ولت DC میرسد، به یک ولتاژ خطی، صاف و بدون نوسان تبدیل کند. سایز ۱۸ در ۳۰ میلیمتر آن، یک ابعاد استاندارد استاندارد برای بردهای منبع تغذیه میانرده است که تعادل خوبی میان ظرفیت و فضای اشغالی ایجاد میکند.
ویژگیهای کلیدی خازن الکترولیتی 100 میکرو فاراد 400 ولت:
این خازن از نوع رادیال (پایههای موازی در یک سمت) بوده و ساختار استوانهای آن برای تحمل جریانهای ریپل بالا بهینهسازی شده است.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی مدار قدرت |
| ظرفیت نامی | ۱۰۰ میکروفاراد (100uF) | ظرفیت بالا و عالی برای ذخیره انرژی و حذف ریپلهای سنگین فرکانس پایین. |
| حداکثر ولتاژ کاری | ۴۰۰ ولت DC | سقف تحمل ولتاژ بسیار ایمن برای کار با برق ورودی ۲۲۰ ولت ردیف شده. |
| ابعاد فیزیکی | قطر ۱۸ میلیمتر / ارتفاع ۳۰ میلیمتر | سایز استاندارد شاسی؛ بسیار مهم در جانمایی قطعات روی PCB و ارتفاع جعبه. |

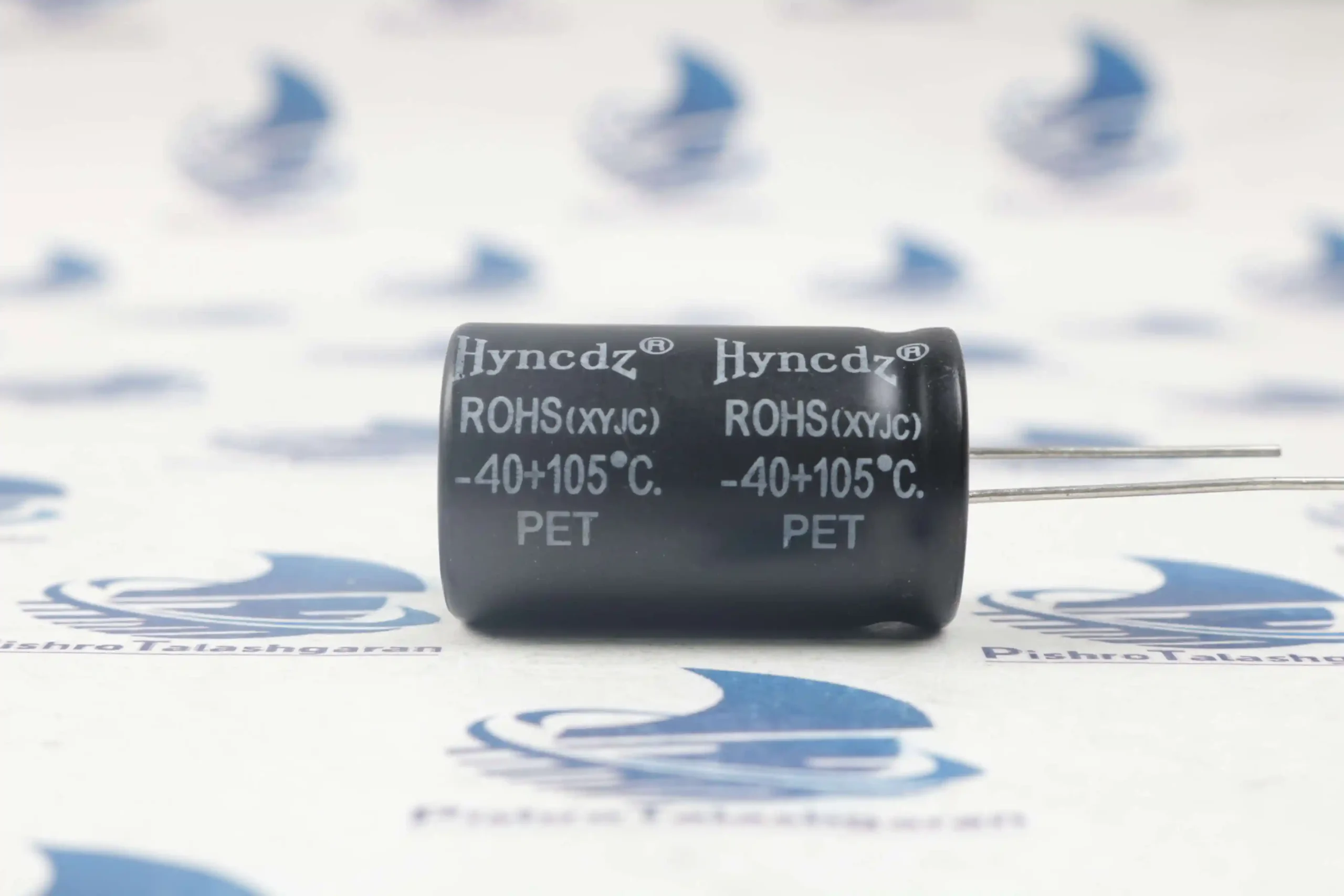

| گرید حرارتی | ۱۰۵+ درجه سانتیگراد | تحمل دمایی بالا که تضمینکننده طول عمر طولانی خازن در محیطهای گرم است. |
| نوع پایهها | رادیال دیپ (Radial DIP) | پایههای ضخیم و مستحکم جهت مونتاژ آسان و تحمل لرزشهای مکانیکی. |
| تلرانس ظرفیت | ۲۰٪± | استاندارد بینالمللی خازنهای الکترولیتی برای بخش تغذیه. |
کاربردهای اصلی خازن الکترولیت 100 میکروفاراد:
مشخصات ۱۰۰ میکروفاراد و ۴۰۰ ولت، این قطعه را به یکی از استراتژیکترین قطعات در بخش برق قدرت و تغذیه تبدیل کرده است:
- بلوک اول ورودی منابع تغذیه سوئیچینگ (SMPS): خازن فیلتر اصلی در آداپتورهای دیواری، پاور کامپیوتر، منابع تغذیه صنعتی و شارژرهای لپتاپ.
- درایورهای پرقدرت LED و پروژکتورها: تثبیت ولتاژ ورودی درایورهای الاِیدی جریان ثابت شهری جهت جلوگیری از چشمک زدن (Flicker) و سوختن الاِیدیها.
- اینورترها و کنترلرهای دور موتور (VFD): فیلتراسیون بخش DC Bus در مدارات اینورتر تکفاز به سه-فاز کوچک و درایورهای موتورهای DC ولتاژ بالا.
- بالاستهای الکترونیکی و لامپهای کممصرف: ذخیره انرژی و تامین کلاک ولتاژ بالا در تجهیزات روشنایی فلورسانت و گازسوز قدیمی و مدرن.
- دستگاههای جوش اینورتری و محافظهای برق گرید صنعتی: استفاده در بردهای کنترل فرعی دستگاههای جوش و مدارات تغذیه داخلی انواع محافظهای ولتاژ.
ویژگیهای مهم و مزایای ساختاری خازن 100 میکرو فاراد 400 ولت:
-
تحمل دمای ۱۰۵ درجه (Long Life): خازنهای بخش ورودی تغذیه به دلیل عبور جریانهای ضربهای به شدت گرم میشوند. گرید ۱۰۵ درجه این خازن تضمین میکند که الکترولیت مایع درون آن به سرعت خشک نشده و خازن دچار افت ظرفیت یا انفجار نشود.
-
ابعاد بهینهشده (18x30mm): این سایز به طراحان اجازه میدهد تا بدون نیاز به بزرگتر کردن ابعاد برد چاپی، به پایداری ولتاژی ۱۰۰ میکروفارادی در خط ۴۰۰ ولت دست پیدا کنند.
-
امپدانس داخلی پایین (Low ESR): مقاومت سری معادل کم در این خازنها باعث میشود توان تلفشده به صورت گرما کاهش یافته و راندمان کلی منبع تغذیه ارتقا یابد.
نکات حیاتی در طراحی و مونتاژ (مهندسی معکوس و تعمیرات) خازن 100 میکرو فاراد :
۱. قطبیت معکوس = خطر انفجار: خازنهای الکترولیتی ساختار شیمیایی قطبدار دارند. پایه منفی با نوار روشن و علامت منفی (-) روی بدنه مشخص شده است. اتصال معکوس این خازن در ولتاژ ۳۰۰ ولت شهری منجر به انفجار شدید، دود و آسیب جدی به برد میشود.
۲. حاشیه امنیت ولتاژ: برق ۲۲۰ ولت شهر پس از عبور از پل دیود به فرمول $220 \times \sqrt{2}$ تبدیل شده و ولتاژی حدود ۳۱۰ ولت DC تولید میکند. انتخاب خازن ۴۰۰ ولت یک حاشیه امنیت حدود ۹۰ ولتی ایجاد میکند که برای خنثی کردن نوسانات ناگهانی شبکه برق کاملاً استاندارد و ضروری است.
۳. تخلیه بار الکتریکی (Discharge): این خازن ظرفیت بالایی در ولتاژ مرگبار ۴۰۰ ولت دارد. حتی پس از خاموش شدن دستگاه، این خازن میتواند بار را تا مدتها نگه دارد. قبل از دست زدن به برد، حتماً خازن را با یک مقاومت توانبالا (نه با اتصال کوتاه مستقیم پیچگوشتی!) دیسشارژ کنید.
