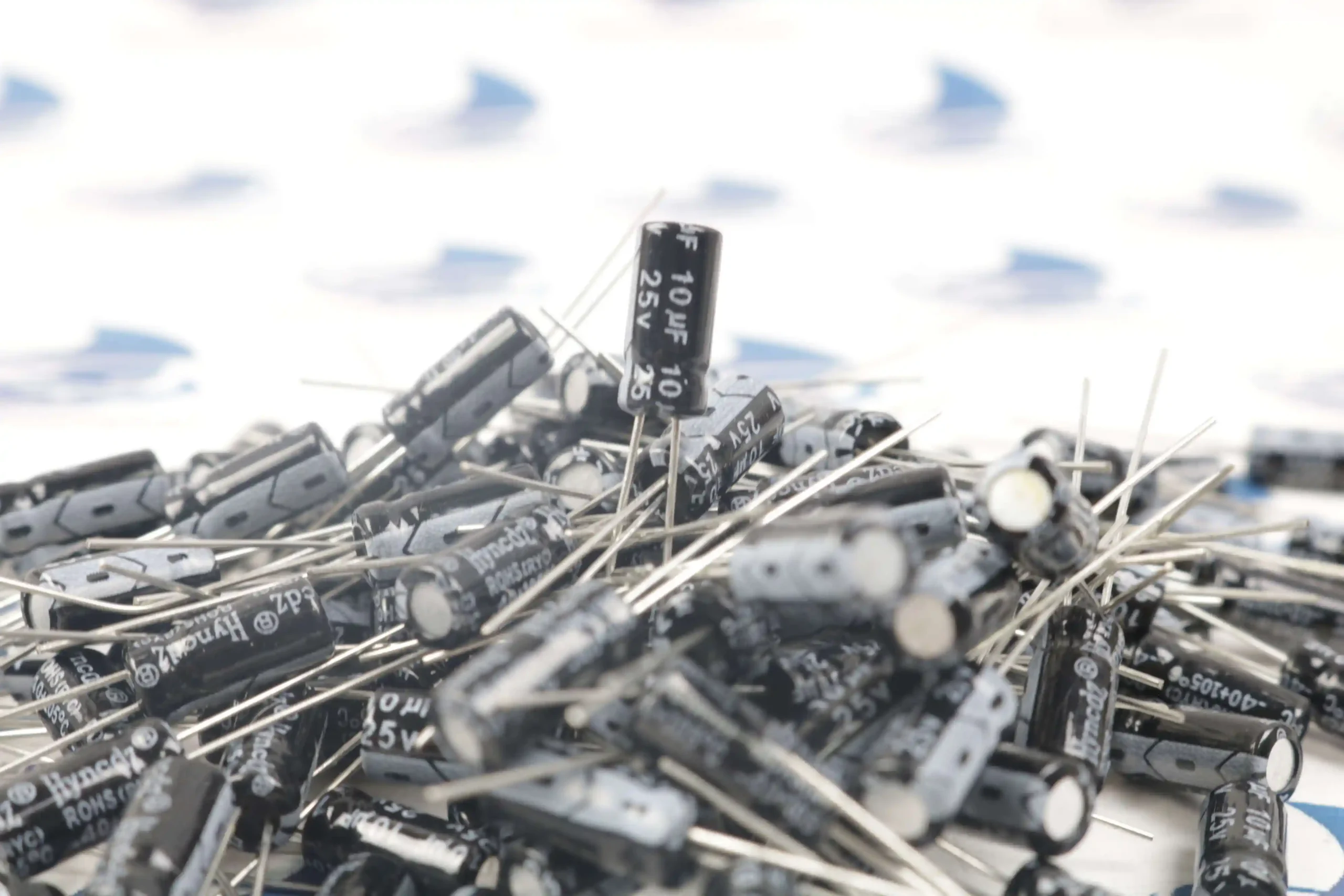

این خازن الکترولیتی از نوع قطبدار (Polarized) آلومینیومی بوده و به دلیل ساختار شیمیایی خود، چگالی ظرفیت بالایی را در ابعادی بسیار فشرده ارائه میدهد. وظیفه اصلی این قطعه، ذخیرهسازی موقت بار الکتریکی، فیلتراسیون نویزهای فرکانس پایین و صاف کردن ولتاژ در خطوط تغذیه کمولتاژ است.
ویژگیهای کلیدی خازن الکترولیتی ١٠ میکروفاراد 25 ولت
این خازن معمولاً در پکیج دیپ پایهدار (Radial) یا به صورت نصب سطحی (SMD) تولید میشود و به دلیل ظرفیت پایینش، جثه بسیار ریزی دارد.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت در طراحی مدار |
| ظرفیت نامی | ۱۰ میکروفاراد | مقدار بار الکتریکی قابل ذخیره جهت فیلتراسیون یا کوپلینگ سیگنال. |
| حداکثر ولتاژ کاری | ۲۵ ولت DC | سقف ولتاژ قابل تحمل؛ بسیار مناسب برای خطوط ۵ ولت، ۹ ولت و ۱۲ ولت. |
| نوع خازن | الکترولیتی آلومینیومی (قطبدار) | دارای پایههای مثبت و منفی مشخص با چگالی ظرفیت بالا. |
| تلرانس (خطای مجاز) | ۲۰٪± (استاندارد سری M) | محدوده تغییرات واقعی ظرفیت خازن در شرایط محیطی مختلف. |
| محدوده دمای کاری | ۴۰- تا ۸۵+ درجه (یا ۱۰۵+ درجه) | پایداری عملکرد بسته به گرید حرارتی خازن در محیطهای مختلف. |
| نوع پایهها | رادیال دیپ (پایههای موازی) | سهولت در مونتاژ دستی و بردهای نمونهسازی (برد بورد). |
کاربردهای اصلی خازن الکترولیت 10 میکروفاراد:
مشخصات فنی این خازن (۱۰ میکروفاراد و ۲۵ ولت) آن را برای استفاده در بخشهای سیگنال کوچک و خطوط تغذیه کمتوان ایدهآل کرده است:
-
فیلتراسیون و حذف نویز (Decoupling): قرارگیری در خروجی رگولاتورهای ولتاژ محبوب (مانند 7805، 7809 یا LM317) برای صاف کردن ریپلهای ریز ولتاژ و تثبیت نهایی جریان پیش از ورود به میکروکنترلرها.
-
کوپلینگ سیگنالهای صوتی (Audio Coupling): استفاده در مدارهای آمپلیفایر و پیشتقویتکنندهها (Pre-Amps). این خازن ولتاژ مستقیم (DC) مزاحم را مسدود کرده و فقط به سیگنال متناوب (AC) صوتی اجازه عبور میدهد.
-
مدارهای زمانبندی و تایمرها (Timing Circuits): ترکیب با مقاومتها در مدارهای نوسانساز ساده (مانند آیسی تایمر ۵۵۵) جهت ایجاد تاخیرهای زمانی کوتاه و مشخص.
-
بلوکهای تغذیه سوئیچینگ کوچک: به عنوان خازن بایپاس در بخشهای فرمان یا راهانداز اولیه آیسیهای تغذیه.
ویژگیهای مهم و مزایای ساختاری خازن 10 میکروفاراد 25 ولت:
-
ابعاد فوقالعاده کامپکت: به دلیل ظرفیت پایین، فضای بسیار ناچیزی از برد مدار چاپی (PCB) را اشغال میکند که برای گجتهای کوچک یک مزیت است.
-
قیمت بسیار اقتصادی: هزینه تامین فوقالعاده ناچیز، این قطعه را به گزینهای بیرقیب برای تولیدهای انبوه تجاری تبدیل کرده است.
-
امپدانس مناسب در فرکانسهای پایین: عملکرد بسیار خوبی در سرکوب نویزهای ناشی از فرکانس برق شهر (۵۰/۶۰ هرتز) دارد.
نکات حیاتی در نصب و بهرهبرداری از خازن الکترولیتی ١٠ میکرو فاراد:
۱. رعایت دقیق قطبیت (Polarity): خازنهای الکترولیتی به شدت به جابجا وصل شدن حساس هستند. پایه بلندتر خازن قطب مثبت (+) و پایهای که با نوار رنگی (معمولاً سفید یا خاکستری) روی بدنه مشخص شده، قطب منفی (-) است. اتصال معکوس قطعاً منجر به باد کردن، ترکیدن یا اتصال کوتاه قطعه میشود.
۲. حاشیه امنیت ولتاژ (Voltage Margin): با اینکه خازن توانایی تحمل ۲۵ ولت را دارد، اما طبق اصول مهندسی توصیه میشود ولتاژ خط مدار از ۵۰ الی ۶۰ درصد ولتاژ نامی خازن (یعنی حدود ۱۲ تا ۱۵ ولت) بالاتر نرود. این کار طول عمر خازن را به شدت افزایش داده و ریسک خرابی را در صورت نوسان ولتاژ به صفر میرساند.
