آی سی INA180A4IDBVR یک تقویتکننده اندازهگیری جریان (Current Sense Amplifier) بسیار دقیق، کممصرف و ولتاژ پایین از شرکت Texas Instruments (TI) است. این قطعه به طور خاص طراحی شده تا جریان جاری در مدارها را با نظارت بر ولتاژ دو سر یک مقاومت شنت (Shunt Resistor) اندازهگیری کند.

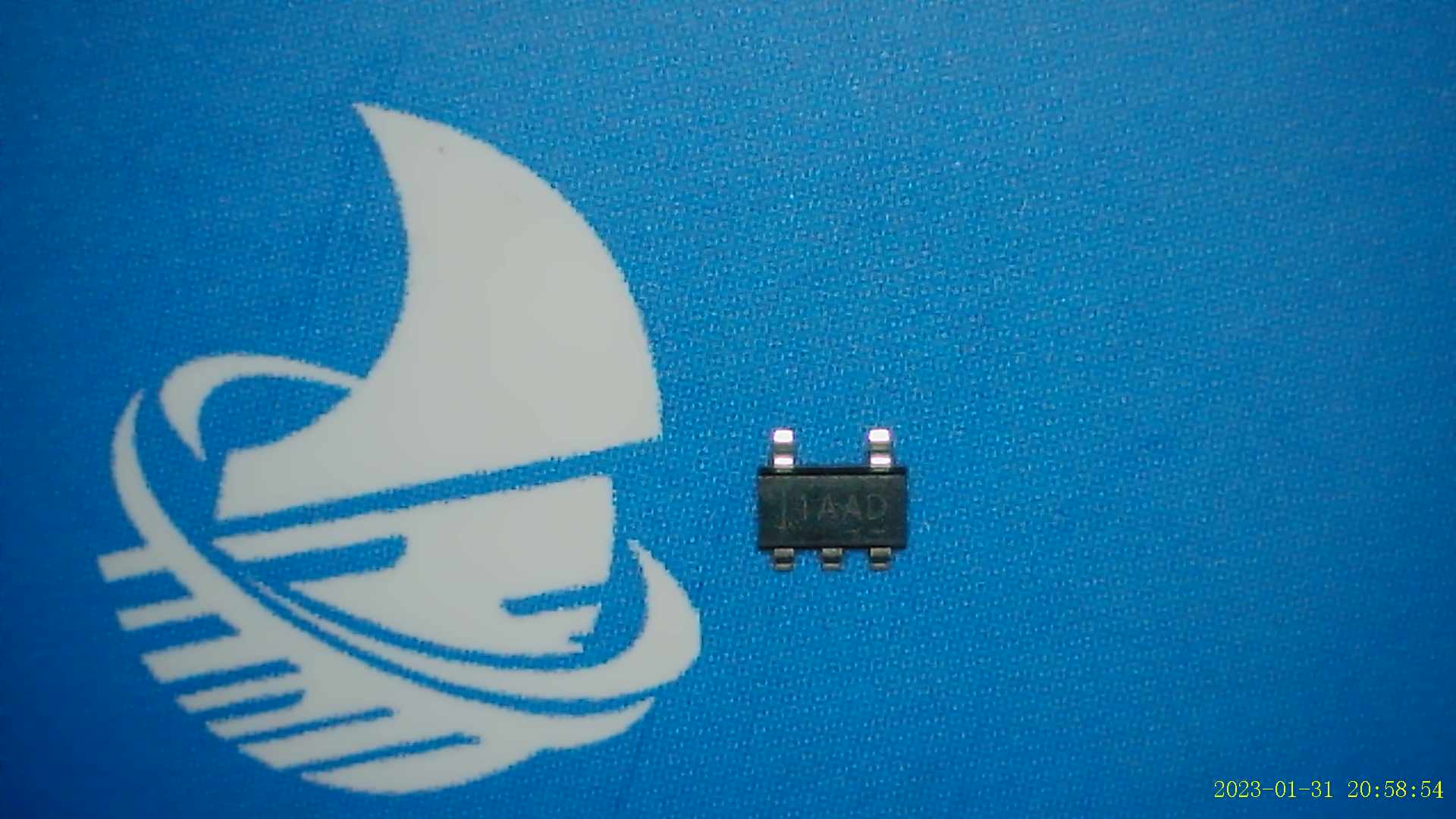

این تقویت کننده در پکیج کوچک SOT-23-5 عرضه میشود که آن را برای کاربردهایی با محدودیت فضا بسیار ایدهآل میسازد. مدل A4 از این خانواده به طور خاص دارای یک بهره (Gain) ثابت 200 V است.
این آی سی آمپلی فایر برای اندازهگیری جریان DC یا AC در بخشهای مختلف مدار بهکار میرود، جایی که لازم است جریان عبوری از یک مقاومت شنت کوچک با دقت بالا اندازهگیری و به میکروکنترلر ارسال شود.
ویژگیهای مهم INA180A4IDBVR
| ویژگی | مقدار یا توضیح | اهمیت در کاربرد |
| وظیفه اصلی | تقویتکننده اندازهگیری جریان (Current Sense Amplifier) | نظارت بر جریان در بارهای الکتریکی |
| بهره ثابت (Gain) | 200 V/V (مدل A4) | تقویت سیگنالهای ولتاژ بسیار کوچک تولید شده توسط مقاومت شنت. |
| ولتاژ تغذیه (Supply Voltage) | 2.7 تا 5.5V | سازگار با مدارهای ولتاژ پایین و استاندارد. |
| ولتاژ حالت مشترک (Common-Mode Voltage) | –0.2V تا 5.5V | قابلیت اندازهگیری جریانهای عبوری از بارهایی که ولتاژ مرجع آنها با زمین متفاوت است (High-side sensing). |
| جریان مصرفی کوئیسنت (Quiescent Current) | 260 \mu A (بسیار کم) | مناسب برای کاربردهای باتریدار و کممصرف. |
| آفست ولتاژ (Voltage Offset) | 150 \mu V (حداکثر) | دقت بسیار بالا در اندازهگیری، به ویژه برای جریانهای پایین. |
| پکیج | SOT-23-5 | ابعاد کوچک، مناسب برای مونتاژ سطحی (SMD) در بردهای فشرده. |
کاربردهای اصلی آی سی INA180A4IDBVR
این آیسی به دلیل دقت بالا، ولتاژ تغذیه پایین و قابلیت اندازهگیری جریان در ولتاژ حالت مشترک بالا، در طیف گستردهای از کاربردها استفاده میشود:
-
مدیریت باتری (Battery Management):
-
نظارت بر جریان شارژ و دشارژ باتری در گوشیهای هوشمند، لپتاپها و دستگاههای قابل حمل.
-
اندازهگیری دقیق جریان برای تخمین وضعیت شارژ باتری (SoC).
-
-
کنترل موتور (Motor Control):
-
اندازهگیری جریان موتور برای تشخیص اضافه بار، حفاظت و کنترل دقیق گشتاور در موتورهای DC، براشلس (BLDC) و پلهای (Stepper Motor).
-
-
منابع تغذیه و مبدلها (Power Supplies & Converters):
-
مانیتورینگ جریان خروجی برای پیادهسازی مکانیزمهای حفاظت از جریان بیش از حد (Overcurrent Protection).
-
نظارت بر جریان در مبدلهای DC-DC و AC-DC.
-
-
تجهیزات صنعتی و اندازهگیری:
-
در سنسورها، سیستمهای اتوماسیون و تجهیزات تست که نیاز به اندازهگیری دقیق مصرف برق دارند.
-
-
اینترنت اشیا (IoT) و دستگاههای پوشیدنی:
-
نظارت بر مصرف برق در دستگاههای کممصرف برای بهینهسازی عمر باتری.
-
نحوه عملکرد (مفهوم Current Sense)
-
مقاومت شنت (R_{shunt}): یک مقاومت با مقدار بسیار کم (معمولاً در حد میلیاهم) به صورت سری در مسیر جریان بار قرار میگیرد.
- ایجاد ولتاژ دیفرانسیلی: بر اساس قانون اهم (V = I \times R)، عبور جریان بار (I_{LOAD}) از این مقاومت، یک افت ولتاژ بسیار کوچک (V_{Sense}) در دو سر آن ایجاد میکند.
V_{Sense} = I_{LOAD} \times R_{shunt}
- تقویت: آیسی INA180A4، این ولتاژ دیفرانسیلی کوچک (V_{Sense}) را دریافت کرده و آن را با بهره ثابت 200 تقویت میکند و به عنوان ولتاژ خروجی (V_{OUT}) ارائه میدهد.V_{OUT} = V_{Sense} \times 100
-
خواندن توسط ADC: ولتاژ خروجی V_{OUT} به یک میکروکنترلر (از طریق ADC) متصل شده و میکروکنترلر میتواند جریان بار (I_{LOAD}) را محاسبه کند.
به این ترتیب، INA180A4 به عنوان یک واسطه دقیق بین مدار قدرت (جریان بالا) و مدار کنترل (جریان پایین) عمل میکند.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آیسی INA180A4IDBVR مراجعه کنید.
