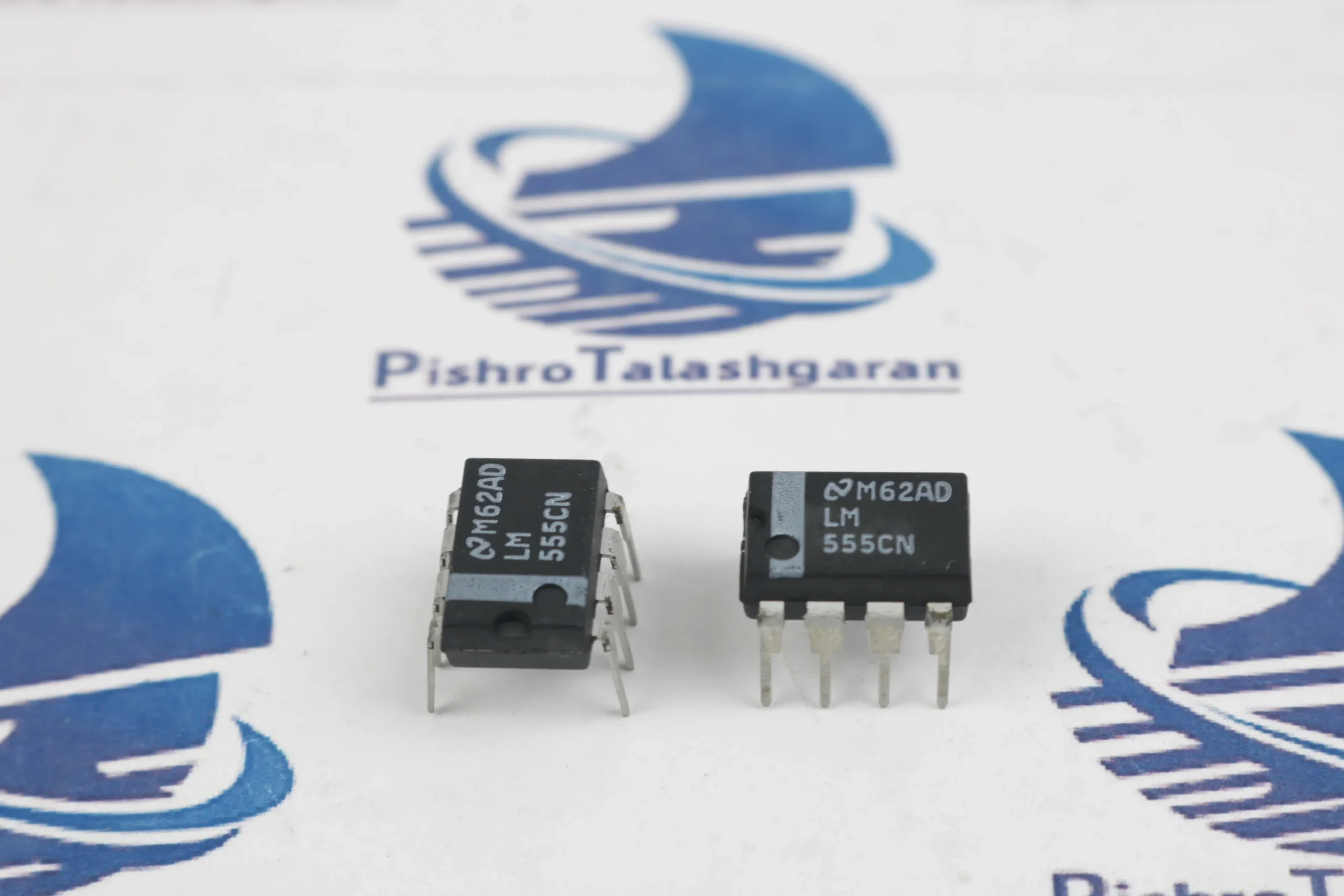

آی سی تایمر NE555P پکیج DIP-8 که به “تایمر ۵۵۵” معروف است، بدون شک یکی از محبوبترین، پرکاربردترین و منعطفترین تایمرها و مولدهای پالس در دنیای الکترونیک است. این آی سی که در پکیج DIP-8 (مناسب برای بردبورد و نصب در سوراخهای برد) عرضه میشود، به عنوان یک “آچار فرانسه” برای مهندسان و علاقمندان الکترونیک شناخته میشود.
ویژگیهای کلیدی آی سی NE555P
دلیل ماندگاری این آیسی پس از دههها، سادگی در طراحی و پایداری عملکرد آن است:
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| بازه ولتاژ کاری | ۴.۵ ولت تا ۱۶ ولت | قابلیت کار با باتریهای کتابی ۹ ولت و منابع تغذیه استاندارد ۵ ولت. |
| حداکثر جریان خروجی | ۲۰۰ میلیآمپر | توانایی کافی برای روشن کردن مستقیم LED، بیزر یا فعالسازی رلهها. |
| حالتهای کاری | ۳ حالت (Astable, Monostable, Bistable) | امکان تولید پالس، تاخیر زمانی و یا سوئیچینگ ساده. |
| دقت زمانی | پایداری بسیار بالا در برابر دما | زمانبندی دقیق از میکروثانیه تا ساعتها با تغییر مقاومت و خازن خارجی. |
| چرخه کار (Duty Cycle) | قابل تنظیم | امکان کنترل مدت زمان روشن یا خاموش بودن خروجی. |
| پکیج | DIP-8 | مناسب برای پروژههای آموزشی، آزمایشگاهی و لحیمکاری دستی. |
۳ حالت اصلی عملکرد (کاربردهای پایه)
تایمر ۵۵۵ بر اساس نحوه اتصال قطعات جانبی در سه وضعیت قرار میگیرد:
-
حالت Astable (نوسانساز خودکار):
-
در این حالت آیسی بدون نیاز به تحریک خارجی، مدام بین حالت روشن و خاموش تغییر وضعیت میدهد (تولید موج مربعی با فرکانس دلخواه).
-
کاربرد: چشمکزنها، تولید صدا (آژیر)، تولید پالس ساعت (Clock) برای مدارهای دیجیتال.
-
-
حالت Monostable (تکپایدار):
-
با دریافت یک تحریک (Trigger)، خروجی برای مدت زمان مشخصی روشن شده و سپس خاموش میشود.( تولید یک پالس با عرض قابل تنظیم)
-
کاربرد: تایمرهای راه پله، سیستمهای تاخیر در وصل، دکمههای ضد لرزش (Debouncing).
-
-
حالت Bistable (دو حالت ثابت):
-
مانند یک کلید عمل میکند؛ با یک دکمه روشن و با دکمه دیگر خاموش میشود.(عملکرد مشابه Flip-Flop)
-
کاربرد: کلیدهای لمسی روشن/خاموش، مدارهای حافظه بسیار ساده (LATCH).
-
کاربردهای بیشتر آی سی تایمر NE555P پکیج DIP-8
علاوه بر موارد بالا، از NE555P در پروژههای پیچیدهتر نیز استفاده میشود:
-
مدولاسیون پهنای پالس (PWM): برای کنترل سرعت موتورهای DC یا تغییر شدت نور LED (Dimmer).
-
تولید صدا: ساخت سازهای موسیقی الکترونیک ساده (مانند آتاری پانک کنسول).
-
مبدلهای ولتاژ: استفاده در مدارهای دو برابر کننده ولتاژ یا اینورترهای کوچک.
-
سنسورها: تشخیص سطح آب، سنسورهای رطوبت خاک و مدارهای هشدار دهنده.
ساختار داخلی
نام این آیسی از سه مقاومت ۵ کیلواهمی داخلی گرفته شده است که یک تقسیم ولتاژ سه مرحلهای ایجاد میکنند. این تقسیم ولتاژ به دو مقایسهگر داخلی اجازه میدهد تا سطح ولتاژ خازن خارجی را با ولتاژ مرجع مقایسه کرده و خروجی را تغییر دهند.
نکات مهم برای استفاده
-
خازن بایپس: همیشه یک خازن ۱۰ نانوفاراد به پایه ۵ (Control Voltage) متصل کنید تا نویز باعث اختلال در زمانبندی نشود.
-
پایه Reset: اگر به پایه ۴ نیازی ندارید، حتماً آن را به مثبت تغذیه ($V_{CC}$) متصل کنید تا آیسی به طور ناگهانی ریست نشود.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت NE555P مراجعه کنید.
