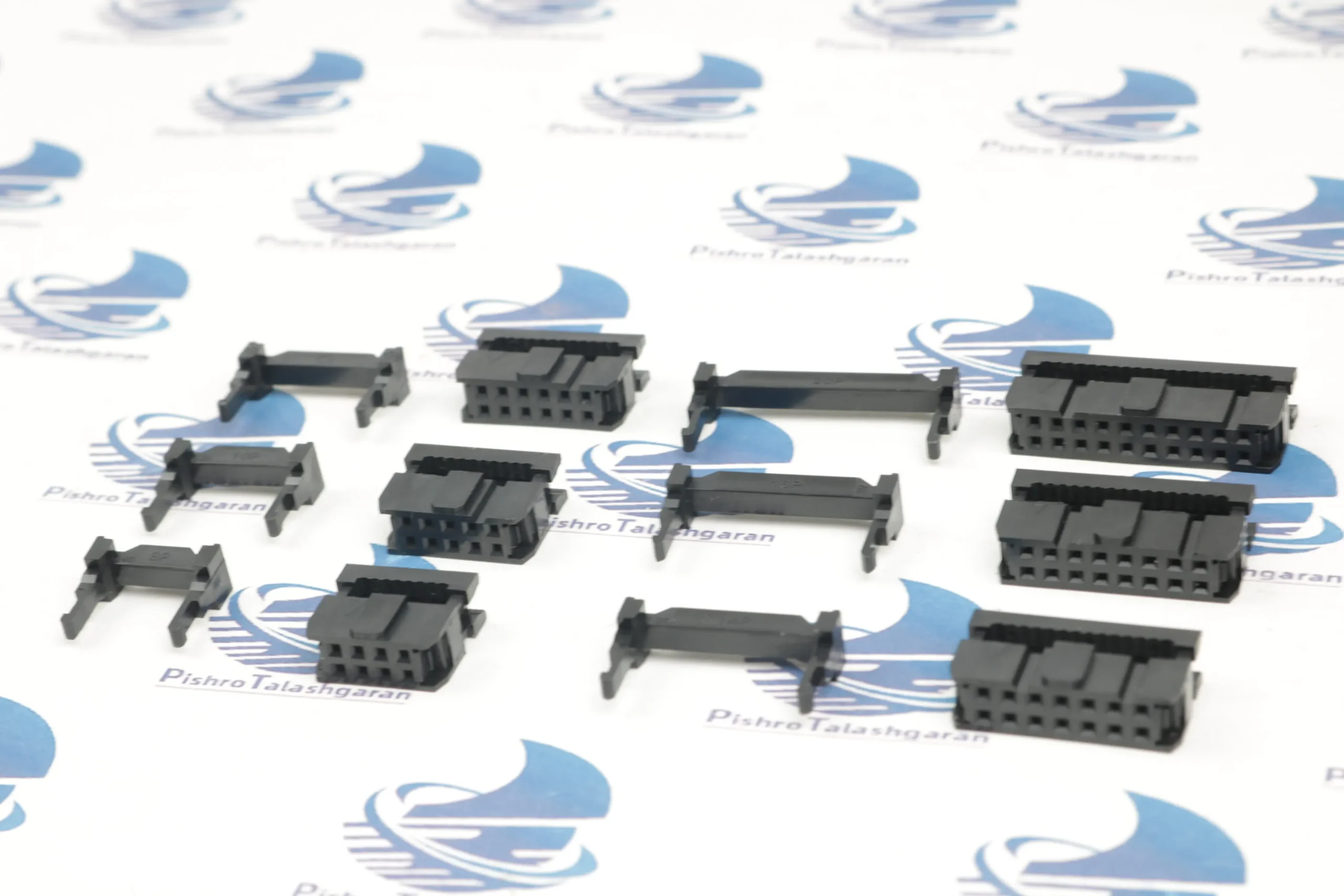

کانکتور آی دی سی IDC 2*5 (یا همان سوکت ۱۰ پین کابل فلت) یک کانکتور استاندارد و پرکاربرد با ۱۰ پین در ۲ ردیف ۵ تایی است که برای اتصال کابل فلت (Ribbon Cable) به بردهای الکترونیکی استفاده میشود. این کانکتور IDC به صورت فشاری (Insulation Displacement Contact) روی کابل نصب میشود و بدون نیاز به لحیمکاری، یک اتصال سریع، دقیق و مطمئن ایجاد میکند.
ویژگیهای کلیدی کانکتور آی دی سی IDC 2*5:
این سوکت برای جفت شدن با باکس هدرهای (Box Header) ۱۰ پین طراحی شده و دارای مشخصات زیر است:
| ویژگی فنی | توضیح | مزیت در طراحی |
| تعداد پین | ۱۰ پین (۲ ردیف ۵ تایی) | تعداد پین استاندارد برای پروتکلهای ISP و JTAG. |
| گام پین (Pitch) | ۲.۵۴ میلیمتر | فاصله استاندارد جهانی، سازگار با تمام باکسهدرهای معمولی. |
| مکانیزم اتصال | تیغههای خودکار | تیغههای داخلی با فشار دادن کابل، روکش پلاستیکی را بریده و با مس ارتباط میگیرند. |
| برآمدگی راهنما (Polarizing Key) | دارد | یک زائده در وسط که از اتصال برعکس سوکت به باکسهدر جلوگیری میکند. |

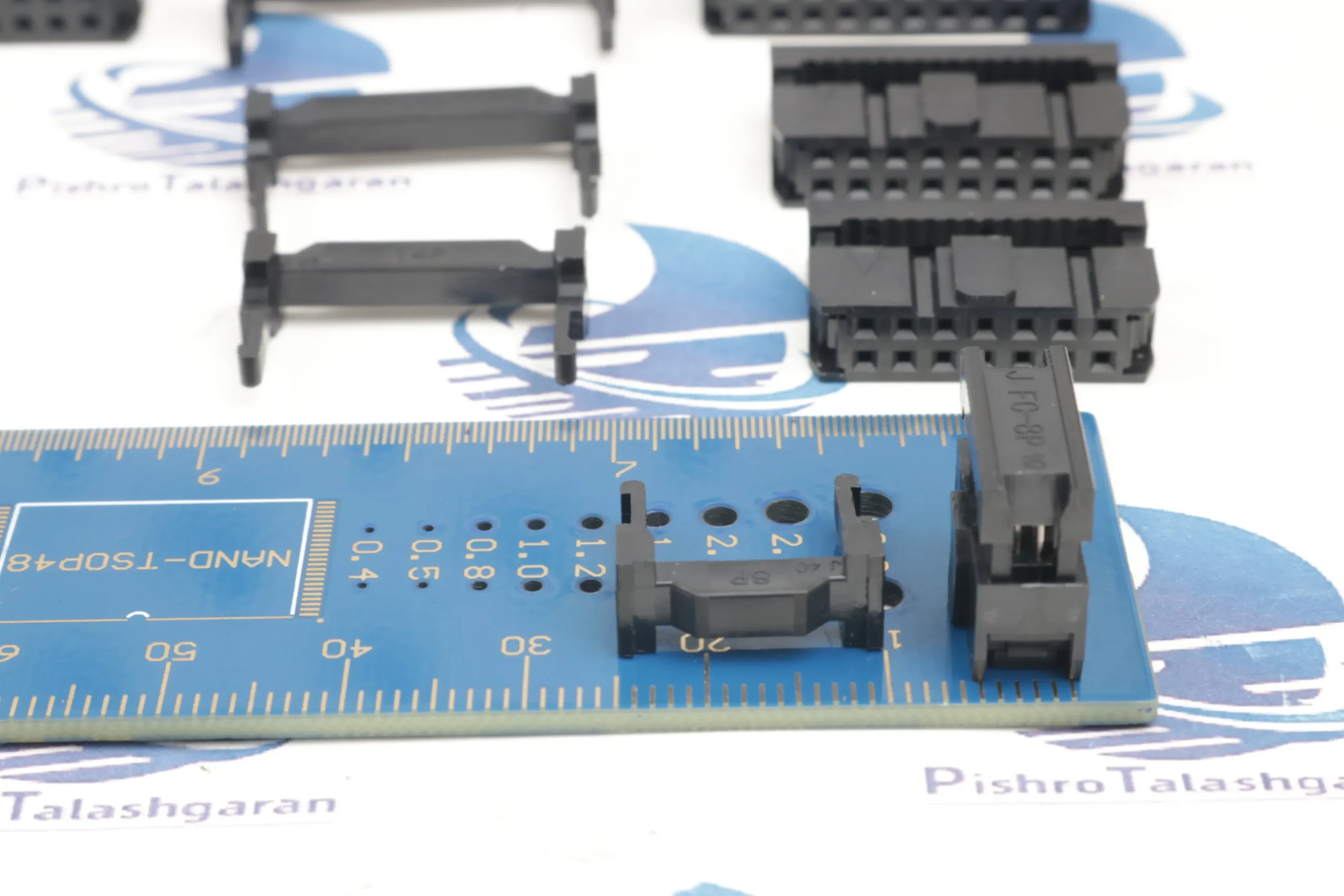

| قطعه لرزشگیر (Strain Relief) | دارد | یک گیره پلاستیکی که روی کابل قفل شده و مانع از پاره شدن سیم در اثر کشش میشود. |
| کابل مورد نیاز | کابل فلت ۱۰ رشته | معمولاً با کابلهای نمره ۲۸ AWG استفاده میشود. |
کاربردهای اصلی آی دی سی IDC 2*5:
این کانکتور در پروژههای صنعتی و دانشجویی نقش “پل ارتباطی” را ایفا میکند:
ساخت کابل پروگرامر ISP: استانداردترین رابط برای پروگرام کردن میکروکنترلرهای AVR (مانند ATmega32/16). اکثر پروگرامرهای USBasp از این کابل استفاده میکنند.
پورت دیباگ JTAG: استفاده در بردهای مبتنی بر ARM و FPGA برای عملیات برنامهریزی و عیبیابی (Debug).
اتصال نمایشگرهای LCD: ارتباط بین برد اصلی و LCDهای گرافیکی ۱۲۸×۶۴ یا برخی نمایشگرهای کاراکتری.
ارتباطات میانبردی (Inter-board): زمانی که در یک دستگاه دو برد مجزا دارید و میخواهید سیگنالهای دیتا و تغذیه را بین آنها منتقل کنید.
اتصال سنسورها و کلیدها: تجمیع سیمکشیهای پراکنده در یک کابل منظم برای اتصال به پنل جلویی دستگاهها.
مزایای استفاده از تکنولوژی IDC
سرعت مونتاژ فوقالعاده: شما میتوانید ۱۰ رشته سیم را تنها با یک فشار (توسط آچار مخصوص یا انبردست) در کمتر از ۳ ثانیه متصل کنید.
حذف خطای انسانی: به دلیل وجود شیار راهنما روی سوکت و باکسهدر، کاربر نهایی نمیتواند کابل را اشتباه جا بزند.
نظم مدار: جایگزین کردن ۱۰ سیم تکی با یک کابل فلت تخت، باعث زیبایی، خلوت شدن فضای داخل دستگاه و جریان هوای بهتر میشود.
نکات مهم برای استفاده از کانکتور آی دی سی مادگی 10 پین:
شناسایی پین ۱: بر روی بدنه پلاستیکی سوکت، یک مثلث کوچک حک شده است. این مثلث باید دقیقاً روی رشته رنگی (معمولاً قرمز) کابل فلت قرار بگیرد.
نحوه پرس کردن: برای اتصال کابل به سوکت، باید فشار به صورت کاملاً یکنواخت وارد شود. اگر یک سمت بیشتر فشار داده شود، ممکن است تیغهها کج شده و اتصال برقرار نشود.
قطعه Strain Relief: همیشه از گیره نگهدارنده نهایی استفاده کنید. این قطعه باعث میشود اگر کابل کشیده شود، فشار به محل اتصال سیم و تیغهها وارد نشود و کابل قطع نگردد.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت آی دی سی IDC مراجعه کنید.
