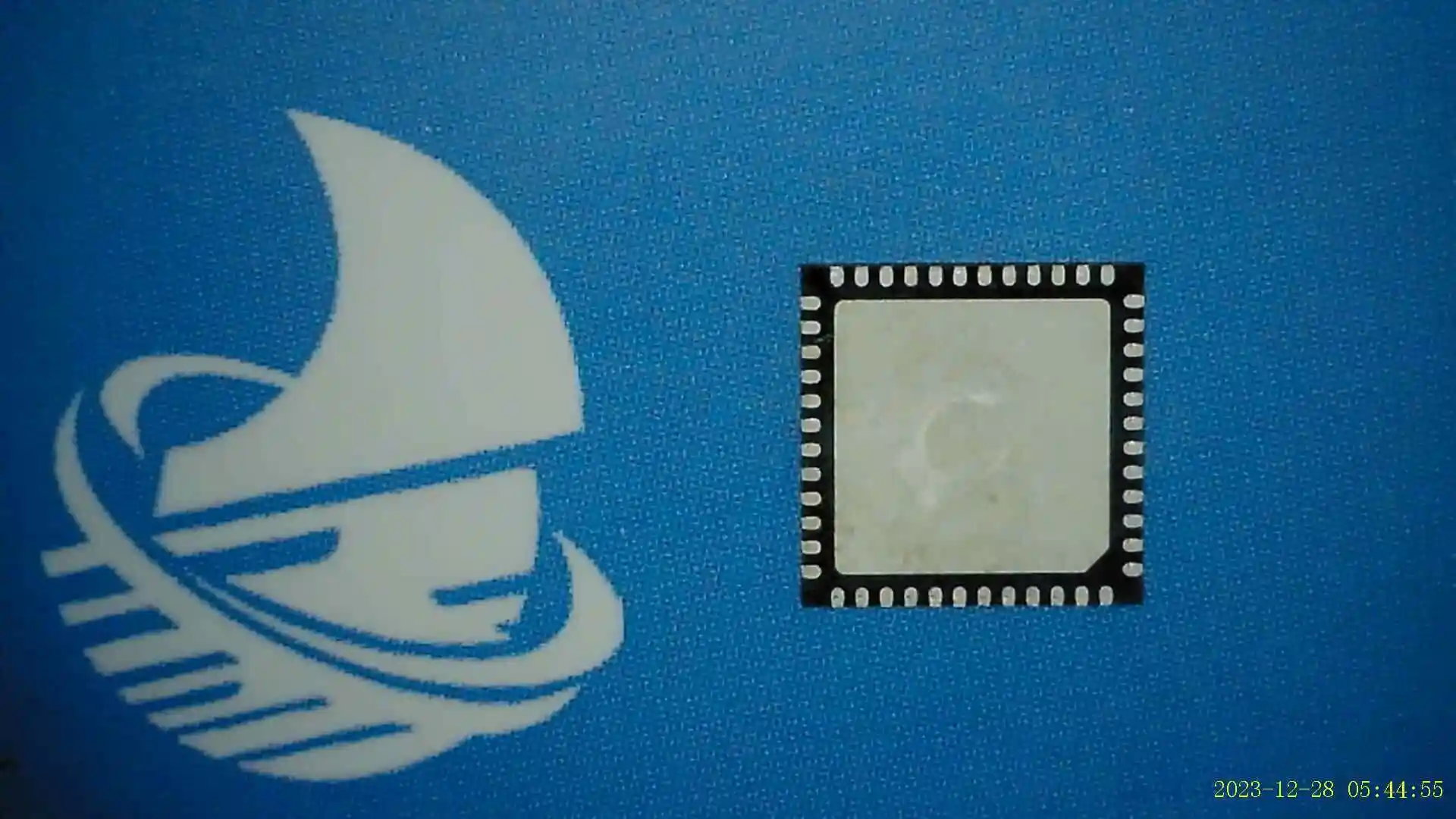

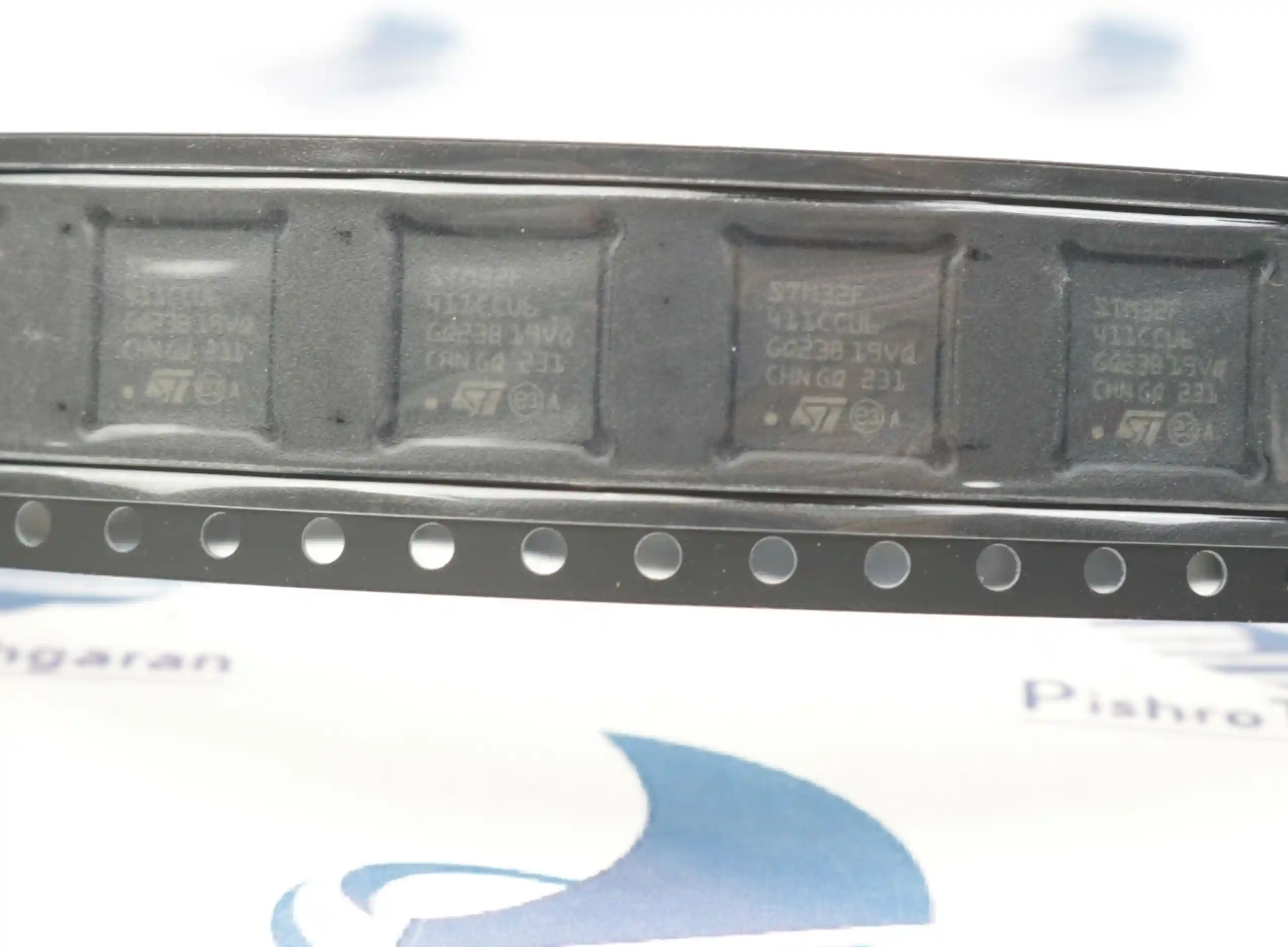

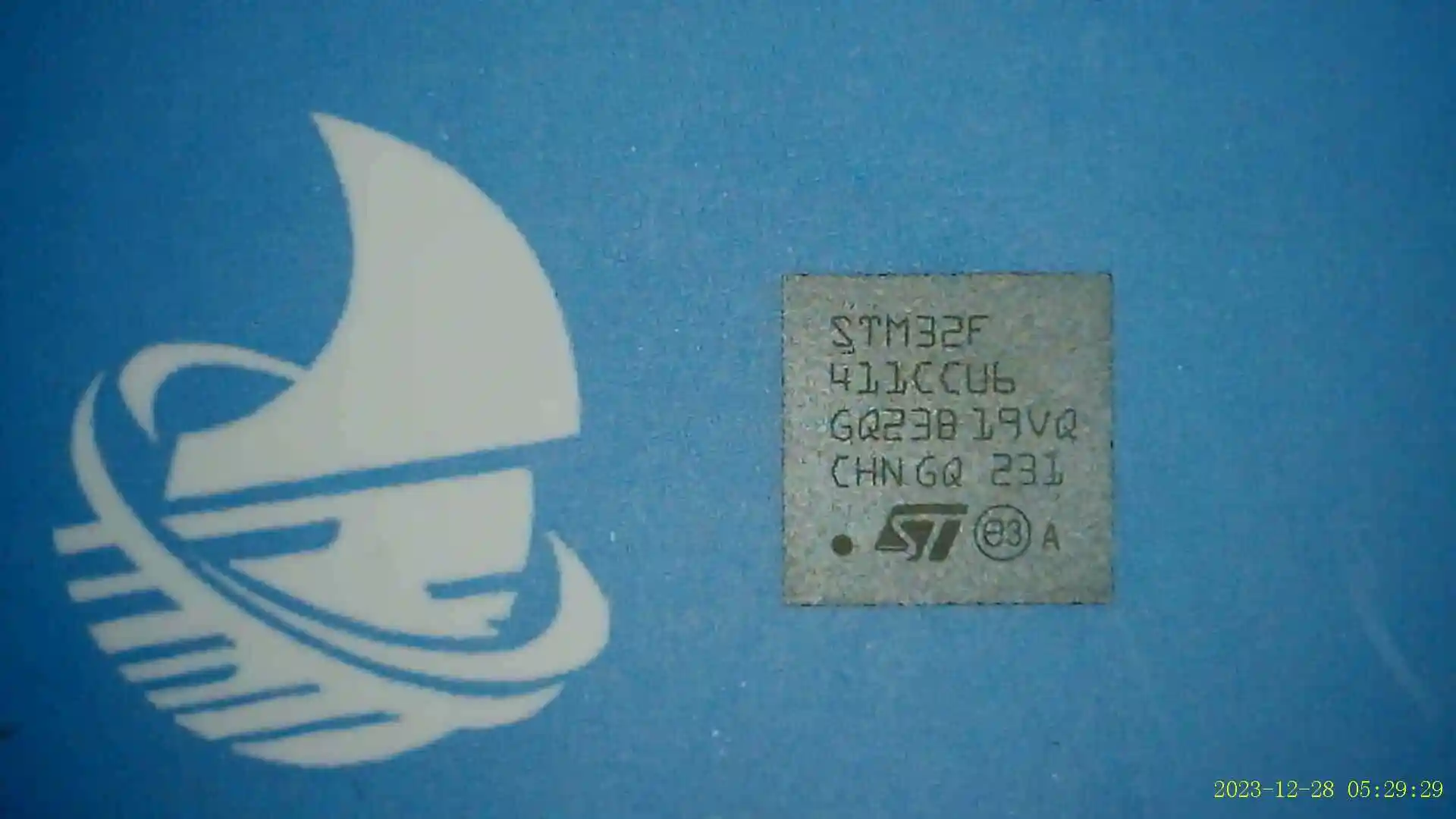

میکروکنترلر STM32F411CCU6 محصول شرکت STMicroelectronics، یک میکروکنترلر ۳۲ بیتی مبتنی بر هسته ARM Cortex‑M4 با فرکانس کاری حداکثر ۱۰۰ مگاهرتز است. این MCU با حافظه فلش ۲۵۶ کیلوبایت، حافظه SRAM برابر با ۱۲۸ کیلوبایت و پشتیبانی از رابط‌های ارتباطی متنوع، گزینه‌ای مناسب برای سیستم‌های کنترل صنعتی و پردازش داده‌های حسگرها محسوب می‌شود. پکیج آن از نوع UFQFPN‑48 با ابعاد ۷×۷ میلی‌متر است.
جدول مشخصات فنی میکروکنترلر STM32F411CCU6 پکیج UFQFPN-48:
مشخصات زیر بر اساس دیتاشیت خانواده STM32F411xC/xE و با درنظرگرفتن مدل STM32F411CCU6 تنظیم شده‌اند.
| ویژگی | مشخصات |
|---|---|
| سازنده | STMicroelectronics |
| خانواده | STM32F4 |
| هسته پردازنده | Arm Cortex-M4 با FPU |
| معماری | 32 بیتی |
| حداکثر فرکانس کاری | 100MHz |
| حافظه Flash | 256KB |
| حافظه SRAM | 128KB |
| پکیج | UFQFPN-48 |
| تعداد پایه‌ها | 48 پایه |
| ابعاد پکیج | 7 × 7 میلی‌متر |
| فاصله پایه‌ها | 0.5 میلی‌متر |
| ولتاژ تغذیه | 1.7 تا 3.6 ولت، با توجه به شرایط دیتاشیت |
| مبدل آنالوگ به دیجیتال (ADC) | 12 بیتی |
| تعداد کانال‌های ADC | 10 کانال در مدل 48 پایه |
| رابط‌های I2C | حداکثر 3 عدد |
| رابط‌های USART | حداکثر 3 عدد |
| رابط‌های SPI | حداکثر 5 عدد |
| رابط USB | USB 2.0 OTG Full-Speed |
| رابط کارت حافظه | SDIO |
| تایمرها | حداکثر 11 تایمر |
| واحد پردازش اعشاری | دارد؛ FPU تک‌دقت |
| قابلیت پردازش سیگنال دیجیتال | دارد |
توجه: تعداد رابط‌ها و امکانات ذکرشده در خانواده STM32F411 ممکن است بسته به مدل و تعداد پایه‌های قابل‌دسترسی متفاوت باشد. برای طراحی برد، به نقشه پایه‌های UFQFPN-48 مراجعه کنید.
کاربردهای مهم STM32F411CCU6:
۱. کنترل موتور و سیستم‌های حرکتی
با استفاده از تایمرها و قابلیت تولید سیگنال PWM می‌توان از این میکروکنترلر در کنترل موتور، تنظیم سرعت و کنترل تجهیزات الکترونیکی حرکتی استفاده کرد.
۲. اتوماسیون صنعتی
مناسب برای پیاده‌سازی کنترلرهای تعبیه‌شده، مدارهای کنترلی، تجهیزات اندازه‌گیری و بخش‌هایی از سیستم‌های صنعتی که به پردازش سریع نیاز دارند.
۳. پردازش داده‌های سنسورها
رابط‌های ارتباطی و ADC دوازده‌بیتی امکان اتصال حسگرهای دیجیتال و آنالوگ و پردازش داده‌های دریافتی را فراهم می‌کنند.
۴. تجهیزات USB و سیستم‌های ارتباطی
به کمک USB OTG Full-Speed و رابط‌های سریال می‌توان در طراحی تجهیزات ارتباطی، ابزارهای جانبی رایانه و دستگاه‌های تعبیه‌شده استفاده کرد.
۵. پردازش صوت و سیگنال دیجیتال
هسته Cortex-M4، واحد FPU و دستورالعمل‌های DSP در پروژه‌های پردازش سیگنال، تجهیزات صوتی و محاسبات عددی کاربرد دارند.
این کاربردها با قابلیت‌های معرفی‌شده در دیتاشیت سازگارند؛ انتخاب نهایی قطعه باید بر اساس نیازهای پروژه، تعداد ورودی‌وخروجی‌ها و امکانات ارتباطی انجام شود.
مزایای میکروکنترلر STM32F411CCU6:
-
پردازش 32 بیتی: مناسب برای اجرای الگوریتم‌های کنترلی و پردازش داده.
-
فرکانس کاری 100 مگاهرتز: برای بسیاری از کاربردهای تعبیه‌شده با نیاز پردازشی متوسط تا بالا مناسب است.
-
حافظه داخلی مناسب: حافظه Flash با ظرفیت 256KB و SRAM با ظرفیت 128KB.
-
رابط‌های ارتباطی متنوع: امکان ارتباط با حسگرها، ماژول‌ها، حافظه‌ها و تجهیزات جانبی.
-
قابلیت نصب سطحی: پکیج UFQFPN-48 با ابعاد 7 × 7 میلی‌متر برای طراحی بردهای فشرده مناسب است.
-
پشتیبانی از FPU و DSP: کمک به اجرای مؤثرتر محاسبات اعشاری و الگوریتم‌های پردازش سیگنال.
نکات مهم هنگام خرید و استفاده:
-
پکیج را دقیق بررسی کنید: مدل موردنظر UFQFPN-48 است؛ با مدل‌های LQFP64 یا پکیج‌های دیگر یکسان نیست.
-
ولتاژ تغذیه را رعایت کنید: این قطعه مستقیماً برای کار با ولتاژ 5 ولت روی پایه تغذیه طراحی نشده است.
-
طراحی PCB اهمیت دارد: پکیج UFQFPN پایه‌های ریز و فاصله 0.5 میلی‌متری دارد و برای مونتاژ به طراحی دقیق پدها و لحیم‌کاری مناسب نیاز دارد.
-
ابزار برنامه‌ریزی و دیباگ را در نظر بگیرید: رابط SWD برای پروگرام‌کردن و عیب‌یابی می‌تواند استفاده شود.
-
شماره کامل قطعه را بررسی کنید: پسوندهای مدل بر ظرفیت حافظه، نوع پکیج و مشخصات سفارش اثر دارند.
سؤالات متداول (FAQ)
۱. میکروکنترلر STM32F411CCU6 چیست؟
یک میکروکنترلر 32 بیتی از خانواده STM32F4 شرکت STMicroelectronics است که از هسته Arm Cortex-M4 با فرکانس کاری تا 100 مگاهرتز، حافظه Flash داخلی 256KB و حافظه SRAM با ظرفیت 128KB بهره می‌برد.
۲. تفاوت STM32F411CCU6 با سایر مدل‌های STM32F411 چیست؟
مدل‌های این خانواده می‌توانند از نظر ظرفیت حافظه و پکیج متفاوت باشند. حرف C در مدل STM32F411C به نسخه دارای 256KB حافظه Flash اشاره دارد و U در کد سفارش این قطعه با پکیج UFQFPN-48 مرتبط است. هنگام جایگزینی قطعه باید نقشه پایه‌ها و مشخصات نسخه موردنظر بررسی شود.
۳. پکیج UFQFPN-48 چه ابعادی دارد؟
این پکیج دارای 48 پایه و ابعاد اسمی 7 × 7 میلی‌متر با فاصله پایه‌های 0.5 میلی‌متر است. طراحی پدهای PCB باید مطابق نقشه پیشنهادی سازنده انجام شود.
۴. آیا STM32F411CCU6 یک میکروکنترلر 32 بیتی است؟
بله. این MCU از هسته Arm Cortex-M4 با معماری 32 بیتی استفاده می‌کند و دارای واحد محاسبات اعشاری FPU و دستورالعمل‌های DSP است.
۵. آیا این میکروکنترلر از USB پشتیبانی می‌کند؟
بله. این قطعه دارای کنترلر USB 2.0 OTG Full-Speed است. برای استفاده از USB باید مدار، پایه‌ها و اتصالات جانبی مطابق الزامات دیتاشیت طراحی شوند.
۶. ولتاژ تغذیه STM32F411CCU6 چقدر است؟
بازه تغذیه ذکرشده برای خانواده STM32F411 برابر با 1.7 تا 3.6 ولت است؛ اما شرایط دقیق عملکرد به تنظیمات تغذیه و محدودیت‌های دیتاشیت وابسته است. پایه‌های تغذیه را نباید مستقیماً به 5 ولت متصل کرد.
۷. آیا می‌توان از STM32F411CCU6 برای کنترل موتور استفاده کرد؟
بله. تایمرها و قابلیت PWM این MCU امکان پیاده‌سازی الگوریتم‌های کنترل موتور را فراهم می‌کنند. برای راه‌اندازی موتور معمولاً به درایور یا مدار قدرت مناسب نیز نیاز است؛ پایه‌های میکروکنترلر نباید مستقیماً بارهای پرجریان را تغذیه کنند.
۸. STM32F411CCU6 برای چه پروژه‌هایی مناسب است؟
این قطعه برای کنترل تجهیزات الکترونیکی، پردازش داده‌های سنسورها، اتوماسیون، ارتباط USB، پردازش سیگنال و طراحی سیستم‌های تعبیه‌شده مناسب است؛ به‌ویژه زمانی که به پردازنده 32 بیتی، رابط‌های ارتباطی متعدد و پکیج فشرده نیاز دارید.
جمع‌بندی: میکروکنترلر STM32F411CCU6 پکیج UFQFPN-48 یک انتخاب مناسب برای پروژه‌هایی است که به MCU قدرتمند 32 بیتی، حافظه داخلی مناسب، پردازش DSP و ارتباطات متنوع نیاز دارند. پیش از خرید، سازگاری پکیج، پایه‌ها و ولتاژ کاری را با طراحی خود تطبیق دهید.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت میکروکنترلر STM32F411CCU6 مراجعه کنید.
