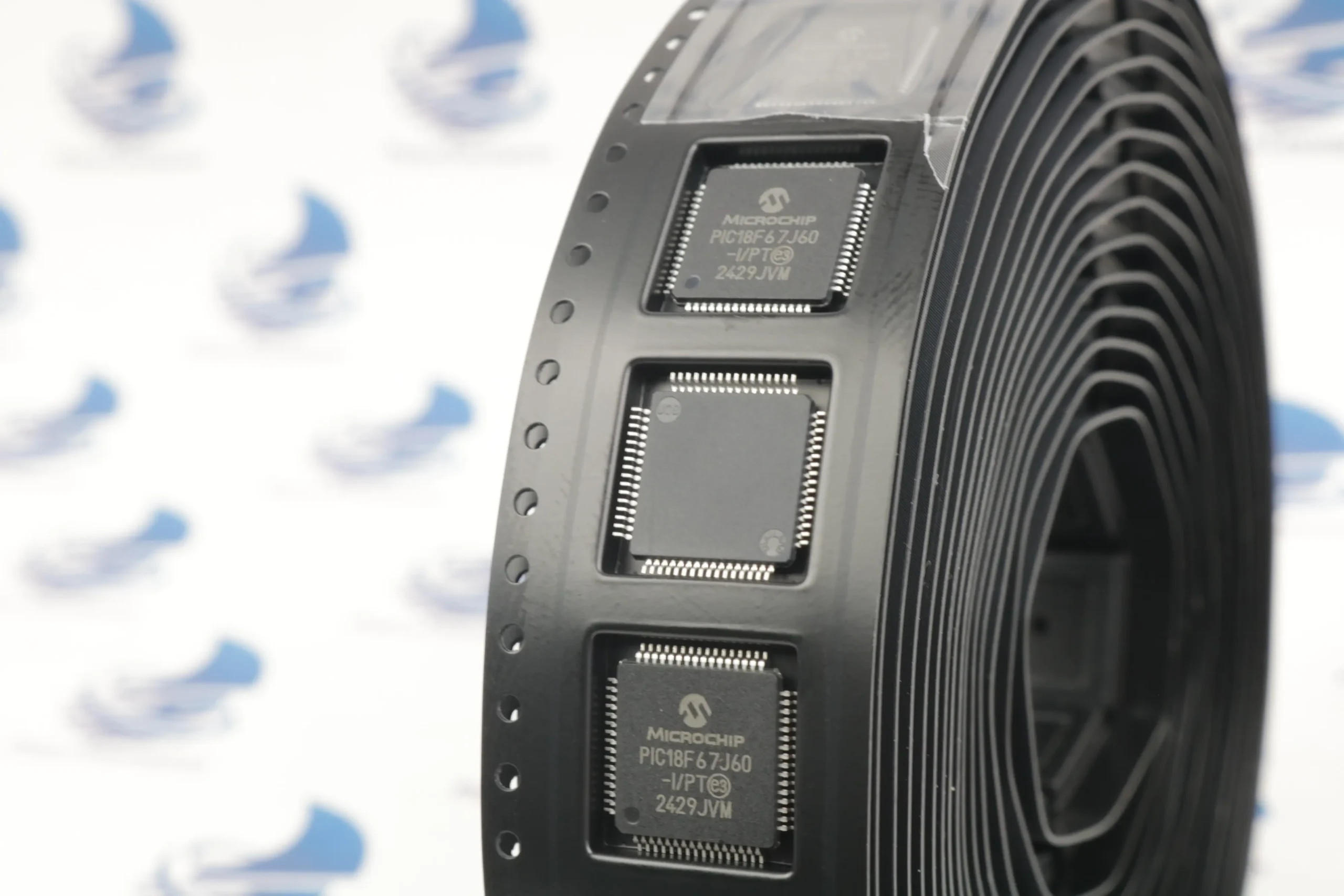

میکروکنترلر PIC18F67J60-I/PT پکیج SMD یکی از میکروکنترلرهای قدرتمند خانواده PIC18 از شرکت Microchip است که بهصورت ویژه برای کاربردهای شبکه، ارتباط اترنت و سیستمهای صنعتی طراحی شده است. این میکروکنترلر دارای کنترلر اترنت 10/100 داخلی بوده و امکان اتصال مستقیم به شبکه را بدون نیاز به چیپ جانبی فراهم میکند.
این تراشه یک راهکار تک تراشهای (Single-Chip) ایدهآل برای پروژههایی است که نیاز به اتصال مستقیم به شبکه (بدون نیاز به چیپهای جانبی مثل ENC28J60) دارند.
ویژگیهای اصلی میکروکنترلر PIC18F67J60-I/PT:
این میکروکنترلر فراتر از یک پردازنده معمولی است و یک ایستگاه ارتباطی کامل محسوب میشود:
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| هسته (Core) | PIC18 (8-bit) | معماری بهینه شده برای زبان C با دستورالعملهای قدرتمند. |
| حافظه فلش (Flash) | ۱۲۸ کیلوبایت | فضای کافی برای ذخیره پشته (Stack) پروتکل TCP/IP و صفحات وب ساده. |
| حافظه رم (RAM) | ۳۹۲۲ بایت | شامل رم عمومی و رم اختصاصی برای بافر اترنت. |
| واحد اترنت | IEEE 802.3 compatible | دارای لایه PHY و MAC داخلی برای اتصال مستقیم به RJ45 (با مگنتیک). |
| فرکانس کاری | تا ۴۱.۶۶ مگاهرتز | سرعت پردازش بالا برای مدیریت ترافیک شبکه. |
| پکیج | TQFP-64 (SMD) | پکیج ۶۴ پین بسیار ظریف با ضخامت ۱ میلیمتر، مناسب برای بردهای فشرده. |
کاربردهای مهم میکروکنترلر PIC18F67J60 پکیج SMD:
به دلیل وجود واحد اترنت داخلی، این میکروکنترلر در حوزههای “اتصال به شبکه” پادشاهی میکند:
-
سرورهای وب کوچک (Embedded Web Servers): طراحی دستگاههایی که دارای یک صفحه تنظیمات داخلی هستند و کاربر با وارد کردن IP در مرورگر، میتواند دستگاه را کنترل یا مانیتور کند.
-
مبدلهای پروتکل (Gateway): تبدیل دادههای سریال (RS232/RS485) یا SPI به اترنت جهت ارسال اطلاعات سنسورهای صنعتی به ابر (Cloud) یا سرور مرکزی.
-
سیستمهای هوشمندسازی ساختمان (BMS): کنترل روشنایی، دما و سیستمهای امنیتی از طریق شبکه داخلی ساختمان.
-
اتوماسیون صنعتی: مانیتورینگ از راه دور خطوط تولید و ارسال وضعیت دستگاهها به واحدهای نگهداری و تعمیرات.
-
سیستمهای حضور و غیاب: ارسال دادههای کارتخوانها یا اثر انگشت مستقیماً به پایگاه داده مرکزی از طریق کابل LAN.
ویژگیهای متمایز کننده تراشه PIC18F67J60:
-
کاهش قطعات جانبی (BOM Cost): از آنجایی که بخش فیزیکی اترنت (PHY) درون خود میکرو قرار دارد، شما فقط به یک سوکت RJ45 دارای مگنتیک و چند قطعه پسیو نیاز دارید.
-
پشته رایگان TCP/IP: شرکت Microchip بسته نرمافزاری (TCP/IP Stack) بهینهشده و رایگانی را برای این سری ارائه داده که پروتکلهای HTTP، FTP، SMTP و SNMP را پشتیبانی میکند.
-
ولتاژ کاری پایین: این تراشه در بازه ۲.۰ تا ۳.۶ ولت کار میکند که مصرف توان را به شدت کاهش داده و برای دستگاههای مدرن مناسب است.
-
تنوع پورتهای سریال: دارای ۲ عدد UART و ۲ عدد MSSP (برای SPI و I2C) که دست طراح را در اتصال سنسورهای مختلف باز میگذارد.
- 🔹 کاهش قطعات جانبی بهدلیل وجود اترنت داخلی
🔹 مناسب برای پروژههای حرفهای و صنعتی
🔹 پشتیبانی گسترده نرمافزاری توسط Microchip
🔹 قابلیت برنامهنویسی با MPLAB و XC8
🔹 پایداری بالا در محیطهای صنعتی
نکات مهم در طراحی و مونتاژ میکرو کنترلر PIC18F67J60-I/PT:
-
طراحی PCB برای اترنت: مسیرهای اتصال بین میکروکنترلر و سوکت RJ45 باید به صورت تفاضلی (Differential Pairs) طراحی شوند و طول آنها تا حد ممکن کوتاه باشد تا نویز شبکه کاهش یابد.
-
تغذیه (Power): این میکروکنترلر دارای رگولاتور داخلی ۲.۵ ولت برای هسته است که نیاز به یک خازن تانتالیوم با کیفیت (معمولاً ۱۰ میکروفاراد) روی پین VDDCORE دارد.
-
کریستال: برای عملکرد صحیح واحد اترنت، استفاده از یک کریستال دقیق ۲۵ مگاهرتز ضروری است.
قابلیت اترنت داخلی
یکی از مهمترین مزایای PIC18F67J60 وجود کنترلر Ethernet داخلی است که امکان راهاندازی مستقیم شبکه را فراهم میکند:
- پشتیبانی از TCP/IP
- مناسب برای Web Server داخلی
- ایدهآل برای کنترل از راه دور
- حذف نیاز به آیسی اترنت خارجی
- کاهش هزینه و پیچیدگی طراحی
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت میکروکنترلر PIC18F67J60-IPT مراجعه کنید.
