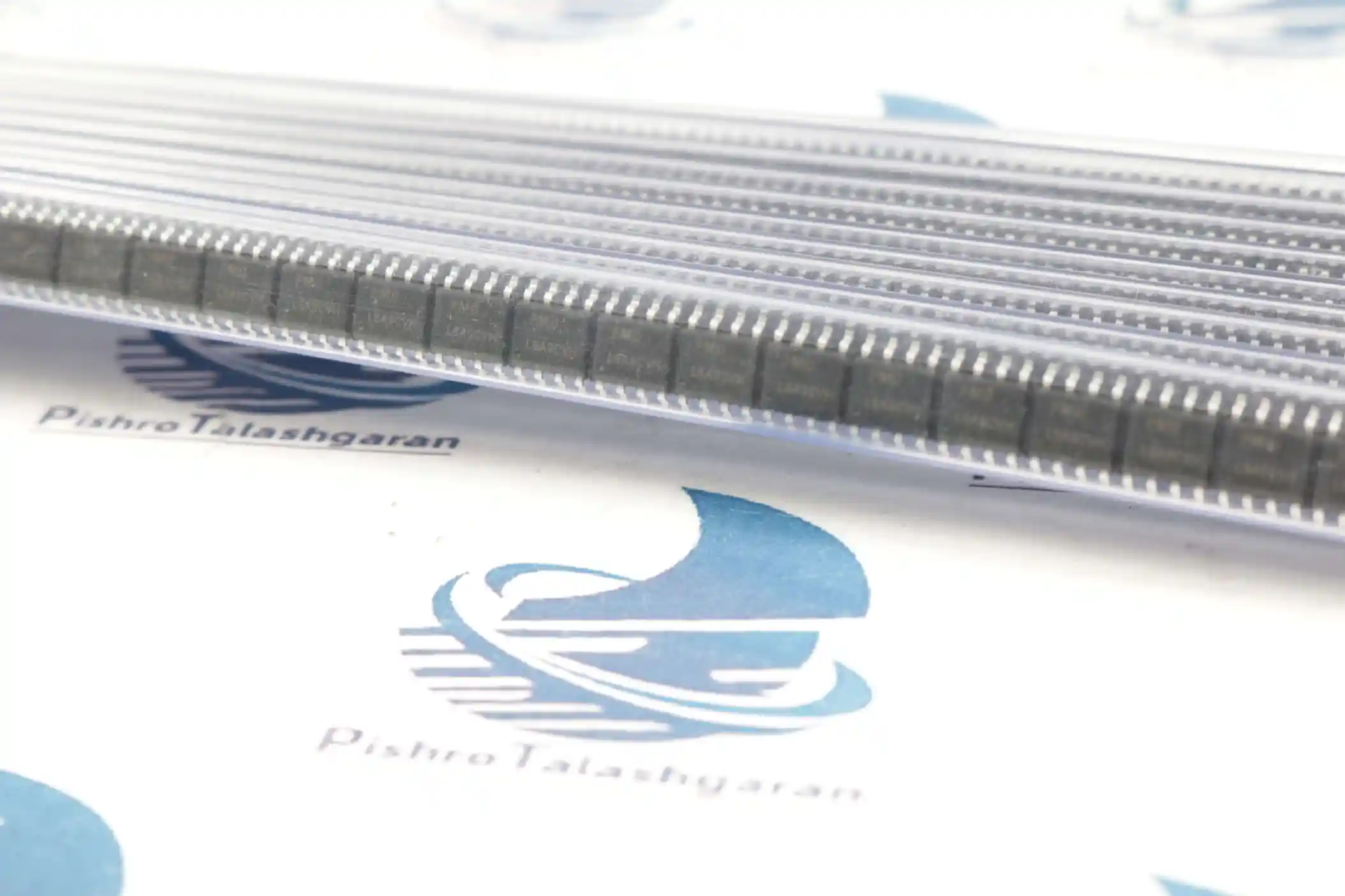

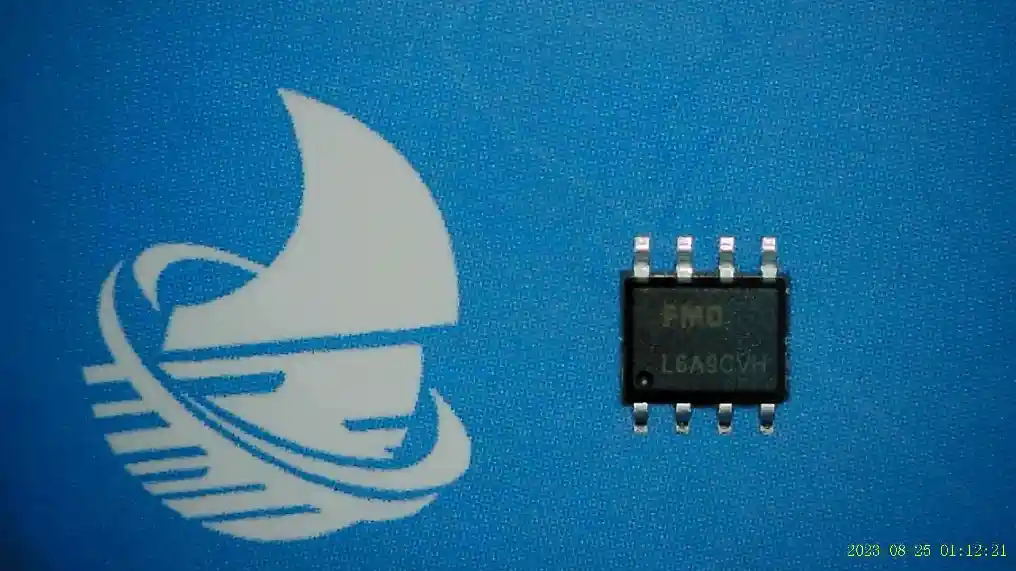

میکروکنترلر FT62F211-RB یک ریزپردازنده ۸ بیتی فوقالعاده کوچک، اقتصادی و کممصرف از خانواده معماری RISC است که توسط شرکت Fremont Micro Devices (FMD) تولید میشود. این تراشه به طور اختصاصی برای کاربردهای کنترل ساده (Simple Control) و وسایلی که با باتری کار میکنند و با محدودیت شدید فضا و بودجه مواجه هستند، طراحی شده است. پکیج SOP-8 نسخه نصب سطحی (SMD) این آی سی میکروکنترلر است که تنها ۸ پایه دارد اما امکانات جانبی متنوعی را درون خود جای داده است.
ویژگیهای کلیدی میکروکنترلر FT62F211-RB پکیج SOP-8:
معماری RISC این تراشه باعث میشود اکثر دستورالعملها تنها در یک سیکل کلاک اجرا شوند که بازدهی پردازشی بالایی را نسبت به کلاک مصرفی ارائه میدهد.
| ویژگی فنی | مقدار / توضیح | اهمیت در طراحی |
| هسته پردازنده | ۸ بیتی با معماری RISC | ساختار بهینه برای اجرای سریع کدهای کنترلی. |
| حافظه فلاش (Flash) | ۱ کیلو بایت (1K × 14-bit) | فضای کافی برای برنامههای کامپایلشده خطی و کوچک. |
| حافظه RAM | ۶۴ بایت | ذخیرهسازی متغیرهای موقت مدار. |
| حافظه EEPROM | ۱۲۸ بایت | ذخیره دادههای حیاتی و تنظیمات کاربر با ماندگاری پس از قطع برق. |
| ولتاژ کاری | ۲.۰ تا ۵.۵ ولت DC | پایداری عالی و امکان اتصال مستقیم به باتریهای لیتیمی و ۵ ولت استاندارد. |
| فرکانس کلاک داخلی | تا ۱۶ مگاهرتز (RC Oscillator) | عدم نیاز به کریستال خارجی، کاهش قطعات جانبی و صرفهجویی در فضا. |
| تعداد پایههای ورودی/خروجی | ۶ پین (GPIO) | پینهای چندمنظوره با قابلیت جریاندهی مناسب جهت محرکها. |
| مبدل آنالوگ به دیجیتال (ADC) | ۴ کانال ۱۰ بیتی | امکان خواندن مستقیم مقادیر سنسورهای آنالوگ. |
| مدولاتور پهنای پالس (PWM) | دارد (پشتیبانی از خروجیهای مالتیپلی) | مناسب برای کنترل نور الایدی و سرعت موتورهای کوچک. |
کاربردهای اصلی میکروکنترلر FT62F211-RB:
این میکروکنترلر در دسته “میکروکنترلرهای اقتصادی” قرار دارد و در تولیدات انبوه لوازم مصرفی کاربرد وسیعی دارد:
- لوازم خانگی کوچک و گجتهای هوشمند: کنترلر اصلی دستگاههای بخور سرد مینیاتوری، مسواکهای برقی، چراغهای مطالعه هوشمند و تایمرهای آشپزخانه.
- درایورهای روشنایی و نورپردازی: ساخت رقصنورهای کوچک، کنترلرهای ریسه LED آرجیبی (RGB) و کلیدهای لمسی روشنایی.
- اسباببازیهای الکترونیکی: مدیریت افکتهای صوتی/نوری و سیستم حرکتی ساده در اسباببازیهای هوشمند ارزانقیمت.
- مدارات شارژر و مدیریت باتری: پیادهسازی سیستمهای حفاظتی، نشانگرهای میزان شارژ باتری (LED Bar) و کنترل فرآیند شارژ پاوربانکهای کوچک.
- سنسورهای محیطی مستقل: پردازش اولیه سیگنال ورودی سنسورهایی مثل PIR (تشخیص حرکت) یا سنسورهای گاز و دما قبل از ارسال به سیستم مرکزی.
ویژگیهای مهم و مزایای رقابتی FT62F211-RB:
-
کاهش شدید هزینه تولید (Low BOM Cost): به دلیل وجود نوسانساز داخلی (کلاک)، خازنهای فیلتر داخلی و ریست سختافزاری درونی، این تراشه برای راهاندازی تقریباً به هیچ قطعه جانبی در اطراف خود نیاز ندارد.
-
سیستمهای تایمر پیشرفته: مجهز به تایمرهای ۸ بیتی و ۱۶ بیتی داخلی به همراه تایمر نگهبان (WDT) برای جلوگیری از قفل شدن میکروکنترلر در اثر نویز.
-
حالتهای مدیریت توان (Sleep Mode): جریان مصرفی در حالت خواب به شدت کاهش مییابد (در حد میکروآمپر)، که این ویژگی برای دستگاههای پرتابل و باتریخور حیاتی است.
-
پکیج SOP-8: این پکیج فشرده، فرآیند مونتاژ در خطوط تولید SMD را سرعت بخشیده و ابعاد فیبر مدار چاپی (PCB) را به حداقل میرساند.
نکات حیاتی در پروژهها و برنامهنویسی
- محدودیت حافظه: به دلیل حافظه فلاش ۱ کیلوبایتی و رم ۶۴ بایتی، کدهای نوشته شده باید به زبان اسمبلی (Assembly) یا زبان C کامپایلشده بسیار بهینه (مانند کامپایلرهای تایید شده FMD) باشند. نوشتن برنامههای تو در تو و استفاده از کتابخانههای حجیم در این تراشه امکانپذیر نیست.
- پروگرامر اختصاصی: برای پروگرام کردن این تراشه نیاز به ابزار و پروگرامرهای اختصاصی شرکت FMD (مانند سری FMD Link) دارید و با پروگرامرهای عمومی مثل پروگرامرهای AVR یا PIC سازگار نیست.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت میکروکنترلر FT62F211-RB، به موارد مورد نیاز خود دسترسی داشته باشید.
