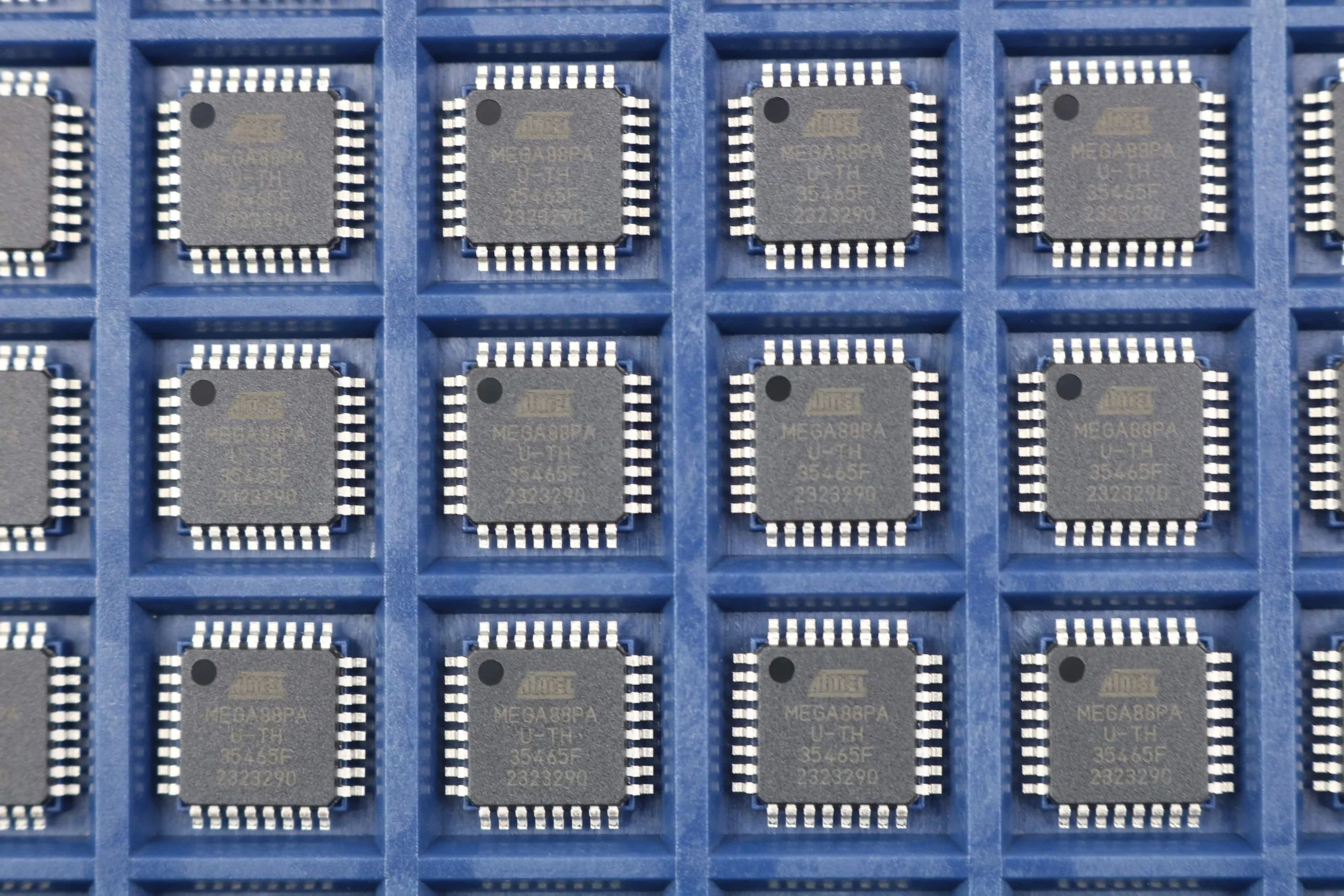

میکروکنترلر ATmega88PA-AU یکی از اعضای خانواده AVR شرکت Microchip (سابقاً Atmel) است. این میکروکنترلر 8 بیتی با حافظه نسبتاً بالا برای پروژههای متوسط و سیستمهای ساده مناسب است. این میکروکنترلر در پکیج SMD TQFP-32 عرضه میشود.
ویژگیهای ATmega88PA-AU
- حافظه فلش 8 کیلوبایتی
برای ذخیره کدهای نسبتا بزرگ و پیچیده مناسب است. با استفاده از 8 KB حافظه فلش، میتوانید برنامههای پیچیدهتر را روی این میکروکنترلر اجرا کنید. - 1 KB SRAM و 512 بایت EEPROM
با داشتن1KB SRAMو 512 بایت EEPROM، میتوانید دادهها را به صورت موقت و دائم ذخیره کنید. - ADC با دقت 10 بیتی
این میکروکنترلر دارای یک ADC 10 بیتی با 8 کانال ورودی است که برای اندازهگیری مقادیر آنالوگ مناسب است. - تایمرها و PWM
دارای 2 تایمر 8 بیتی و 1 تایمر 16 بیتی است که به شما این امکان را میدهد تا به راحتی دستگاههایی مانند موتورها، LEDها و دیگر سیستمها را کنترل کنید. - پشتیبانی از ارتباطات سریال
میکروکنترلر ATmega88PA-AU از USART، SPI و I2C (TWI) پشتیبانی میکند که برای ارتباط با دستگاههای دیگر و پروتکلهای مختلف بسیار مفید است.
کاربردهای میکروکنترلر ATmega88PA-AU
- سیستمهای کنترل ساده (روشن/خاموش، تایمرها)
- پروژههای رباتیک ساده و متوسط
- سیستمهای اندازهگیری (سنسورها، ورودیهای آنالوگ)
- طراحی سیستمهای اتوماسیون کوچک
- پروژههای IoT با توان مصرفی پایین
- سیستمهای رابط کاربری ساده (مثلاً با استفاده از LCD یا کلید)
برنامهنویسی و راهاندازی ATmega88PA
- پروگرام کردن میکروکنترلر:
برای برنامهنویسی ATmega88PA-AU میتوانید از پروگرامرهای ISP (مثل USBasp یا AVRISP mkII) استفاده کنید. - نرمافزارهای مورد استفاده:
- Atmel Studio / Microchip Studio: برای برنامهنویسی و دیباگینگ.
- Arduino IDE: میتوانید از این نرمافزار با افزودن پشتیبانی ATmega88PA استفاده کنید.
- AVR-GCC: اگر قصد استفاده از محیطهای کدنویسی بازتر دارید.

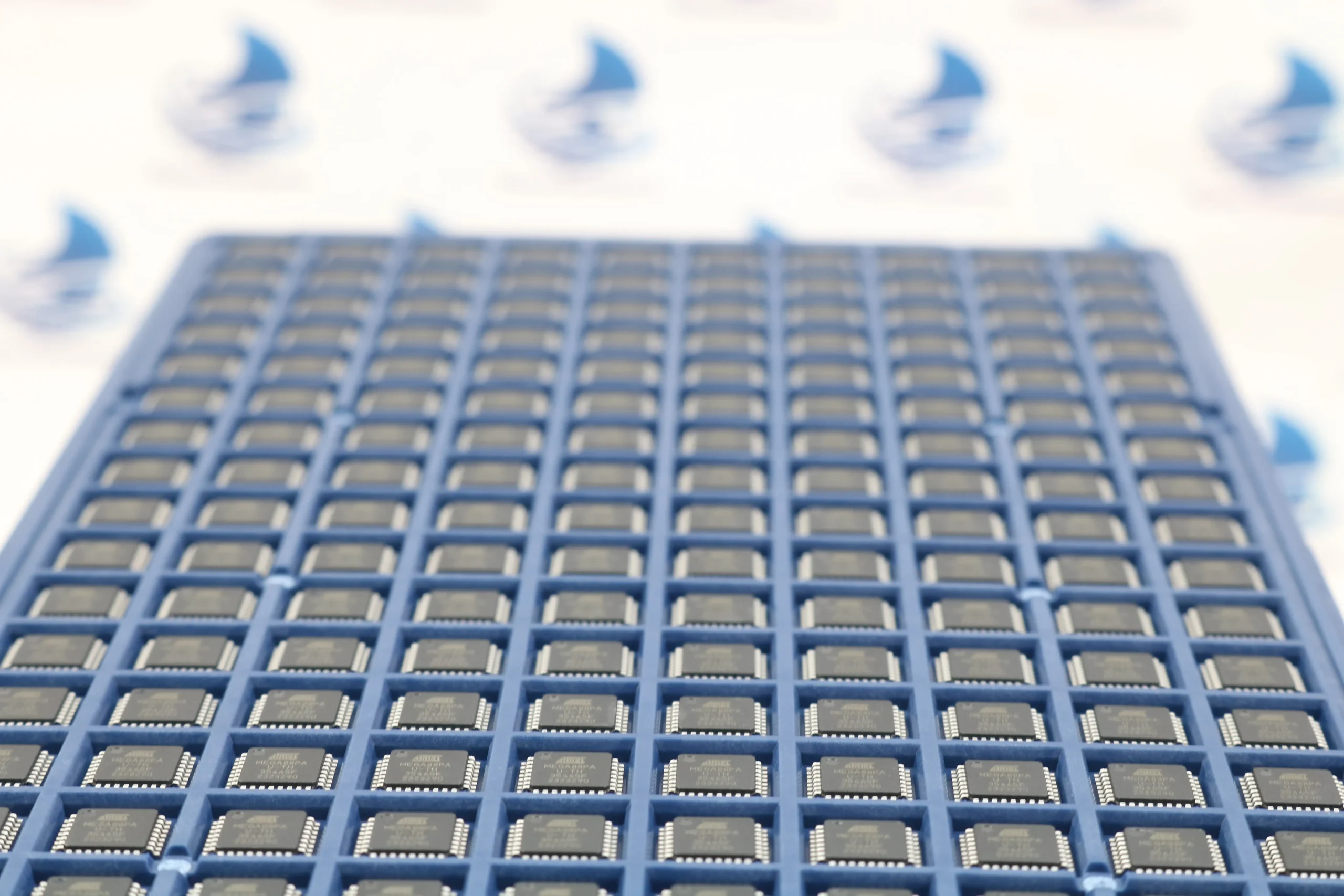

پکیج TQFP-32
TQFP (Thin Quad Flat Package) یک پکیج SMD با 4 ردیف پایه است که پایهها به صورت 0.8 میلیمتر از هم فاصله دارند. این پکیج مناسب برای دستگاههای کوچک و کمحجم است.
- گام پایهها: 0.8 میلیمتر
- ابعاد پکیج: 7×7 میلیمتر
در طراحی PCB برای این میکروکنترلر باید به footprint صحیح توجه کنید تا پایهها به درستی به مدار متصل شوند. همچنین استفاده از خازنهای مناسب (22pF) برای مدار کریستال و مدارهای فیلتر مناسب بسیار مهم است.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت اتمگا 88، به موارد مورد نیاز خود دسترسی داشته باشید.
