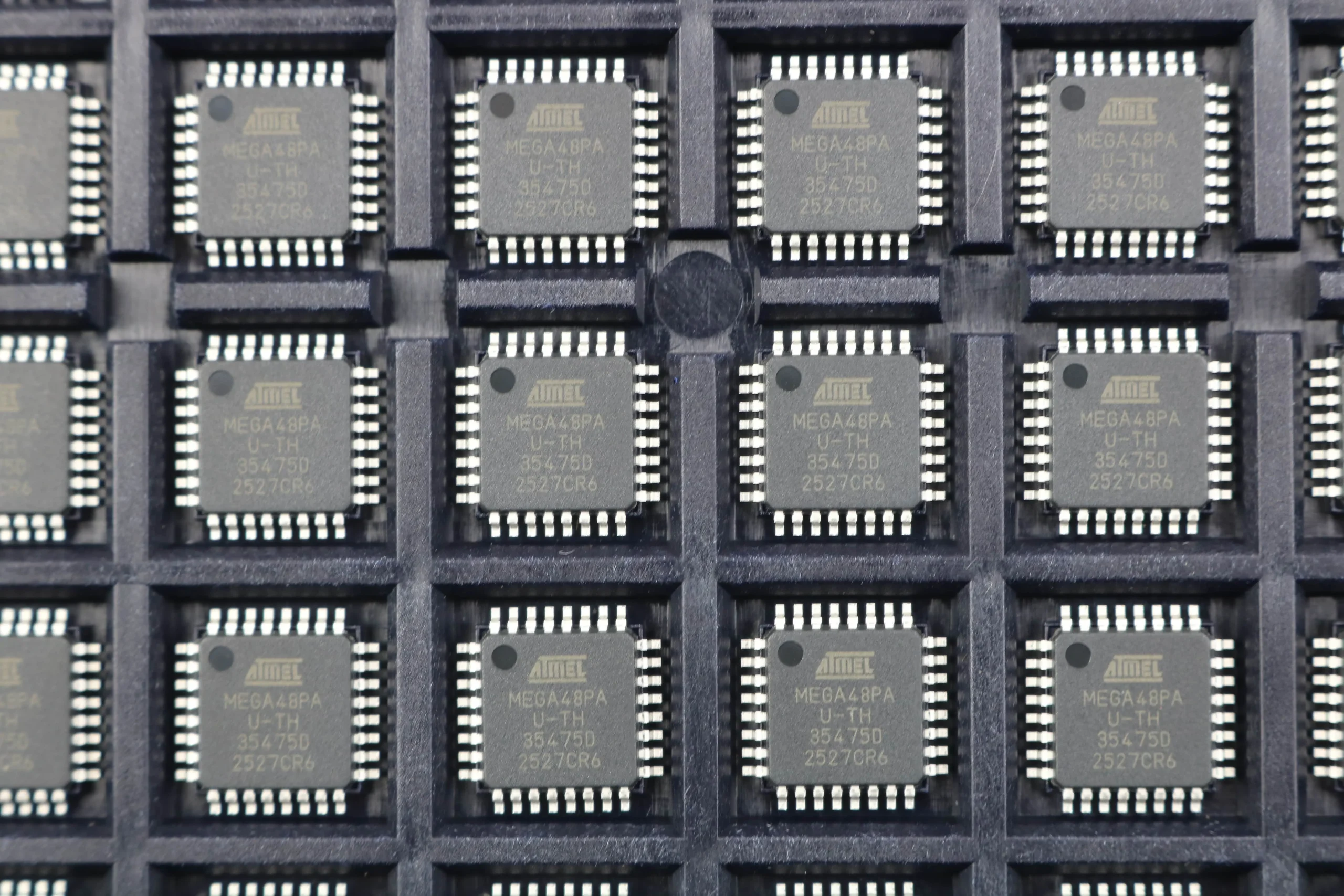

میکروکنترلر ATmega48PA-AU یکی از اعضای خانواده AVR شرکت Microchip (سابقاً Atmel) است. این نسخه در پکیج SMD نوع TQFP-32 عرضه میشود و از نظر سختافزاری و عملکردی بسیار مشابه مدلهای ATmega88 و ATmega168 است، با این تفاوت که این میکروکنترلر حافظهی فلش کمتری دارد.
تفاوت ATMEGA48PA با مدلهای مشابه
| مدل | حافظه فلش | SRAM | EEPROM |
|---|---|---|---|
| ATmega48PA | 4 KB | 512 B | 256 B |
| ATmega88PA | 8 KB | 1 KB | 512 B |
| ATmega168PA | 16 KB | 1 KB | 512 B |
| ATmega328P | 32 KB | 2 KB | 1 KB |
بنابراین ATmega48PA بیشتر برای کاربردهای سادهتر مناسب است که به حافظه کمتری نیاز دارند.
برنامهنویسی و راهاندازی میکروکنترلر ATMEGA48PA-AU
- قابل پروگرام از طریق ISP (In-System Programming) با پروگرامرهای رایج AVR
- قابل استفاده در محیطهای:
- Atmel Studio / Microchip Studio
- AVR-GCC
- یا حتی Arduino IDE (در صورت افزودن پشتیبانی در فایلهای board definition)
کاربردهای میکروکنترلر ATMEGA48PA-AU پکیج SMD TQFP-32
- کنترلرهای ساده صنعتی
- سیستمهای اندازهگیری
- پروژههای رباتیک سبک
- کنترل LED، موتور، یا سنسور
- سیستمهای IoT با توان مصرفی پایین
نکات مونتاژ
- پکیج TQFP-32 برای مونتاژ SMD طراحی شده است.
- گام پایهها 0.8mm است.
- در طراحی PCB حتماً کریستال خارجی (مثلاً 16 MHz) و خازنهای 22pF نزدیک پایههای XTAL1 و XTAL2 در نظر بگیر.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت اتمگا 48، به موارد مورد نیاز خود دسترسی داشته باشید.
