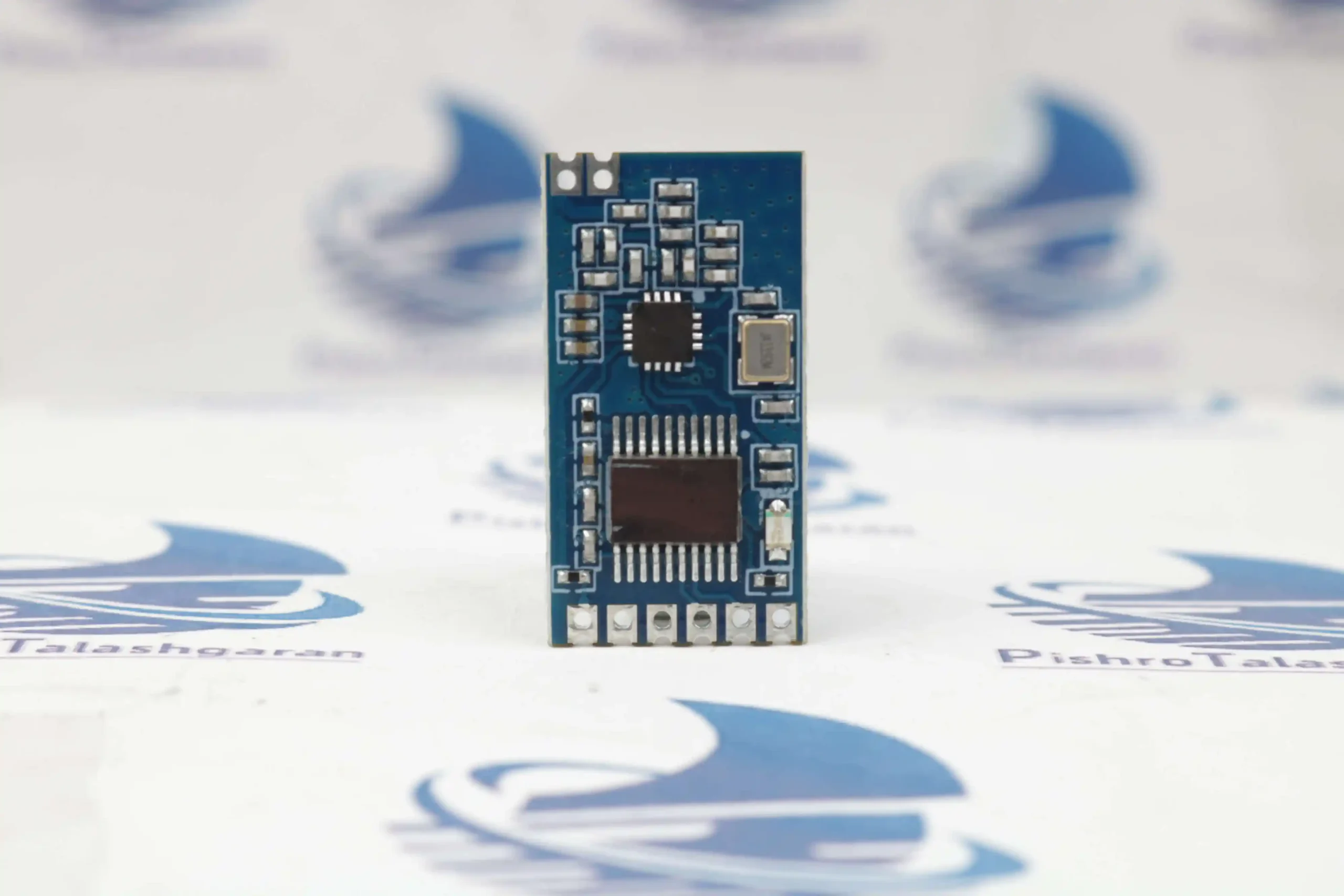

ماژول فرستنده و گیرنده بیسیم MRF320-TR یک ماژول فرستنده گیرنده وایرلس 433mhz با مدولاسیون GFSK و رابط ارتباطی سریال TTL (UART) است. این ماژول فرستنده وایرلس با هدف ساده‌سازی ارتباطات بیسیم طراحی شده و امکان انتقال داده‌های شفاف (Transparent Data Transmission) و کنترل از راه دور را بدون نیاز به درگیر شدن با پروتکل‌های پیچیده رادیویی فراهم می‌سازد.
ویژگی‌های مهم و مشخصات فنی MRF320-TR ماژول فرستنده و گیرنده بی سیم MRF320-TR فرکانس 433MHz:
-
مدولاسیون و فرکانس کاری: پشتیبانی از مدولاسیون GFSK در باند ISM فرکانس 433MHz با قابلیت تنظیم در ۴۰ کانال مجزا (از 423.92MHz تا 443.92MHz).
-
برد ارتباطی: حداکثر برد دید مستقیم (Line of Sight) تا ۱۰۰۰ متر (در سرعت transmission 600bps و محیط باز بدون نویز).
-
ولتاژ و جریان مصرفی:
-
ولتاژ کاری: 2.8V تا 3.6V (ولتاژ نامی 3.3V).
-
جریان ارسال (TX): 75mA در حداکثر توان (+20dBm).
-
جریان دریافت (RX): 11mA.
-
جریان حالت خواب (Sleep): حدود 0.7uA.
-
-
توان خروجی و حساسیت دریافت:
-
توان ارسال قابل تنظیم از -10dBm تا +20dBm (حداکثر 100mW).
-
حساسیت گیرندگی بالا تا -120dBm در سرعت 0.6kbps.
-
-
باودریت و نرخ انتقال: پشتیبانی از سرعت‌های سریال 600, 1200, 2400, 4800, 9600, 19200 و 38400bps.
-
ابعاد و پکیج: ساختار کوچک SMD با ابعاد 24.70mm × 13.10mm.
کاربردهای اصلی ماژول MRF320-TR:
این ماژول فرستنده گیرنده jmr به دلیل کاربری آسان و برد مناسب، در پروژه‌های مختلف صنعتی و تجاری استفاده می‌شود:
-
سیستم‌های کنترل از راه دور: طراحی ماژول فرستنده و گیرنده ریموت برای درب‌های اتوماتیک، کلیدهای هوشمند و کرکره‌ها.
-
هوشمندسازی ساختمان (Smart Home): کنترل تجهیزات روشنایی، سرمایش/گرمایش و سنسورهای خانگی.
-
اتوماسیون و کنترل صنعتی: مانیتورینگ تجهیزات، خطوط تولید و کنترل ربات‌ها.
-
جمع‌آوری داده (Data Acquisition): ارسال داده‌های سنسورها، کنتورهای هوشمند و سیستم‌های تلمتری به صورت بیسیم.
پایه ها (Pinout) و حالات کاری (Operating Modes) ماژول RF:

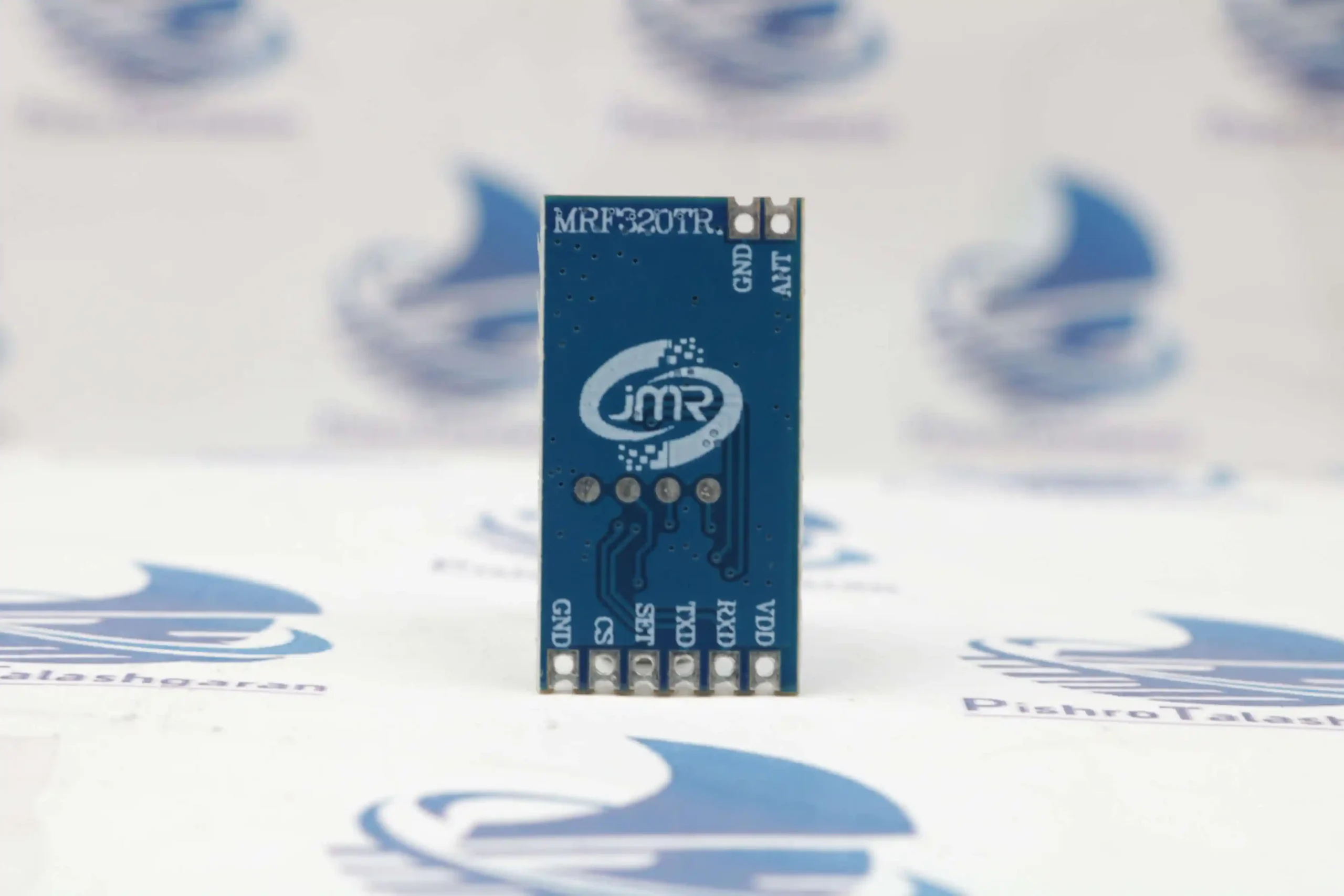

مشخصات پایه‌ها
| شماره پایه | نام پایه | عملکرد | توضیح |
| ۱ | VCC | تغذیه |
2.8V تا 3.6V (پیش‌فرض 3.3V)
|
| ۲ | RXD | ورودی داده |
دریافت داده سریال TTL از میکروکنترلر
|
| ۳ | TXD | خروجی داده |
ارسال داده سریال TTL به میکروکنترلر
|
| ۴ | SET | پیکربندی |
اتصال به GND برای ورود به تنظیمات / شناور یا high برای مد شفاف
|
| ۵ | CS | فعال‌ساز / Sleep |
اتصال به GND برای حالت کاری / High یا شناور برای حالت خواب
|
| ۶ | GND | زمین |
اتصال به زمین مدار
|
| ۷ | ANT | آنتن |
محل اتصال آنتن خارجی 433MHz
|
مد‌های کاری
-
مد شفاف (Communication Mode): پایه
CSمتصل به GND و پایهSETبه صورت high یا شناور. داده‌های دریافتی از سریال عیناً بیسیم ارسال می‌شوند. -
مد کم‌مصرف (Sleep Mode): پایه
CSشناور یا high. جریان مصرفی به 0.7uA کاهش می‌یابد. -
مد تنظیمات (Setting Mode): پایه‌های
CSوSETهر دو متصل به GND. در این حالت تنظیمات با نرخ باود 9600 و فرمت 8N1 ارسال می‌شوند.
نحوه محاسبه فرکانس کانال‌ها (فرمول) در ماژول rf 433:
فرکانس هر کانال کاری این ماژول 433mhz از فرمول زیر محاسبه می‌شود (کانال‌ها از شماره ۰ تا ۴۰ متغیر هستند):
فرکانس (بر حسب مگاهرتز) = 423.92 + (شماره کانال × 0.5)-
مثال: برای کانال پیش‌فرض ۲۰ (0x14):
423.92 + (20 × 0.5) = 433.92 مگاهرتز
سوالات متداول (FAQ)
۱. چرا دو ماژول MRF320-TR با یکدیگر ارتباط برقرار نمی‌کنند؟
-
پاسخ: مطمئن شوید که Net ID، فرکانس (شماره کانال) و باودریت سریال در هر دو ماژول کاملاً یکسان تنظیم شده باشند. همچنین بررسی کنید که پایه
SETپس از تنظیمات، از حالت low خارج شده و high یا شناور باشد.
۲. حداکثر طول هر پکت داده دریافتی در این ماژول فرستنده گیرنده چقدر است؟
-
پاسخ: ماژول داده‌ها را در پکت‌های حداکثر ۴۹ بایتی بسته‌بندی و ارسال می‌کند. بافر داخلی ماژول تا ۱۴۷ بایت داده را ذخیره می‌کند؛ بنابراین توصیه می‌شود در هر بار ارسال متوالی بیش از ۱۴۷ بایت به پورت سریال داده داده نشود.
۳. چگونه ماژول را در کم‌مصرف‌ترین حالت ممکن قرار دهیم؟
-
پاسخ: با قرار دادن پایه
CSدر سطح منطقی High یا رها کردن آن (شناور)، ماژول وارد مد Sleep شده و جریان مصرفی آن به حدود 0.7uA می‌رسد.
۴. فرمت ارسال دستورات تنظیمات چگونه است؟
-
پاسخ: تمام دستورات با بایت
0xAAشروع می‌شوند و با بایت CheckSum (حاصل‌جمع ۸ بیت پایین تمام بایت‌های قبلی) پایان می‌یابند. پایهSETنیز در زمان ارسال دستورات حتماً باید به GND متصل باشد.
جهت بررسی دقیق تر و دریافت اطلاعات کاملتر میتوانید به دیتاشیت ماژول MRF320-TR مراجعه کنید.
