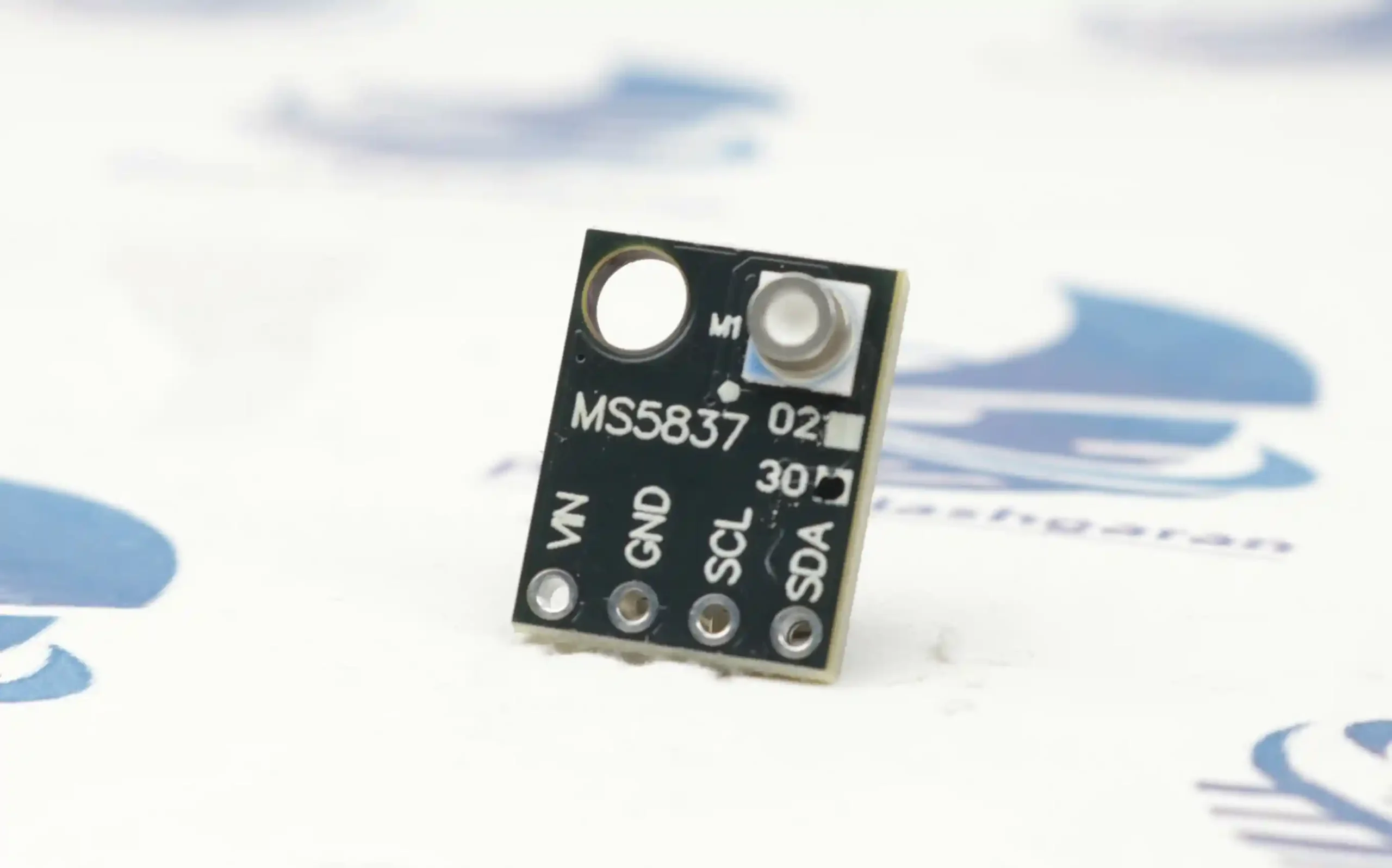

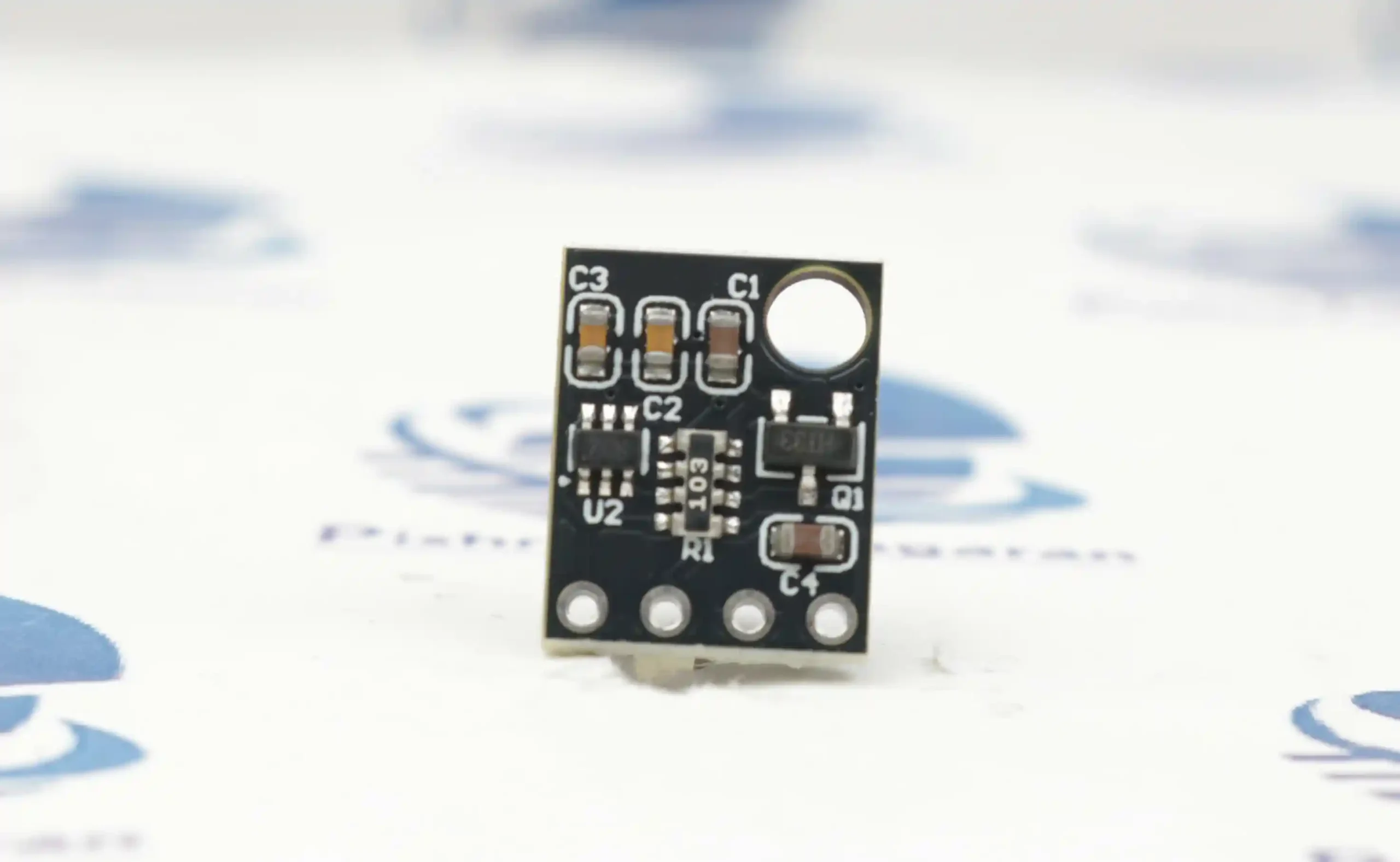

ماژول اندازه‌گیری فشار و دما آب MS5837-30BA یک حسگر دیجیتال بسیار کوچک و دقیق از شرکت TE Connectivity است که برای اندازه‌گیری فشار و دما در سیستم‌های اندازه‌گیری عمق آب طراحی شده است. این ماژول الکترونیکی با بهره‌گیری از مبدل آنالوگ به دیجیتال ۲۴ بیتی و رابط ارتباطی I2C، داده‌های فشار و دما را به‌صورت دیجیتال در اختیار میکروکنترلر قرار می‌دهد.
ماژول فشار سنج آب MS5837-30BA با محدوده اندازه‌گیری فشار ۰ تا ۳۰ بار، برای ساخت تجهیزات اندازه‌گیری عمق، رایانه‌های غواصی، ابزارهای قابل‌حمل و پروژه‌های الکترونیکی مبتنی بر اندازه‌گیری فشار آب مناسب است. دقت تفکیک عمق این حسگر در آب حدود ۰٫۲ سانتی‌متر اعلام شده است؛ البته این مقدار به معنی دقت مطلق اندازه‌گیری عمق در تمام شرایط نیست.
یکی از مزیت‌های مهم این قطعه، اندازه بسیار کوچک آن، یعنی حدود ۳٫۳ × ۳٫۳ × ۲٫۷۵ میلی‌متر است. همچنین، ساختار ژل‌پوش و درپوش فلزی از حسگر محافظت می‌کنند و امکان استفاده از آن را در کاربردهای مرتبط با آب فراهم می‌سازند.
این سنسور علاوه بر اندازه‌گیری فشار، دمای خود را نیز اندازه می‌گیرد؛ بنابراین برای دریافت اطلاعات فشار و دما نیازی به استفاده از یک حسگر دمای جداگانه نیست. بااین‌حال، اگر دمای خود آب باید با دقت مشخصی اندازه‌گیری شود، لازم است شرایط نصب و زمان رسیدن حسگر به تعادل دمایی نیز در نظر گرفته شود.
جدول مشخصات فنی ماژول اندازه‌گیری فشار آب MS5837-30BA:
مشخصات زیر بر اساس دیتاشیت رسمی MS5837-30BA از شرکت TE Connectivity تنظیم شده‌اند.
| ویژگی | مشخصات فنی |
|---|---|
| نام محصول | ماژول اندازه‌گیری فشار و دما آب MS5837-30BA |
| سازنده حسگر | TE Connectivity |
| نوع حسگر | دیجیتال فشار و دما |
| فناوری اندازه‌گیری | حسگر پیزومقاومتی (Piezoresistive) |
| محدوده اندازه‌گیری فشار | ۰ تا ۳۰ بار |
| محدوده دمای کاری | ۲۰- تا ۸۵+ درجه سانتی‌گراد |
| ولتاژ تغذیه مجاز | ۱٫۵ تا ۳٫۶ ولت DC |
| ولتاژ تغذیه معمول | ۳ ولت |
| مبدل آنالوگ به دیجیتال | ۲۴ بیتی از نوع دلتا سیگما (ΔΣ) |
| رابط ارتباطی | I2C |
| آدرس ۷ بیتی I2C | 0x76 |
| حداکثر فرکانس کلاک I2C | ۴۰۰ کیلوهرتز |
| وضوح تفکیک عمق در آب | حدود ۰٫۲ سانتی‌متر |
| وضوح اندازه‌گیری فشار RMS | تا ۰٫۲۰ میلی‌بار در OSR=8192 |
| دقت مطلق فشار در بازه ۰ تا ۶ بار | ±۵۰ میلی‌بار در دمای ۰ تا ۴۵ درجه |
| دقت مطلق دما | حدود ±۴ درجه سانتی‌گراد در محدوده ۲۰- تا ۸۵+ درجه |
| مصرف جریان در حالت آماده‌به‌کار | معمولاً حدود ۰٫۰۱ میکروآمپر در شرایط دیتاشیت |
| حداکثر جریان پیک هنگام تبدیل | حدود ۱٫۲۵ میلی‌آمپر |
| ابعاد بدنه حسگر | ۳٫۳ × ۳٫۳ × ۲٫۷۵ میلی‌متر |
| تعداد پایه‌ها | ۴ پایه |
| نوع اتصال | VDD، GND، SCL و SDA |
| محافظت بدنه | ژل محافظ و درپوش فلزی |
| کاربرد شاخص | اندازه‌گیری فشار و عمق آب |
نکته درباره دقت: دقت مطلق فشار به محدوده فشار و دمای محیط بستگی دارد. برای مثال، دیتاشیت در محدوده فشار ۰ تا ۳۰ بار و دمای ۰ تا ۴۵ درجه سانتی‌گراد، خطای مطلقی در حدود ±۲۰۰ میلی‌بار مشخص می‌کند. بنابراین وضوح بالا را نباید با دقت مطلق یکسان دانست.
ویژگی‌ها و مزایای ماژول فشار سنج آب MS5837-30BA:
- اندازه‌گیری فشار تا ۳۰ بار: این سنسور برای اندازه‌گیری فشار در محدوده ۰ تا ۳۰ بار طراحی شده است و می‌تواند در سیستم‌هایی که به اندازه‌گیری فشار مرتبط با عمق آب نیاز دارند استفاده شود. محدوده فشار بالا، آن را برای برخی تجهیزات زیرآبی و ابزارهای اندازه‌گیری عمق مناسب می‌کند.
- اندازه‌گیری هم‌زمان فشار و دما: ماژول MS5837-30BA داده‌های دیجیتال فشار و دما را ارائه می‌دهد. در نتیجه، طراحان می‌توانند از یک قطعه برای دریافت هر دو مقدار استفاده کنند و نیاز به حسگر دمای مجزا را در بسیاری از پروژه‌ها کاهش دهند.
- ارتباط دیجیتال I2C : ارتباط I2C با استفاده از دو خط سیگنال
SDAوSCLانجام می‌شود. این ویژگی اتصال حسگر به میکروکنترلرهایی مانند Arduino، ESP32 و سایر کنترلرهای دارای رابط I2C را آسان می‌کند؛ البته باید ولتاژ منطقی کنترلر با محدوده مجاز حسگر سازگار باشد. - مبدل ۲۴ بیتی و ضرایب کالیبراسیون کارخانه‌ای : این قطعه از مبدل ۲۴ بیتی استفاده می‌کند و ضرایب کالیبراسیون اختصاصی هر حسگر در حافظه داخلی آن ذخیره شده‌اند. میکروکنترلر باید داده‌های خام و ضرایب کالیبراسیون را بخواند و محاسبات جبران‌سازی فشار و دما را انجام دهد تا مقادیر نهایی به دست آیند.
- ابعاد کوچک و مصرف انرژی پایین : ابعاد بسیار کوچک این حسگر، استفاده از آن را در تجهیزات قابل‌حمل، ابزارهای پوشیدنی و بردهای فشرده ممکن می‌کند. جریان مصرفی در حالت آماده‌به‌کار نیز بسیار پایین است؛ هرچند مصرف واقعی به تعداد دفعات نمونه‌برداری و تنظیم OSR وابسته خواهد بود.
- ساختار محافظت‌شده برای کاربردهای مرتبط با آب : ساختار ژل‌پوش و درپوش فلزی به محافظت از حسگر کمک می‌کنند. بااین‌حال، این ویژگی به معنی مناسب‌بودن قطعه برای هر نوع نصب زیرآبی، غوطه‌وری نامحدود یا تمام محیط‌های شیمیایی نیست؛ شرایط نصب و آب‌بندی باید مطابق دیتاشیت بررسی شود.
کاربردهای مهم ماژول اندازه‌گیری فشار و دما آب MS5837:
۱. رایانه‌های غواصی و اندازه‌گیری عمق
یکی از کاربردهای اصلی این حسگر، استفاده در رایانه‌های غواصی و ابزارهای دیجیتال اندازه‌گیری عمق آب است. اطلاعات فشار می‌تواند با توجه به شرایط آب و الگوریتم نرم‌افزاری به عمق تقریبی تبدیل شود.
۲. ربات‌های زیرآبی و تجهیزات اندازه‌گیری عمق
در پروژه‌های رباتیک زیرآبی و سامانه‌های کنترل عمق، می‌توان از ماژول فشار آب برای پایش تغییرات فشار و تخمین عمق استفاده کرد؛ مشروط بر اینکه محدوده فشار و شرایط آب‌بندی با پروژه سازگار باشند.
۳. پروژه‌های میکروکنترلری و اینترنت اشیا
به کمک رابط I2C می‌توان داده‌های فشار و دما را به میکروکنترلر منتقل کرد و در پروژه‌های ثبت داده، پایش فشار یا نمایش اطلاعات روی نمایشگر به کار برد.
۴. تجهیزات قابل‌حمل و پوشیدنی
ابعاد کوچک و مصرف انرژی پایین، این حسگر را برای طراحی تجهیزات فشرده و ابزارهای پوشیدنی که به سنجش فشار نیاز دارند مناسب می‌کند.
نحوه اتصال ماژول MS5837-30BA به میکروکنترلر:
این حسگر از رابط I2C استفاده می‌کند و چهار پایه اصلی دارد:
| پایه | عملکرد |
|---|---|
VDD |
تغذیه مثبت، در محدوده ۱٫۵ تا ۳٫۶ ولت |
GND |
زمین مدار |
SCL |
خط کلاک ارتباط I2C |
SDA |
خط انتقال داده I2C |
در طراحی مدار، رعایت نکات زیر اهمیت دارد:
- ولتاژ تغذیه نباید از محدوده مجاز ۱٫۵ تا ۳٫۶ ولت خارج شود.
- طبق دیتاشیت، یک خازن سرامیکی حداقل ۱۰۰ نانوفاراد باید تا حد امکان نزدیک پایه
VDDقرار گیرد. - آدرس ۷ بیتی I2C این حسگر
0x76است. - برای محاسبه صحیح فشار و دما، نرم‌افزار باید ضرایب کالیبراسیون ذخیره‌شده در PROM را بخواند و الگوریتم جبران‌سازی را اجرا کند.
سؤالات متداول درباره ماژول اندازه‌گیری فشار آب MS5837-30BA:
۱. ماژول MS5837-30BA چه چیزی را اندازه‌گیری می‌کند؟
این حسگر فشار و دما را اندازه‌گیری می‌کند و مقادیر دیجیتال آنها را از طریق رابط I2C در اختیار میکروکنترلر قرار می‌دهد. از داده فشار می‌توان برای تخمین عمق آب نیز استفاده کرد.
۲. حداکثر فشار قابل اندازه‌گیری این ماژول چقدر است؟
محدوده اندازه‌گیری مشخص‌شده در دیتاشیت از ۰ تا ۳۰ بار است. این مقدار با فشار مجاز برای استفاده دائمی یا فشار قابل‌تحمل در تمام شرایط یکسان نیست؛ برای انتخاب کاربرد باید مشخصات فشار کاری و اضافه‌فشار جداگانه بررسی شوند.
۳. آیا ماژول فشار سنج آب MS5837-30BA ضدآب است؟
ساختار این حسگر با ژل محافظ و درپوش فلزی برای مقاومت در برابر آب طراحی شده است. بااین‌حال، نباید بدون بررسی شرایط نصب و آب‌بندی، آن را برای غوطه‌وری نامحدود یا هر عمقی مناسب دانست.
۴. آیا می‌توان این ماژول را به آردوینو متصل کرد؟
بله، در صورت استفاده از تغذیه و سطح ولتاژ منطقی سازگار، می‌توان آن را از طریق رابط I2C به آردوینو یا میکروکنترلرهای دیگر متصل کرد. توجه داشته باشید که همه بردهای آردوینو از نظر ولتاژ منطقی یکسان نیستند و ممکن است به مبدل سطح ولتاژ نیاز داشته باشند.
۵. آیا این حسگر به میکروکنترلر نیاز دارد؟
برای خواندن داده‌ها و محاسبه مقادیر نهایی فشار و دما، معمولاً به یک میکروکنترلر یا پردازنده دارای رابط I2C نیاز است. حسگر به‌تنهایی خروجی دیجیتال فشار و دما را بدون انجام مراحل ارتباطی و محاسبات نرم‌افزاری در قالب یک نمایشگر آماده ارائه نمی‌کند.
۶. آیا MS5837-30BA دما را نیز اندازه‌گیری می‌کند؟
بله. این قطعه خروجی دیجیتال دما دارد؛ بنابراین در بسیاری از پروژه‌ها نیازی به افزودن حسگر جداگانه برای اندازه‌گیری دمای خود حسگر نیست. اگر هدف اندازه‌گیری دقیق دمای آب باشد، محل نصب و زمان پاسخ حرارتی نیز اهمیت دارند.
۷. ولتاژ تغذیه این ماژول چقدر است؟
ولتاژ تغذیه مجاز طبق دیتاشیت بین ۱٫۵ تا ۳٫۶ ولت DC است و مقدار معمول آن ۳ ولت ذکر شده است. اتصال مستقیم به خروجی ۵ ولتی بدون مدار سازگارکننده توصیه نمی‌شود.
۸. تفاوت وضوح اندازه‌گیری با دقت فشار چیست؟
وضوح نشان می‌دهد حسگر قادر است چه تغییرات کوچکی را تشخیص دهد؛ اما دقت مطلق مشخص می‌کند مقدار اندازه‌گیری‌شده چقدر به مقدار واقعی نزدیک است. بنابراین وضوح تفکیک عمق ۰٫۲ سانتی‌متر به معنی تضمین خطای نهایی کمتر از ۰٫۲ سانتی‌متر در همه شرایط نیست.
۹. آدرس I2C ماژول MS5837-30BA چیست؟
آدرس ۷ بیتی این حسگر 0x76 است. در پیاده‌سازی نرم‌افزار، باید توجه داشت که بعضی کتابخانه‌ها آدرس ۷ بیتی را دریافت می‌کنند و بعضی پروتکل‌ها آدرس را به شکل دیگری نمایش می‌دهند.
۱۰. آیا این ماژول برای اندازه‌گیری سطح آب مخزن مناسب است؟
این حسگر مستقیماً سطح آب را اندازه نمی‌گیرد، بلکه فشار را اندازه‌گیری می‌کند. در صورت طراحی مناسب، می‌توان از تغییر فشار هیدرواستاتیک برای محاسبه ارتفاع ستون آب استفاده کرد؛ اما برای انتخاب آن باید محدوده فشار، نوع نصب، چگالی مایع و الزامات آب‌بندی بررسی شوند.
جمع‌بندی
ماژول اندازه‌گیری فشار و دما آب MS5837-30BA یک حسگر دیجیتال کوچک با رابط I2C، مبدل ۲۴ بیتی و محدوده اندازه‌گیری فشار ۰ تا ۳۰ بار است. این قطعه برای پروژه‌های اندازه‌گیری عمق آب، رایانه‌های غواصی، سامانه‌های زیرآبی و تجهیزات الکترونیکی فشرده کاربرد دارد. پیش از خرید، محدوده فشار موردنیاز، ولتاژ تغذیه، دقت مطلق و شرایط نصب و آب‌بندی را با مشخصات پروژه و دیتاشیت ماژول MS5837-30BA مقایسه کنید.
