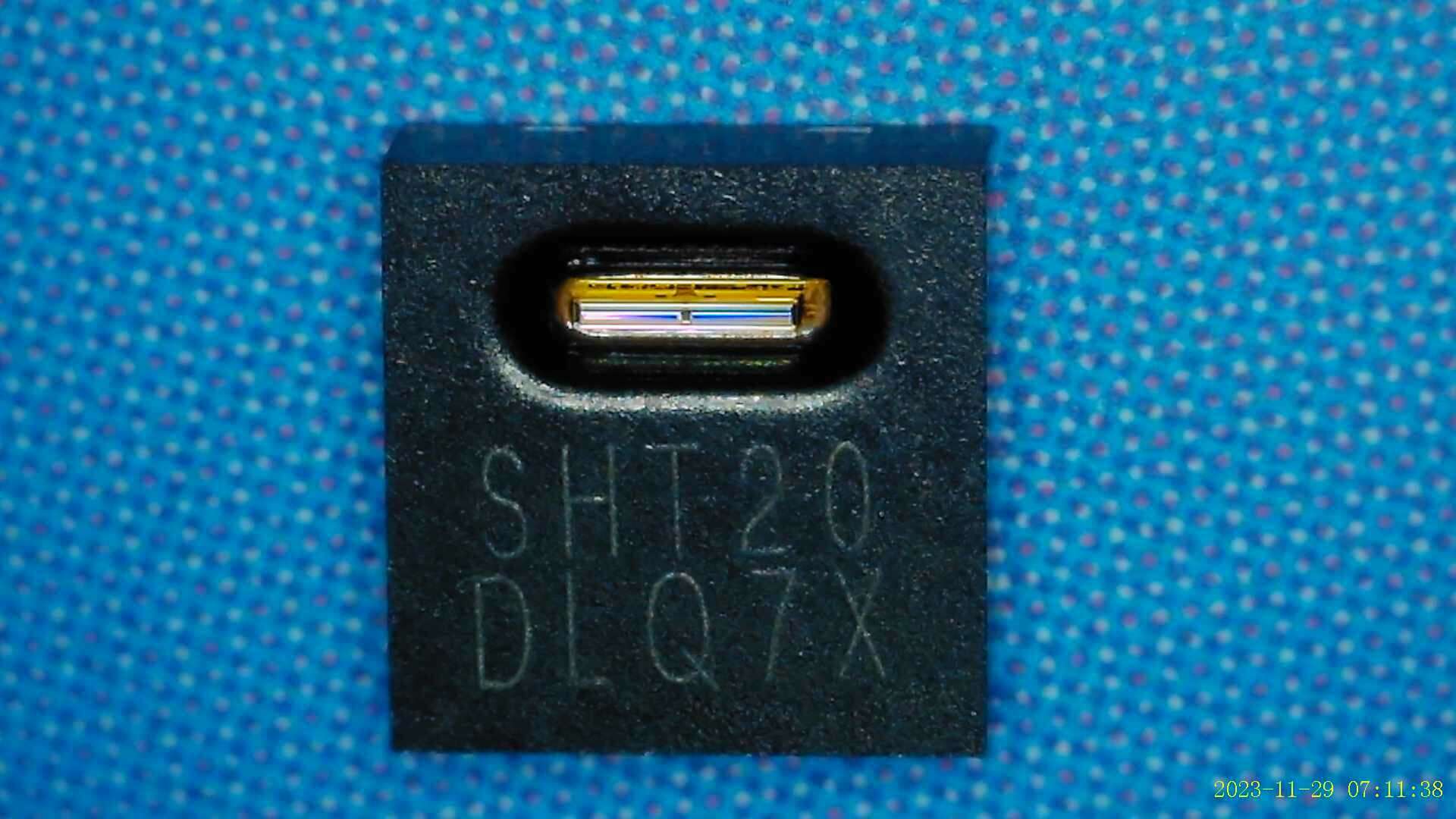

سنسور دما و رطوبت SHT20 یک حسگر دقیق، دیجیتال و صنعتی ساخت کمپانی Sensirion است که بر پایه فناوری CMOSens طراحی شده و گزینه‌ای عالی برای جایگزینی حسگرهای آنالوگ و غیردقیق قدیمی محسوب می‌شود. این سنسور الکترونیکی به عنوان یک سنسور دما و رطوبت با خروجی دیجیتال و ارتباط I2C پکیج SMD، با ابعاد بسیار کوچک و مصرف انرژی پایین، امکان پایش مداوم و پایدار پارامترهای محیطی را در مدارهای الکترونیکی فراهم می‌سازد.
مشخصات فنی و ویژگی‌های اصلی سنسور دما و رطوبت SHT20 :
| مشخصه فنی | مقدار / توضیحات |
| تراشه اصلی | SHT20 |
| پروتکل ارتباطی | I2C (رابط دیجیتال دو سیمی) |

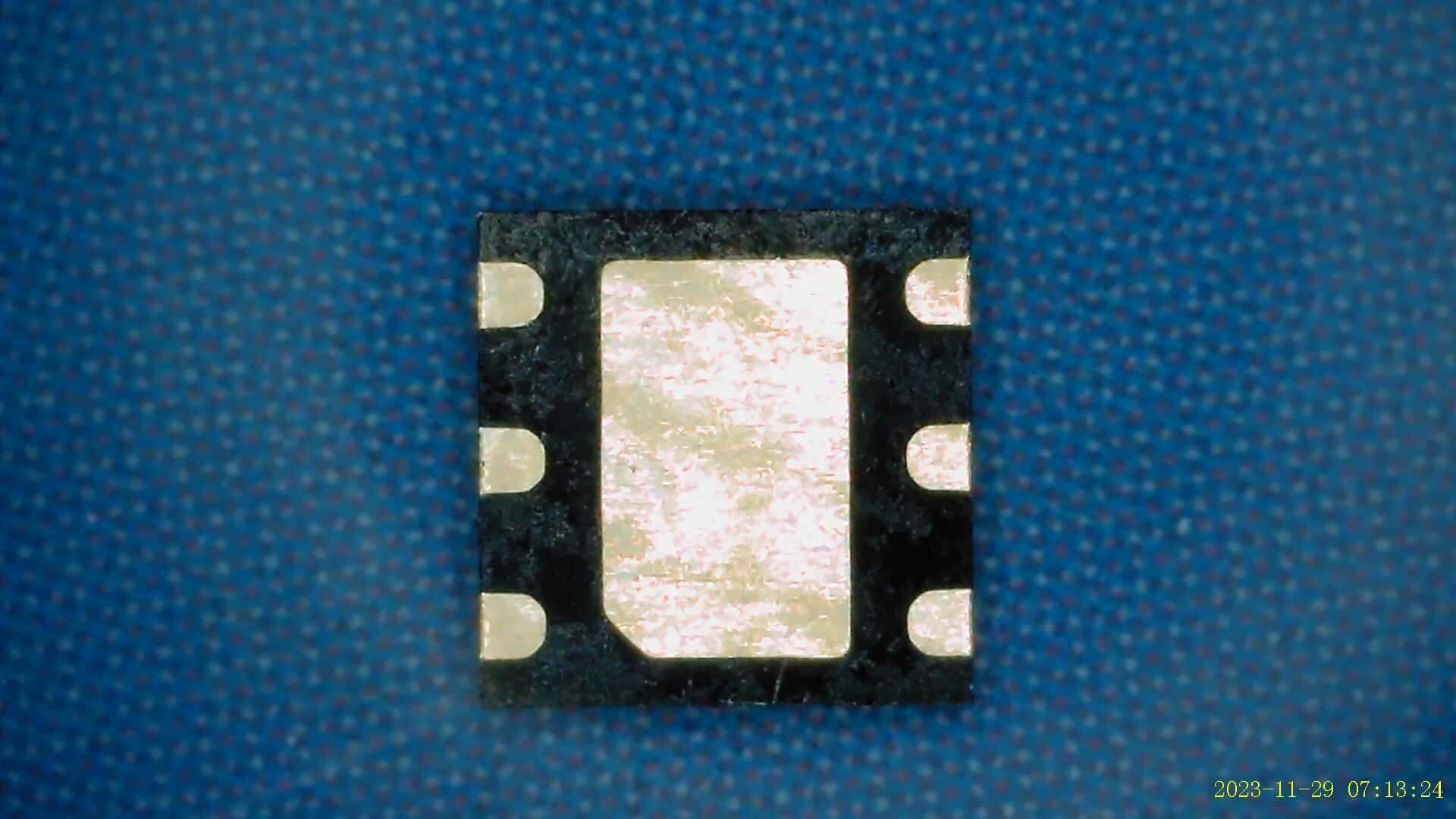

| نوع پکیج | DFN 3x3mm (نصب سطحی / SMD) |
| ولتاژ کاری (تغذیه) | 2.1 ولت تا 3.6 ولت DC (پیشنهادی 3.3 ولت) |
| محدوده سنجش رطوبت | 0% تا 100% RH (دقت ±3% RH) |
| محدوده سنجش دما | -40 تا +125 درجه سانتی‌گراد (دقت ±0.3°C) |
| توان مصرفی | حدود 3.2 میکرووات (در حالت مصرف بهینه) |
-
کالیبراسیون کامل کارخانه‌ای: داده‌های خروجی سنسور به صورت کاملاً دیجیتال و کالیبره‌شده ارائه می‌شوند و نیازی به تنظیم مجدد توسط کاربر ندارند.
-
پایداری بالا در برابر نویز: پروتکل ارتباطی I2C باعث انتقال ایمن داده‌ها بدون افت کیفیت در مسافت‌های کوتاه می‌شود.
-
طراحی مینیاتوری: پکیج SMD این امکان را می‌دهد تا بردهایی با بالاترین تراکم قطعات و حداقل اشغال فضا طراحی شوند.
-
سرعت پاسخ‌دهی بالا: قابلیت نمونه‌برداری سریع با بالاترین دقت تفکیک (12 بیت برای رطوبت و 14 بیت برای دما).
کاربردهای اصلی سنسور SHT20 :
دقت بالای سنسور sht20 موجب شده تا در صنایع مختلفی مورد استفاده قرار گیرد:
-
اتوماسیون کشاورزی و جوجه‌کشی: پایش دقیق دما و رطوبت در گلخانه‌ها، سالن‌های پرورش قارچ و دستگاه‌های جوجه‌کشی حساس.
-
سیستم‌های تهویه مطبوع (HVAC): کنترل هوشمند دمای محیط و تنظیم میزان رطوبت در تجهیزات خانگی و صنعتی.
-
ایستگاه‌های هواشناسی و اینترنت اشیاء (IoT): جمع‌آوری و ارسال دیجیتال داده‌های محیطی در بردهای هوشمند شارژی.
-
تجهیزات پزشکی و آزمایشگاهی: نگهداری داروها و تجهیزات حساس به تغییرات رطوبت و دما.
سوالات متداول (FAQ)
۱. آدرس I2C سنسور SHT20 چقدر است؟
آدرس سخت‌افزاری استاندارد این سنسور روی گذرگاه I2C برابر با 0x40 (به صورت 7 بیتی) است.
۲. آیا می‌توان این سنسور را مستقیماً به تغذیه 5 ولت متصل کرد؟
خیر؛ ولتاژ کاری این سنسور حداکثر 3.6 ولت است. اتصال مستقیم آن به ولتاژ 5 ولت باعث سوختن تراشه می‌شود. برای اتصال به میکروکنترلرهای 5 ولتی (مانند آردوینو Uno) باید از رگولاتور 3.3 ولت و مبدل سطح منطقی (Logic Level Converter) استفاده شود.
۳. تفاوت سنسور sht20 با مدل‌های سری DHT (مانند DHT11 یا DHT22) چیست؟
سنسور SHT20 از پروتکل استاندارد I2C پشتیبانی می‌کند، سرعت پاسخ‌دهی به مراتب بالاتری دارد، دقت و پایداری آن در طول زمان بسیار بیشتر است و به دلیل پکیج SMD ابعاد فشرده‌تری ارائه می‌دهد.
۴. نقش پایه‌های متصل‌نشده (NC) در این پکیج چیست؟
پایه‌هایی که با عنوان NC (Not Connected) مشخص شده‌اند نباید به هیچ ولتاژ یا خط سیگنالی متصل شوند و بهتر است روی برد آزاد رها شوند.
جهت کسب اطلاعات بیشتر میتوانید در قسمت دیتاشیت سنسور SHT20، به موارد مورد نیاز خود دسترسی داشته باشید.
