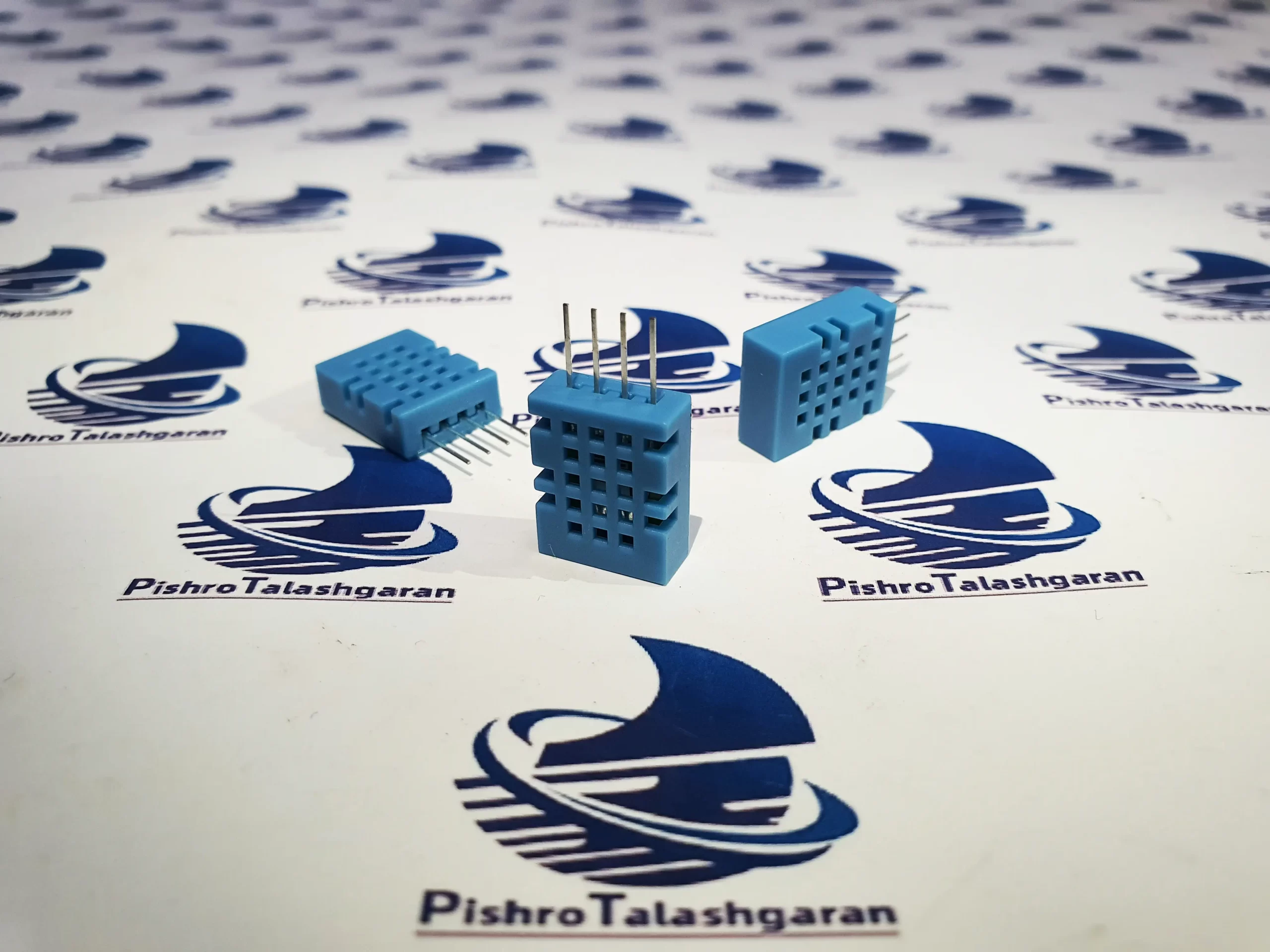

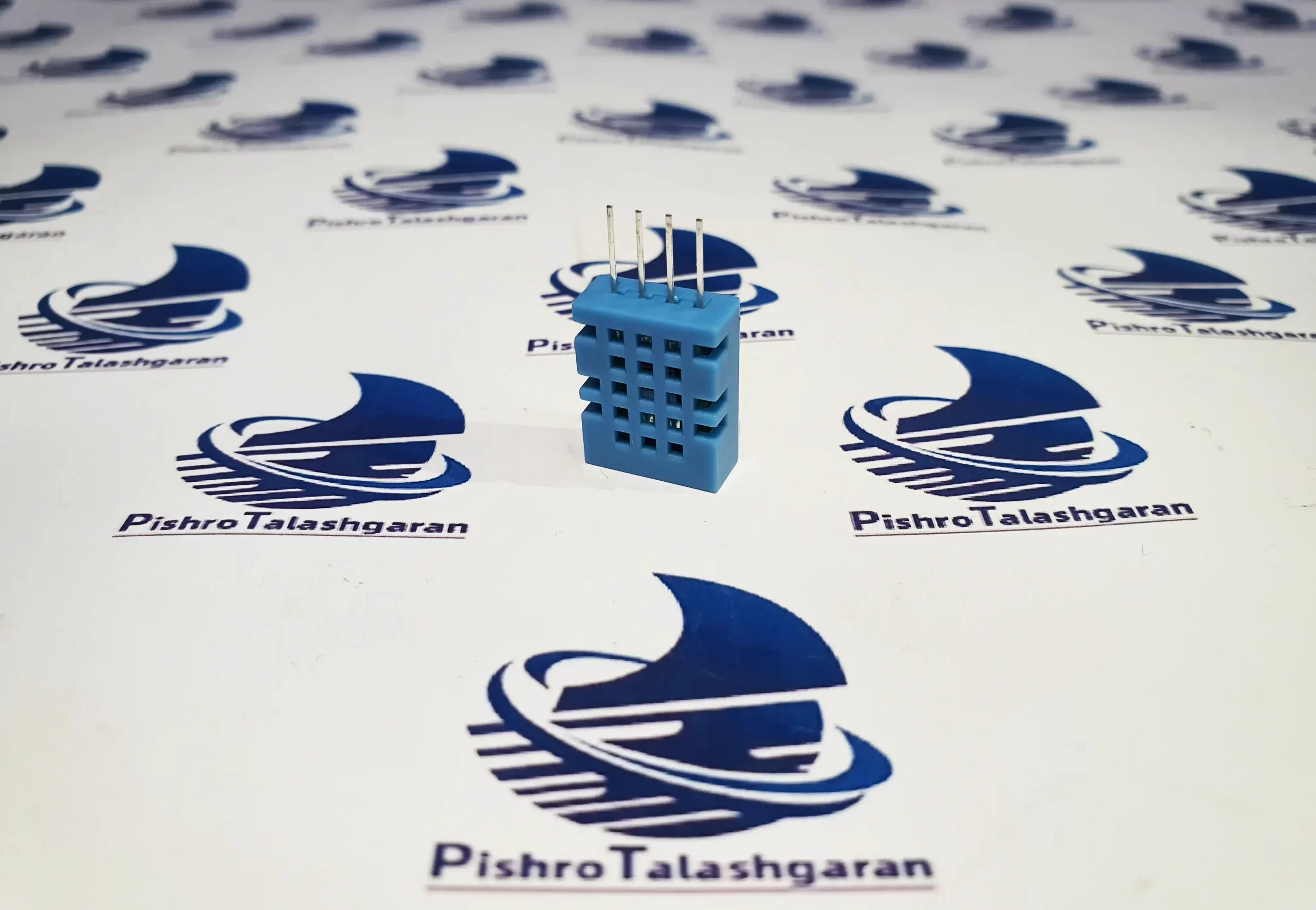

سنسور DHT11 یکی از محبوبترین، ارزانترین و پرکاربردترین حسگرهای دیجیتال برای اندازهگیری دما و رطوبت محیط است. این سنسور از یک سنسور رطوبت خازنی و یک ترمیستور (NTC) برای سنجش پارامترهای محیطی بهره میبرد و دادهها را به صورت یک سیگنال دیجیتال کالیبرهشده از طریق یک پایه خروجی ارسال میکند. به دلیل سهولت در راهاندازی، عدم نیاز به کالیبراسیون سختافزاری و پشتیبانی گسترده در انواع کتابخانههای برنامهنویسی، سنسور دما و رطوبت DHT11 پایه ثابت پروژههای مبتنی بر آردوینو، ESP8266، ESP32 و رازبری پای است.
مشخصات فنی و ویژگیهای اصلی سنسور دما و رطوبت DHT11:
| مشخصه فنی | مقدار / شرایط کاری |
| ولتاژ تغذیه (VCC) | ۳.۳ تا ۵.۵ ولت مستقیم (DC) |
| محدوده اندازهگیری رطوبت | ۲۰٪ تا ۹۰٪ RH (رطوبت نسبی) |
| دقت اندازهگیری رطوبت | ۵٪± |
| تفکیکپذیری رطوبت | ۱٪ |
| محدوده اندازهگیری دما | ۰ تا ۵۰ درجه سانتیگراد |
| دقت اندازهگیری دما | ۲± درجه سانتیگراد |
| تفکیکپذیری دما | ۱ درجه سانتیگراد |
| فرکانس نمونهبرداری | ۱ هرتز (یکبار خوانش در هر ثانیه) |
| پروتکل ارتباطی | دیجیتال تکسیمه (Single-Wire / Custom 1-Wire) |
| جریان مصرفی | ۰.۵ تا ۲.۵ میلیآمپر (در حالت خوانش) / ۱۰۰ میکروآمپر (Standby) |
-
خروجی سیگنال دیجیتال کالیبرهشده: دادههای دما و رطوبت به صورت مستقیم به شکل کدهای ۴۰ بیتی دیجیتال ارسال میشوند و نیازی به پایههای آنالوگ میکروکنترلر ندارند.
-
مصرف انرژی بسیار پایین: ایدهآل برای مدارات کممصرف و پروژههایی که با باتری تغذیه میشوند.
-
عرضه در دو مدل خام و ماژول الکترونیکی: مدل خام به صورت ۴ پایه و مدل ماژولار به صورت ۳ پایه (دارای مقاومت Pull-up داخلی و LED تغذیه) در دسترس است.
-
پایداری بلندمدت: دارای سیگنالدهی قوی و مقاومت مناسب در برابر نویز برای انتقال داده در فواصل کوتاه (تا ۲۰ متر با کابل مناسب).
کاربردهای اصلی سنسور DHT11:
-
ایستگاههای هواشناسی خانگی: ساخت دستگاههای کوچک سنجش دما و رطوبت محیط برای اتاق، کارگاه یا دفتر کار.
-
هوشمندسازی ساختمان (Smart Home): استفاده در سیستمهای مدیریت تهویه مطبوع (HVAC)، کنترل ترموستاتها و دستگاههای رطوبتساز خودکار.
-
پایش گلخانهها و پرورش قارچ: کنترل و ثبت تغییرات دما و رطوبت برای بهبود رشد گیاهان و نگهداری محصولات.
-
دیتا لاگرها (Data Loggers): ثبت تاریخچه تغییرات آبوهوایی در پروژههای اینترنت اشیا (IoT).
-
پروژههای آموزشی و آزمایشگاهی: گزینهای عالی برای یادگیری برنامهنویسی میکروکنترلرها و مفاهیم ارتباطات دیجیتال.
سوالات متداول (FAQ)
۱. تفاوت سنسور DHT11 با سنسور DHT22 چیست؟
سنسور DHT22 نسخه پیشرفتهتر و دقیقتر این خانواده است:
-
DHT11: محدوده دما ۰ تا ۵۰ درجه، محدوده رطوبت ۲۰٪ تا ۹۰٪، دقت دما ۲± درجه، قیمت ارزانتر.
-
DHT22: محدوده دما ۴۰- تا ۸۰+ درجه، محدوده رطوبت ۰٪ تا ۱۰۰٪، دقت دما ۰.۵± درجه، بازه نمونهبرداری ۲ ثانیه.
۲. ترتیب پایهها (Pinout) در سنسور DHT11 چگونه است؟
-
مدل ۴ پایه (سنسور خام):
-
پایه ۱ (VCC): تغذیه ۳.۳ تا ۵ ولت
-
پایه ۲ (DATA): خروجی سیگنال دیجیتال
-
پایه ۳ (NC): بدون اتصال
-
پایه ۴ (GND): اتصال زمین
-
-
مدل ۳ پایه (ماژول): پایهها معمولاً با + (VCC)، – (GND) و S یا Out (Signal) مشخص شدهاند.
۳. چرا به مقاومت Pull-up روی پایه DATA نیاز داریم؟
پروتکل ارتباطی سنسور DHT11 از نوع تکسیمه کلکتور باز است. برای اینکه خط ارسال داده در زمانهای بیکاری (Idle) در سطح منطقی بالا (High) بماند و نویز محیط باعث بروز خطا نشود، باید یک مقاومت ۴.۷ تا ۱۰ کیلواهم بین پایه VCC و پایه DATA قرار گیرد (در ماژولهای ۳ پایه، این مقاومت روی برد لحیم شده است).
۴. چرا هنگام خواندن دادهها از DHT11 خطای Read Timeout یا NaN دریافت میکنیم؟
این خطا معمولاً به سه دلیل رخ میدهد:
-
تکرار خوانش با سرعت بالا: فرکانس نمونهبرداری این سنسور حداکثر ۱ هرتز است. اگر در کد خود فواصل خوانش داده را کمتر از ۱ الی ۲ ثانیه تنظیم کنید، سنسور پاسخ نخواهد داد.
-
عدم استفاده از مقاومت Pull-up: در صورت استفاده از سنسور ۴ پایه خام، حتماً مقاومت ۱۰ کیلواهم را متصل کنید.
-
طول سیم بلند یا تغذیه ناپایدار: استفاده از سیمهای بلند بدون خازن نویزگیر یا ولتاژ تغذیه کمتر از ۳.۳ ولت میتواند تبادل داده را مختل کند.
