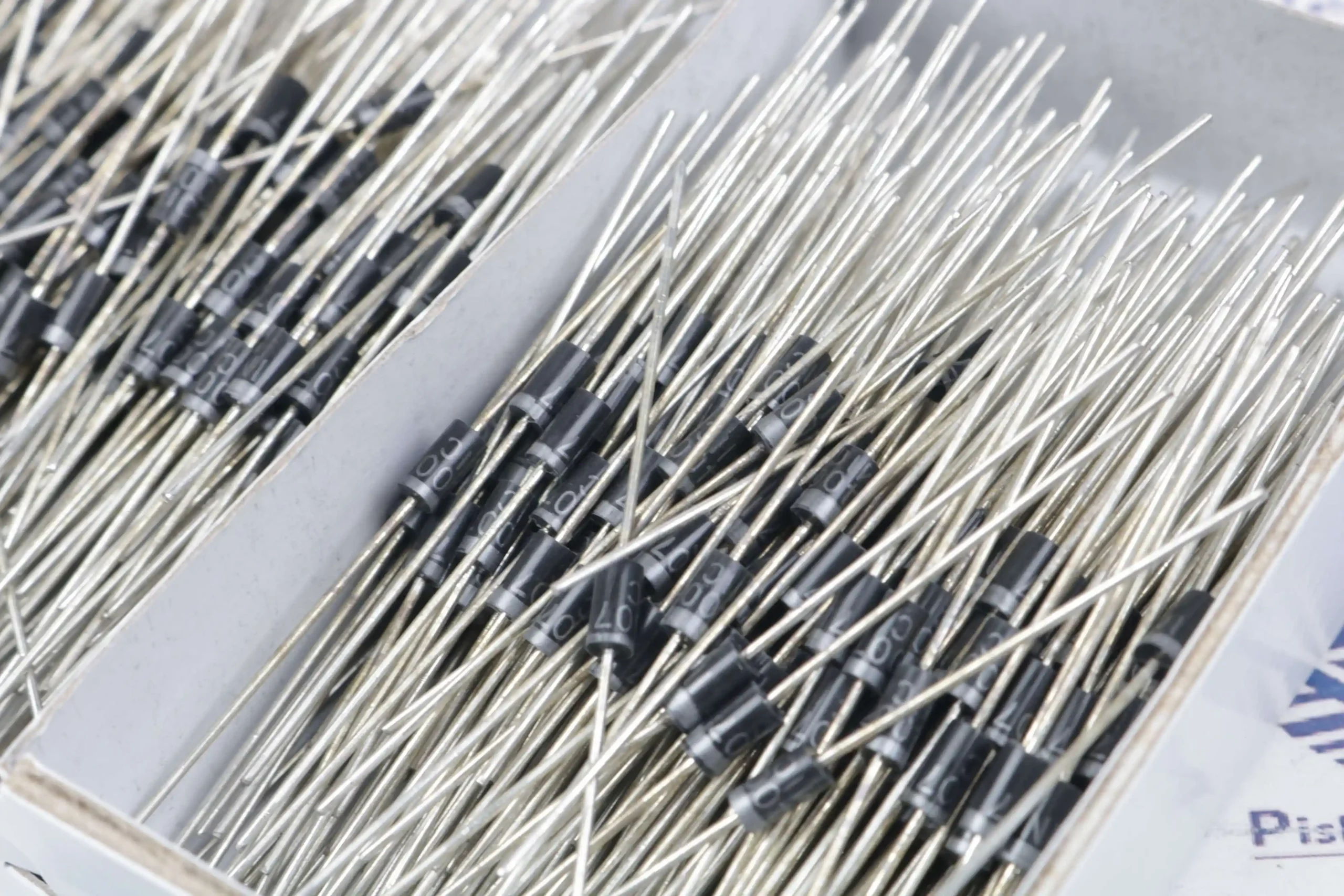

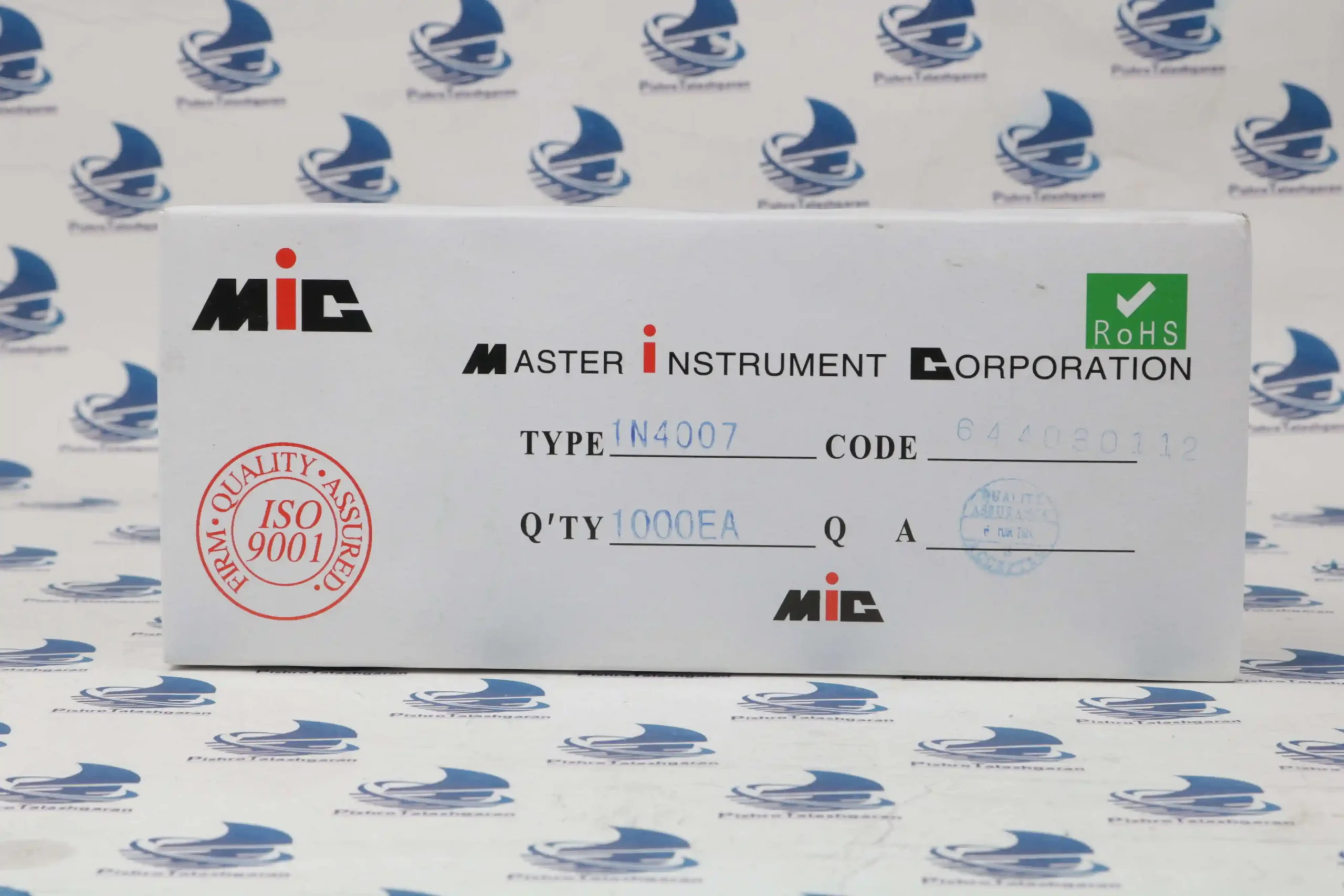

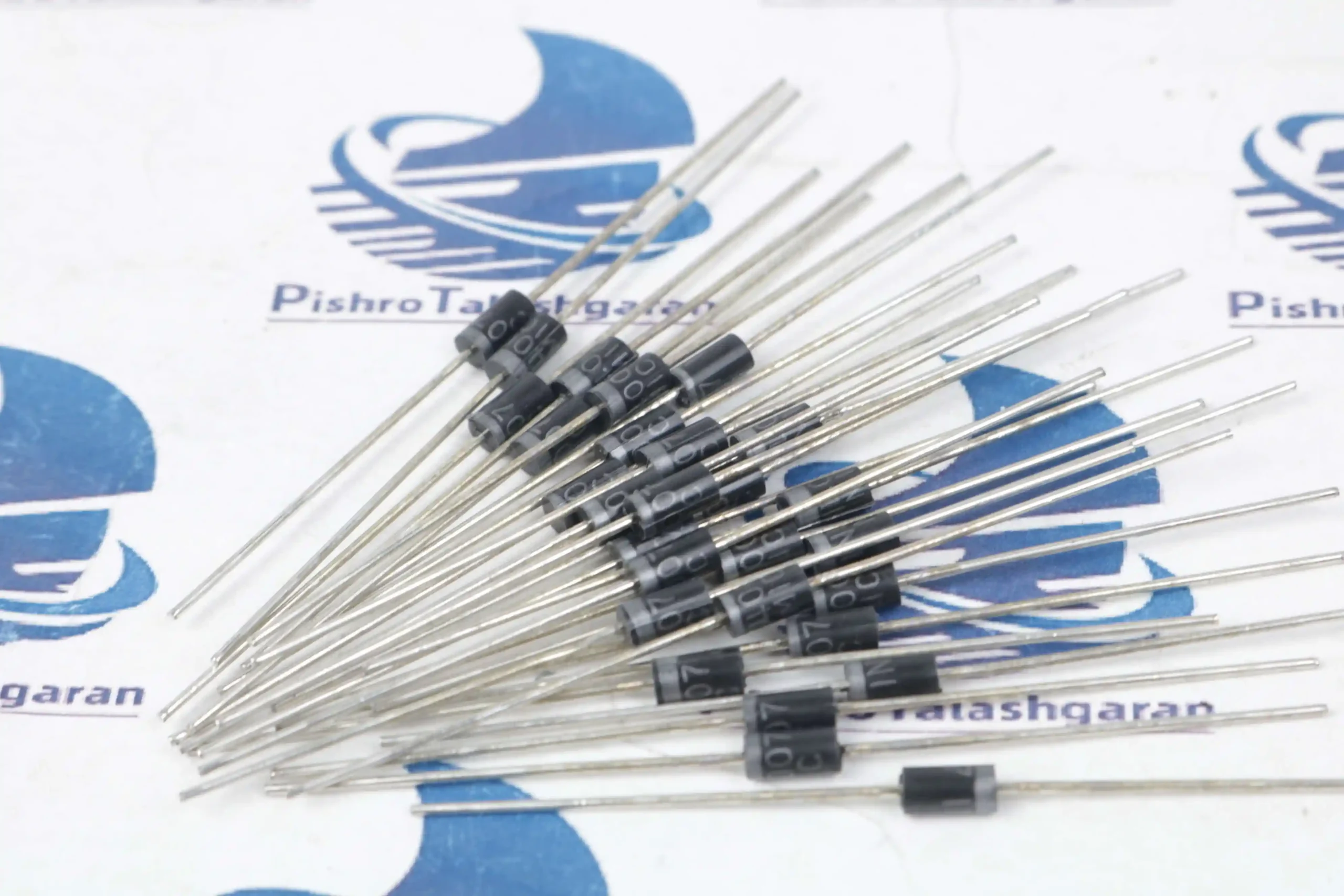

دیود 1N4007 پکیج DO-41، پرمصرفترین دیود یکسوساز ۱ آمپری در صنعت الکترونیک است که با تحمل ولتاژ معکوس فوقالعاده ۱۰۰۰ ولت (1000V) و پکیج استاندارد DO-41، گزینهای بیرقیب برای یکسوسازی برق متناوب شهری، ساخت پل دیود، محافظت پلاریته و استفاده به عنوان دیود هرزگرد در رلهها به شمار میرود. ساختار جانسخت، افت ولتاژ پایین و تحمل شوکهای جریانی ناگهانی تا ۳۰ آمپر، پایداری عملکرد این قطعه را در انواع منابع تغذیه و مدارهای صنعتی تضمین میکند.
این دیود سیلیکونی از خانواده محبوب 1N400x بوده و به عنوان یک یکسوساز استاندارد فرکانس پایین (Standard Rectifier) برای تبدیل ولتاژ متناوب (AC) به مستقیم (DC)، محافظت از مدارها و کنترل جهت جریان استفاده میشود.
ویژگی منحصربهفرد 1N4007 در مقایسه با سایر اعضای خانوادهاش (مانند 1N4001 تا 1N4006)، تحمل ولتاژ معکوس بسیار بالای آن (۱۰۰۰ ولت) است که باعث شده به عنوان یک دیود همهکاره و استاندارد در تمام کارگاهها، آزمایشگاهها و خطوط تولید الکترونیک حضور داشته باشد.
ویژگیهای کلیدی دیود 1N4007:
تراشه داخلی این دیود توانایی تحمل شوکهای جریانی ناگهانی را دارد و در پکیج پایهدار استاندارد DO-41 عرضه میشود.
| پارامتر فنی | مشخصات / مقدار استاندارد | اهمیت و کاربرد در مدار |
| مدل تجاری | 1N4007 | بالاترین مدل از سری 1N400x با بیشترین تحمل ولتاژ. |
| پکیج فیزیکی | DO-41 (Through-Hole / پایهدار) | پکیج استوانهای استاندارد با نصب آسان روی فیبر مدار چاپی و بردبورد. |
| حداکثر ولتاژ معکوس (V_{\text{RRM}}) | ۱۰۰۰ ولت (1000V) | توانایی تحمل جهشهای ولتاژی بالا و کارکرد ایمن با برق ۲۲۰ ولت شهری. |
| حداکثر جریان مستقیم (I_{\text{F(AV)}}) | ۱ آمپر (1A) | جریاندهی نامی مداوم برای مدارهای کمتوان و میانتوان. |
| جریان ضربهای ناگهانی (I_{\text{FSM}}) | ۳۰ آمپر (30A) | تحمل شوکهای جریانی لحظهای (تا ۸.۳ میلیثانیه) هنگام شارژ خازنها. |
| افت ولتاژ مستقیم (V_{\text{F}}) | حدود ۱.۱ ولت | ولتاژ هدایت دیود در جریان ۱ آمپر. |
| جریان نشتی معکوس (I_{\text{R}}) | ۵ microamps (۵ میکروآمپر) | جریان نشتی بسیار ناچیز در حالت انسداد معکوس. |
| محدوده دمای کاری | ۵۵- تا ۱۷۵+ درجه سانتیگراد | پایداری فوقالعاده در شرایط محیطی سخت و گرمای بالا. |
ویژگیهای مهم و مزایای ساختاری 1N4007:
-
تحمل ولتاژ معکوس فوقالعاده (1000V): این ویژگی باعث میشود 1N4007 به راحتی با برق ۲۲۰ ولت متناوب شهری کار کند و در برابر اسپایکها (Spike) و ضربههای ولتاژی ورودی مدار بسیار مقاوم باشد.
-
قیمت کاملاً اقتصادی و فراوانی در بازار: محبوبیت جهانی و تولید انبوه، قیمت این قطعه را به حداقل ممکن رسانده است.
-
تحمل جریان ضربهای (Surge Current) بالا: قابلیت تحمل جریان لحظهای تا ۳۰ آمپر باعث میشود هنگام روشن شدن مدار و شارژ اولیه خازنهای صافی آسیب نبیند.
-
بدنه جانسخت و تزریقی: بهرهمندی از پلاستیک با استاندارد اشتعالپذیری UL94V-0 که ایمنی بالا در برابر حرارت را تضمین میکند.
کاربردهای اصلی دیود 1N4007:
این دیود کاربردیترین ابزار برای مدیریت جهت جریان در تغذیهها و مدارات کنترل است:
- یکسوسازی جریان متناوب (AC to DC Rectification): استفاده به صورت تک دیود (یکسوساز نیمموج) یا ترکیب ۴ تایی (پل دیود تمامموج) در آداپتورها، شارژرها و منابع تغذیه خطی برای تبدیل برق شهری به برق DC.
- دیود هرزگرد یا هرزگرد حفاظتی (Flyback / Freewheeling Diode): قرارگیری به صورت موازی معکوس روی بوبین رلهها، سولنوئیدها و موتورهای DC جهت خنثی کردن ولتاژ القایی معکوس (Back-EMF) و جلوگیری از سوختن ترانزیستورها یا آیسیهای راهانداز.
- محافظت در برابر پلاریته معکوس (Reverse Polarity Protection): قرارگیری سری در ورودی مثبت مدارات DC تا در صورت اتصال اشتباه مثبت و منفی باتری یا آداپتور، جریان قطع شده و از سوختن مدار جلوگیری شود.
- جداسازی سیگنال و منبع تغذیه (Power Path Isolation): ترکیب دو یا چند منبع تغذیه (مثلاً باتری و آداپتور) به یک ورودی مشترک بدون ایجاد بازگشت جریان به منبع دیگر.
نکته مهم در طراحی مدار با 1N4007:
-
محدودیت فرکانسی (Slow Recovery): دیود 1N4007 یک دیود یکسوساز فرکانس پایین (۵۰ تا ۶۰ هرتز) است و زمان بازیابی معکوس (t_{\text{rr}}) نسبتاً بالایی دارد. بنابراین برای منابع تغذیه سوئیچینگ (SMPS) با فرکانس کاری بالا (بالای ۲۰ کیلوهرتز) مناسب نیست و در آن مدارها باید از دیودهای فست (Fast Recovery) یا شاتکی (Schottky) استفاده شود.
برای اطلاع از ویژگی های کامل و دسترسی به موارد فنی میتوانید از دیتاشیت دیود 1n4007 استفاده کنید.
