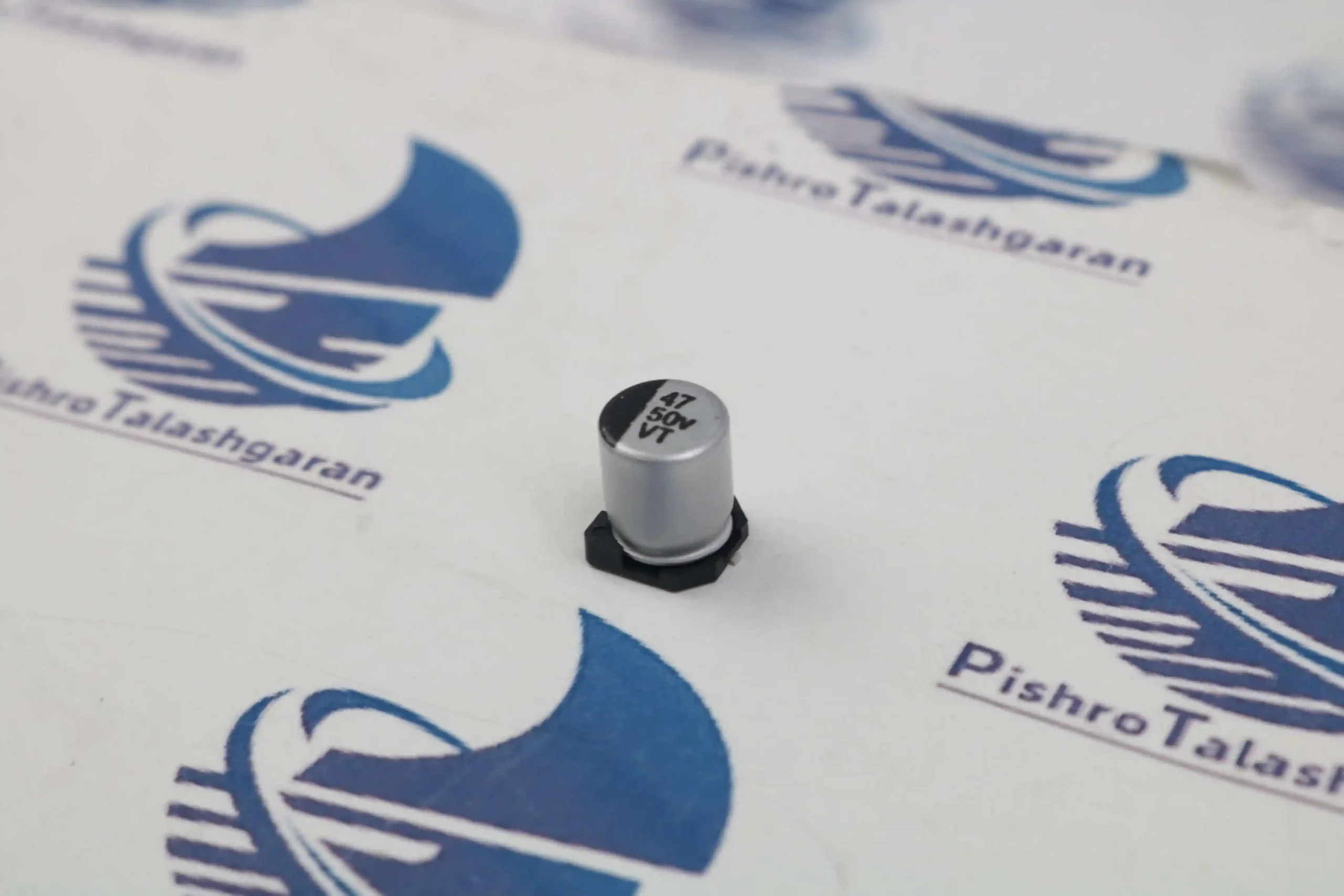

خازن الکترولیت اس ام دی 47 میکرو فاراد 50 ولت سایز 6*7، یکی از قطعات پایهای و حیاتی در طراحی بردهای الکترونیکی مدرن است. این خازن نصب سطحی (Surface Mount Device) به دلیل طراحی فشرده و استاندارد خود (ابعاد تقریبی 6.3 در 7.7 میلیمتر که به سایز 6*7 معروف است)، نقش پررنگی در کاهش حجم فیبر مدار چاپی (PCB) و افزایش سرعت مونتاژ اتوماتیک دارد.
بهرهگیری از ساختار خازن الکترولیتی آلومینیومی در این قطعه سبب شده تا توانایی بالایی در ذخیرهسازی انرژی، حذف ریپلهای ولتاژ و تثبیت جریان در مدارات مختلف داشته باشد.
مشخصات فنی و ویژگیهای کلیدی خازن الکترولیت اس ام دی 47 میکرو فاراد 50 ولت سایز 6*7:
در جدول و موارد زیر، مهمترین مشخصات فنی این خازن آلومینیومی smd آورده شده است:

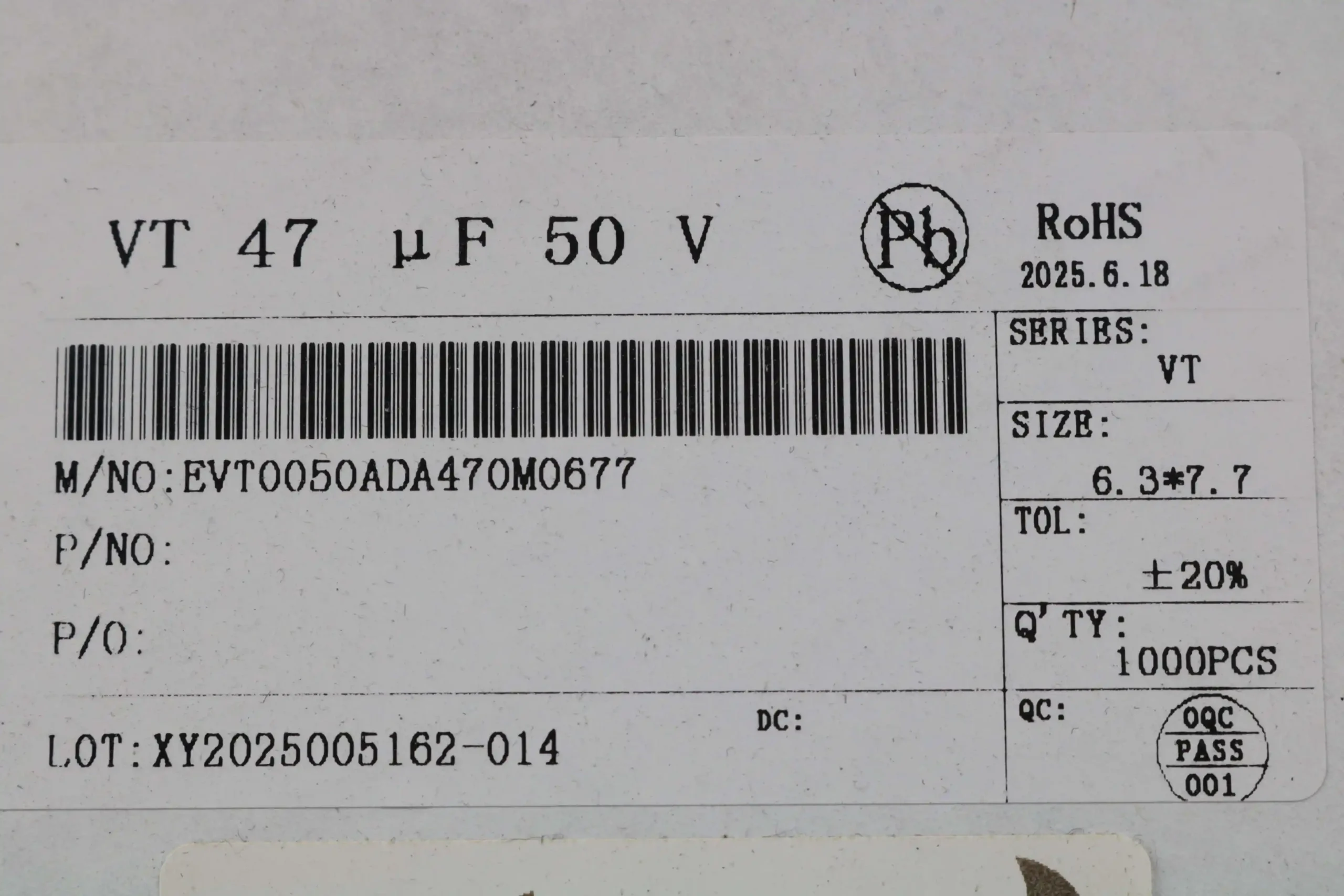

| مشخصه فنی | مقدار / ویژگی |
| ظرفیت نامی | 47 میکروفاراد (47µF) |
| ولتاژ کاری (Rated Voltage) | 50 ولت DC |
| نوع ساختار | خازن الکترولیتی آلومینیومی (قطبدار) |
| نوع مونتاژ | SMD / SMT (نصب سطحی) |
| ابعاد بدنه (سایز) | قطر 6.3mm × ارتفاع 7.7mm (شناختهشده به سایز 6*7) |
| تلرانس ظرفیت | ±20% |
| محدوده دمای کاری | -40°C تا +105°C (بسته به گرید تولیدی 85 یا 105 درجه) |
ویژگیهای خازن الکترولیت SMD :
-
ابعاد بهینه و مینیاتوری: سایز 6*7 به طراحان اجازه میدهد تا در کوچکترین بردهای الکترونیکی بیشترین بهرهوری فضایی را داشته باشند.
-
تحمل ولتاژ بالا: ولتاژ کاری 50 ولت حاشیه اطمینان مناسبی را برای استفاده در خطوط تغذیه 12V، 24V و 36V فراهم میکند.
-

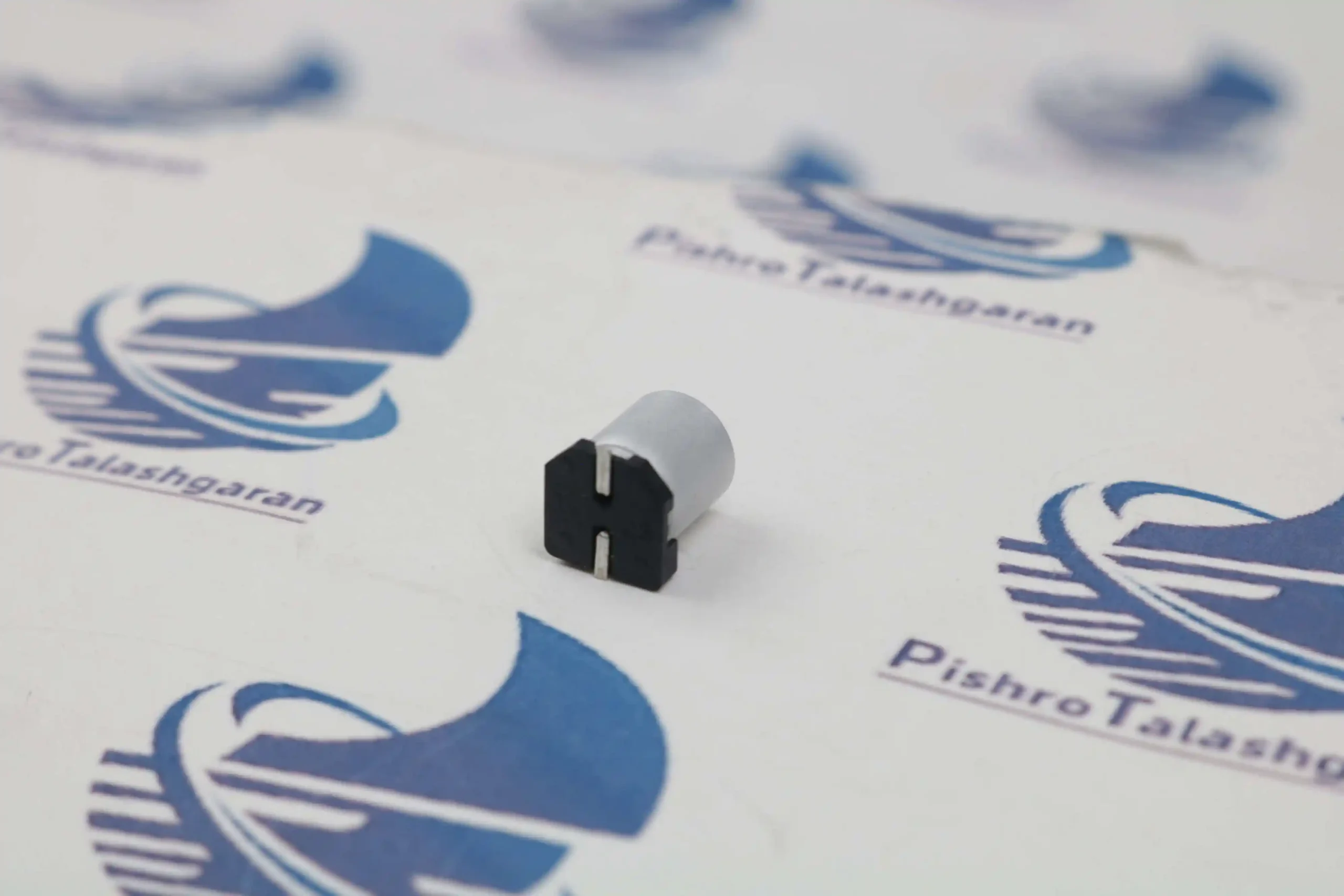

سازگاری با خطوط مونتاژ SMT: طراحی پایهها به گونهای است که امکان لحیمکاری دقیق با دستگاههای اتوماتیک ریفلو (Reflow Soldering) را مهیا میسازد.
-

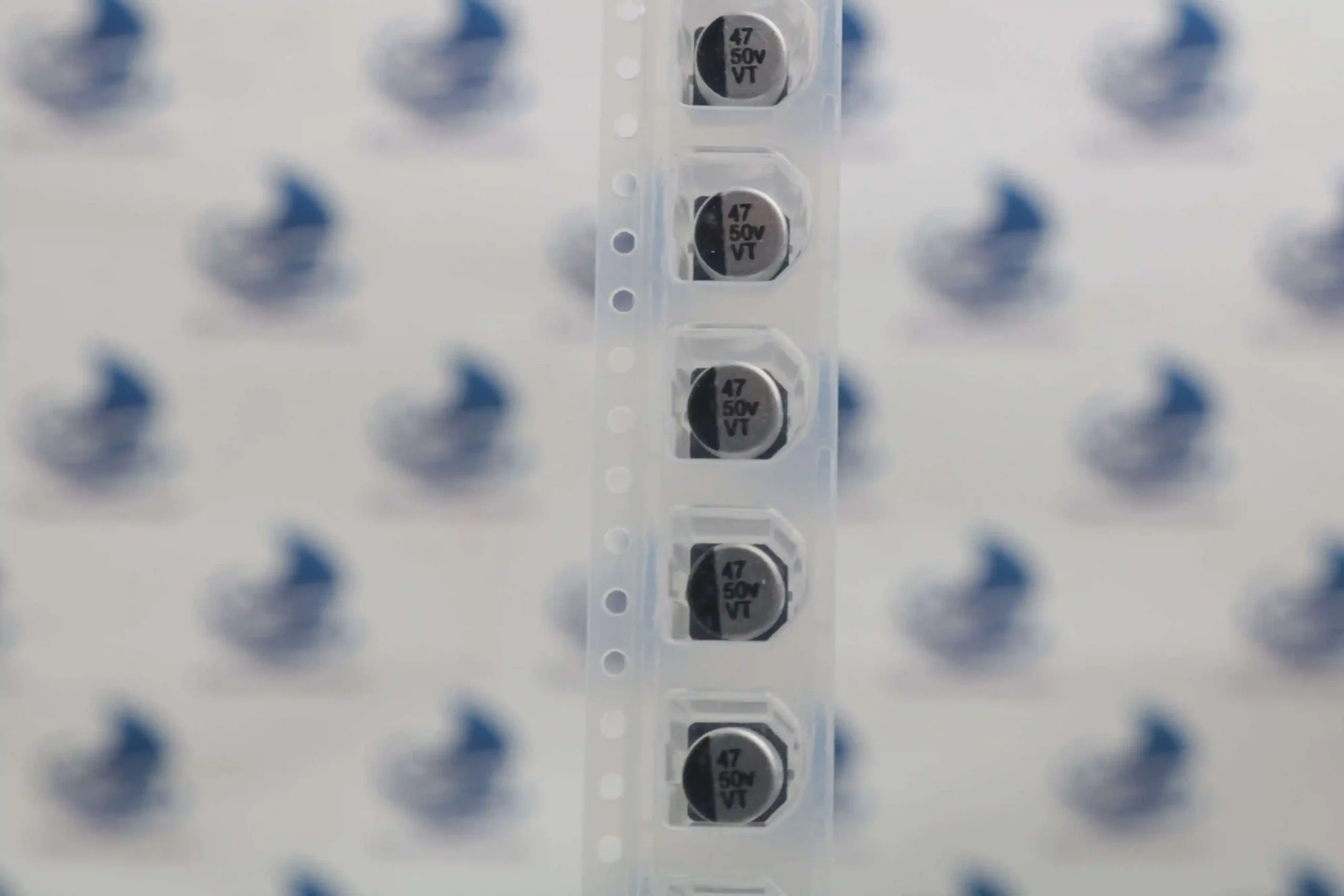

تشخیص سریع قطبیت: دارای نوار مشخصکننده رنگی روی بدنه جهت جلوگیری از خطای نصب معکوس.
کاربردهای اصلی خازن SMD الکترولیت 47UF/50V:
انواع خازن SMD الکترولیتی به دلیل ظرفیت مناسب در برابر حجم کوچک، در طیف گستردهای از صنایع به کار میروند:
-
منابع تغذیه سوئیچینگ (SMPS) و مبدلهای DC-DC: برای صاف کردن ولتاژ خروجی و فیلتر کردن نویزهای فرکانس پایین.
-
بردهای کنترل صنعتی و درایورها: جهت تثبیت ولتاژ خطوط تغذیه میکروکنترلرها، سنسورها و رلهها.
-
تجهیزات صوتی و تصویری: به عنوان خازن کوپلاژ، بایپاس و فیلتر در مسیر سیگنالهای صوتی.
-
سیستمهای الکترونیک خودرو (Automotive): در ماژولهای کنترل نودها که با ولتاژ 12 یا 24 ولت کار میکنند.
-
دستگاههای هوشمند و اینترنت اشیاء (IoT): در بردهای فشرده که امکان استفاده از خازنهای دیپ (DIP) وجود ندارد.
سوالات متداول (FAQ)
1. قطب منفی در این خازن الکترولیت SMD چگونه مشخص میشود؟
روی قسمت بالای بدنه آلومینیومی، یک بخش نیمدایرهای مشکی یا تیره رنگ چاپ شده است. پایهای که در سمت این نوار رنگی قرار دارد، قطب منفی (کاتد) خازن است.
2. آیا میتوان از این خازن 50 ولت به جای ولتاژهای پایینتر (مثلاً 16V یا 25V) استفاده کرد؟
بله؛ در خازنها همیشه میتوانید از ولتاژ تحمل بالاتر استفاده کنید و این کار طول عمر و حاشیه امنیتی مدار را افزایش میدهد. تنها نکتهای که باید بررسی کنید، یکسان بودن ابعاد فیزیکی (سایز 6*7) با پد روی برد شماست.
3. چرا در کنار خازن الکترولیتی آلومینیومی از یک خازن سرامیکی کوچک استفاده میشود؟
خازن الکترولیتی آلومینیومی برای ذخیره انرژی و فیلتر فرکانسهای پایین عالی است، اما در فرکانسهای بسیار بالا مقاومت معادل سری (ESR) پیدا میکند. قرار دادن یک خازن سرامیکی (مثلاً 100 نانوفاراد) به صورت موازی با آن، نویزهای فرکانس بالا را هم خنثی میکند.
4. نحوه لحیمکاری دستی این خازن نصب سطحی به چه صورت است؟
اگرچه این خازنها برای مونتاژ اتوماتیک طراحی شدهاند، اما به راحتی با هویه نوکتیز یا هیتر هوای گرم (Hot Air) با دمای استاندارد (حدود 260 تا 300 درجه سانتیگراد به صورت کوتاه مدت) و مقداری روغن لحیم یا فلکس قابل نصب یا تعویض هستند.
