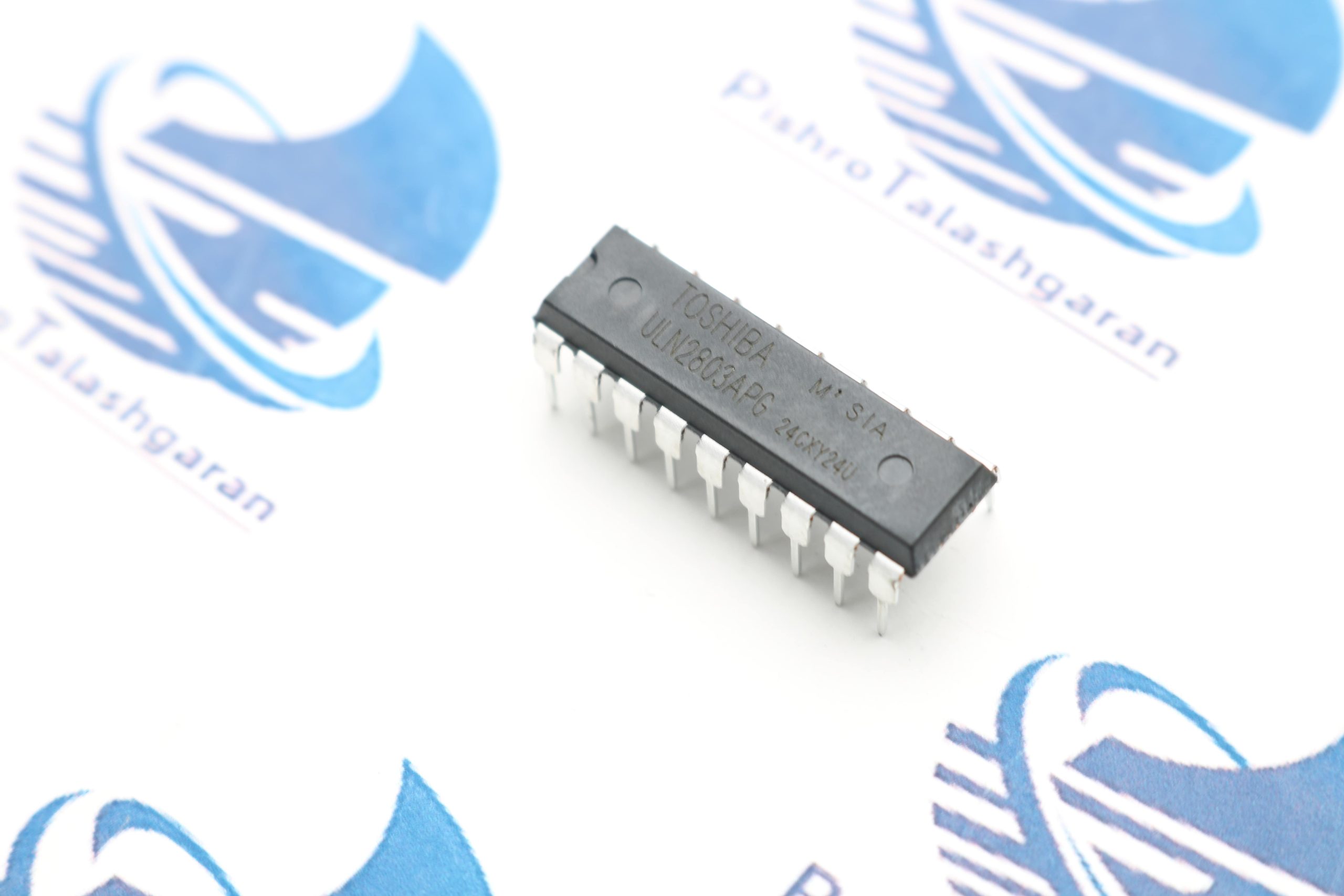

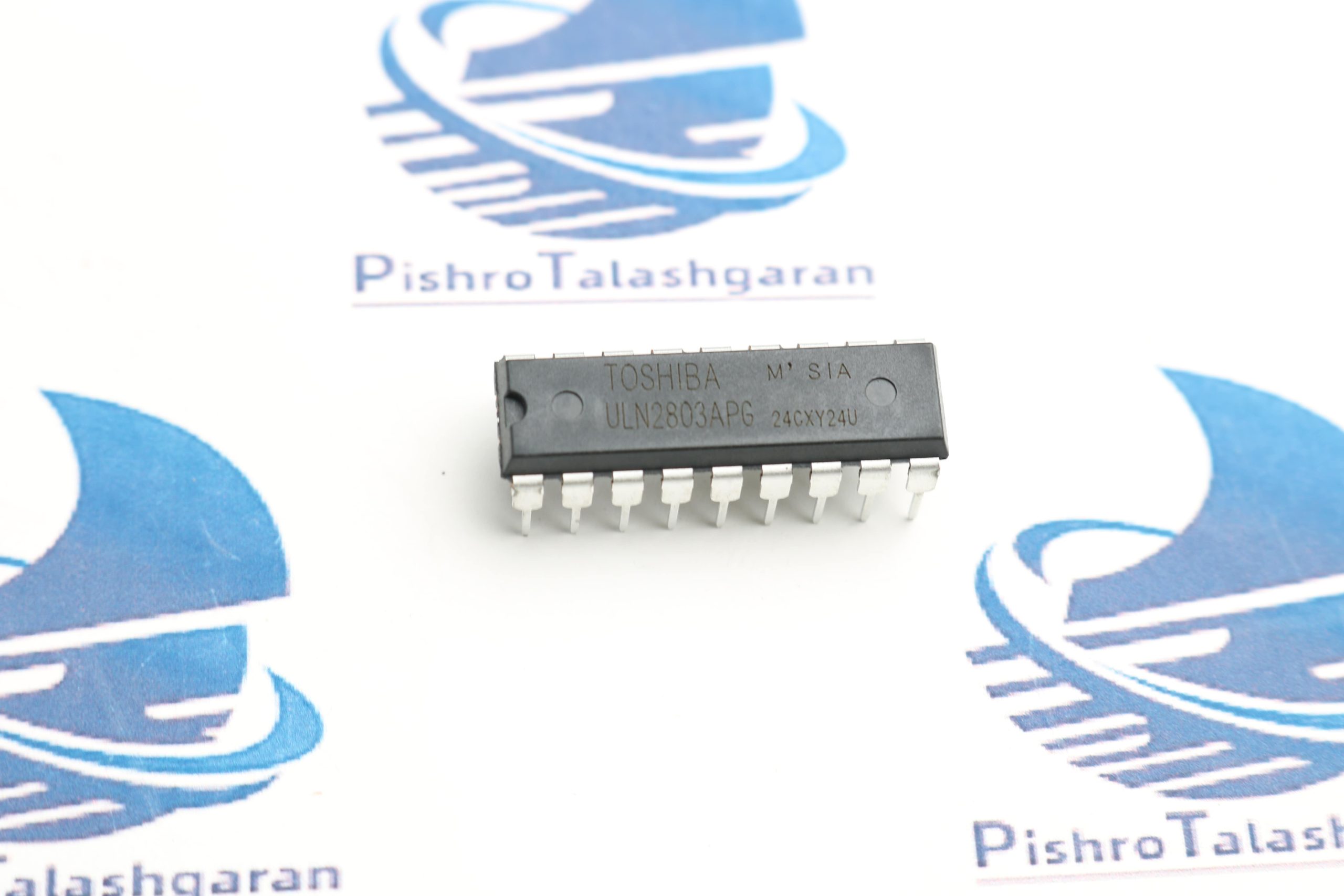

آی سی ULN2803 یک درایور دارلینگتون (Darlington Driver) 8 کاناله است که برای کنترل بارهای الکتریکی از جمله رله‌ها، لامپ‌ها، موتورهای DC، و سایر دستگاه‌ها با ولتاژ و جریان بالا به کار می‌رود. این آی سی در بسته‌بندی DIP-18 (Dual In-line Package با 18 پایه) عرضه می‌شود.

ویژگی‌ها:

• درایور دارلینگتون: هر کانال دارای دو ترانزیستور دارلینگتون است که بهره‌ی جریان بالا و قابلیت جریان‌دهی زیاد را فراهم می‌کند.
• دیودهای حفاظتی: دیودهای داخلی برای حفاظت از آی‌سی در برابر ولتاژ برگشتی ناشی از بارهای القایی مانند رله‌ها و موتورهای DC.
• سازگار با TTL/CMOS: ورودی‌های آی‌سی با سطوح ولتاژ منطقی TTL و CMOS سازگار است.
• قابلیت جریان‌دهی بالا: هر کانال تا 500 میلی‌آمپر جریان را می‌تواند هدایت کند که مناسب برای کنترل بارهای متوسط تا سنگین است.

کاربردها:

• کنترل رله‌ها: فعال‌سازی و کنترل رله‌های الکتریکی.
• درایو موتورهای DC: کنترل موتورهای DC کوچک و متوسط.
• لامپ‌های LED: روشن و خاموش کردن لامپ‌های LED با جریان بالا.
• سیستم‌های امنیتی: کنترل بارهای القایی در سیستم‌های امنیتی و حفاظتی.
• بردهای کنترل صنعتی: استفاده در بردهای کنترل صنعتی برای مدیریت بارهای مختلف.

نحوه اتصال:

1. پایه‌های ورودی (IN1 تا IN8): این پایه‌ها به خروجی‌های دیجیتال میکروکنترلر یا سایر دستگاه‌های منطقی متصل می‌شوند.
2. پایه‌های خروجی (OUT1 تا OUT8): این پایه‌ها به بارهای الکتریکی متصل می‌شوند. بارها می‌توانند شامل رله‌ها، لامپ‌ها، موتورهای DC و غیره باشند.
3. پایه‌های GND: پایه‌های زمین که باید به زمین مدار متصل شوند.
4. پایه COM: این پایه به ولتاژ مثبت بار (مانند ولتاژ تغذیه رله‌ها) متصل می‌شود و از طریق دیودهای داخلی محافظت می‌شود.

نحوه استفاده:

• اتصال میکروکنترلر: پایه‌های ورودی آی‌سی ULN2803 را به پین‌های خروجی دیجیتال میکروکنترلر متصل کنید.
• اتصال بارها: پایه‌های خروجی IC را به بارهای مورد نظر متصل کنید.
• تغذیه و زمین: پایه‌های GND را به زمین مدار و پایه COM را به ولتاژ تغذیه بار متصل کنید.

دیاگرام پین‌ها (پینوت):

________________________
        |                        |
  IN1 --| 1   IN2 --| 2   IN3 --| 3   IN4 --| 4   IN5 --| 5   IN6 --| 6   IN7 --| 7   IN8 --| 8
  GND --| 9   COM --| 10  OUT1 --| 11  OUT2 --| 12  OUT3 --| 13  OUT4 --| 14  OUT5 --| 15  OUT6 --| 16  OUT7 --| 17  OUT8 --| 18
        |________________________|
