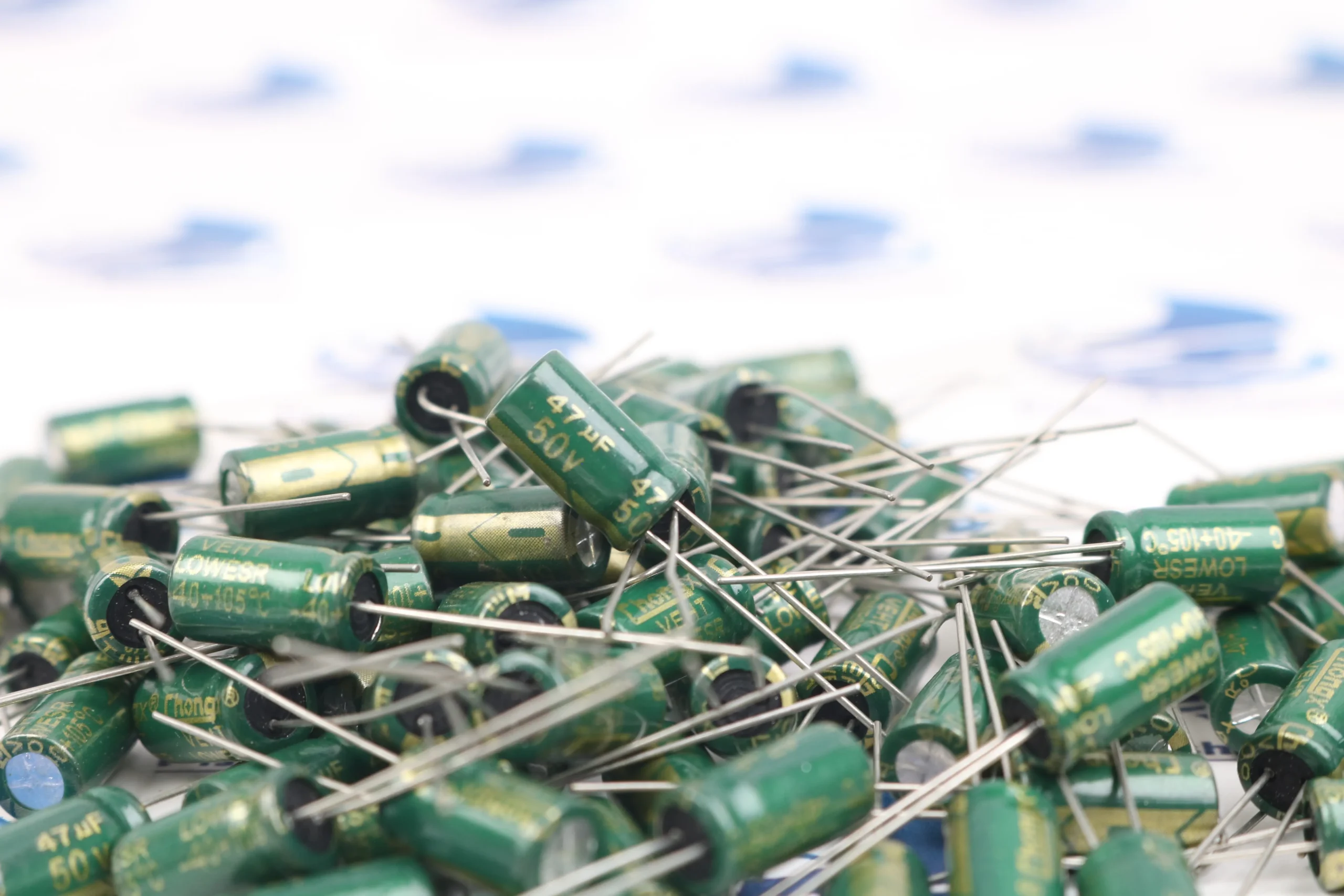

خازن الکترولیتی 47uF/50V با ظرفیت 47 میکروفاراد (µF) و ولتاژ کاری برابر با 50 ولت معمولاً با پدیده‌ای به نام آمیل شدن و اُکسیده شدن سطح آلومینیوم ساخته می‌شود. این نوع خازن‌ها از نظر ظرفیت در مقایسه با اندازه فیزیکی نسبتاً بالا هستند و اغلب برای فیلترهای DC، سوییچینگ و تنظیم ولتاژ استفاده می‌شوند.

کاربردهای خازن الکترولیتی 47 میکرو فاراد 50 ولت:

• فیلتر خروجی منابع تغذیه سوئیچینگ و خطی: کاهش امکان نویز و Ripple خروجی.
• تسریع پاسخ و پایداری در مدارهای تقویت‌گر صوتی و آمپلی فایرها: به عنوان ذخیره توان پیک و کاهش افت ولتاژ.
• مدارهای زمان‌بندی و صاف‌کننده‌های کم‌هوازی (RC) با نرخ نوسان متوسط: در ترکیب با مقاومت برای تنظیم زمان ثابت.
• منابع تغذیه دستگاه‌های دیجیتال و میکروکنترلرها: برای حفظ ثبات ولتاژ ورودی به مدارهای دیجیتال در برابر تغییرات لحظه‌ای بار.
• مدارهای فیلترینگ ورودی و خروجی در مدارهای RF با کاربردهای پایدارسازی ولتاژ DC (به شرط طراحی سنگین و انتخاب مناسب).

ویژگی‌های فنی

• • اثر کمان (Leakage current) معمولاً در مقدار ناپایدار و به مرور زمان کاهش می‌یابد اما همچنان وجود دارد.
  • عمر مفید (1216hr/105°C یا 85°C استاندارد) به شرایط گرمایی و فشار محیط بستگی دارد.
  • اندازه بدنه و نوع پایه‌ها (Venture through-hole یا SMD) تأثیرگذار در طراحی PCB است.

نکات طراحی و کاربردی خازن الکترولیتی 47uF/50V:

• اندازه‌گیری ESR و Ripple مناسب: اگر مدار شما نیاز به کاهش Ripple بالا دارد، باید ESR مناسب را در نظر بگیرید و مطابق با دیتاشیت انتخاب کنید.
• دما و عمر: با افزایش دما، عمر مفید کاهش می‌یابد. در محیط‌های با گرمای زیاد، نسخه‌های با دمای عملیاتی بالاتر یا خازن با ظرفیت کمی کمتر که مقاومت حرارتی بهتری دارند، ترجیح داده می‌شود.
• جهت‌گیری در نقشه PCB: خازن‌های الکترولیتی معمولاً قطبیت دارند. حتماً جهت منفی و مثبت را در PCB مشخص کنید تا از خسارت جلوگیری شود.
• دستیابی به فاصله‌های ایمنی و تداخل EMI: نزدیک به منابع نویز شدید یا خطوط با تغییر سریع ولتاژ، خازن‌های با ESR مناسب و فاصله کافی از خطوط حساس انتخاب کنید.
• پایداری ولتاژ دفعات بالا (Voltage Spikes): اگر مدار با بارهای ناگهانی مواجه است، استفاده از محافظ اضافه یا خازن با ولتاژ کار بالاتر می‌تواند مفید باشد.
• انتخاب جایگزین‌ها: در برخی کاربردها، به جای خازن الکترولیت ممکن است خازن آلومینیومی سطحی (SMD) با ESR پایین‌تر یا خازن‌های سرامیکی تری-ایکس مناسب باشد، به‌ویژه برای فیلترینگ با فرکانس‌های بالا.

نکات نگهداری

• اگر از طول عمر یا سلامت خازن الکترولیتی مطمئن نیستید، ولتاژ تست پایین‌تری را با ولتاژ پیک مشابه و مدت زمان کوتاه امتحان کنید.
• در صورت بادکردگی، تغییر رنگ یا هر نشانه‌ای از خرابی، خازن را تعویض کنید.
